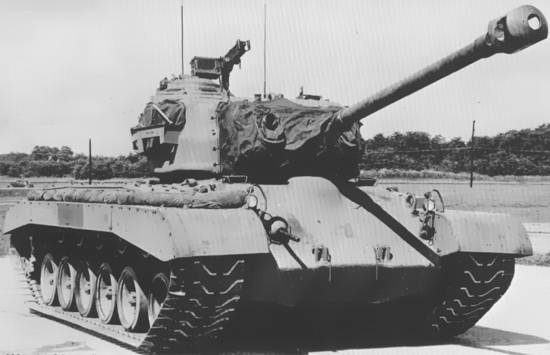

18 января 1945 Ordnance Committee Minute рекомендовал в рамках данного проекта конвертировать 10 танков Т26Е3 и назвал их Т26Е5.
Вскоре увеличенное бронирование Т26Е3 было признано недостаточным и уже 29 марта 1945 Ordnance Committee рекомендовал ещё больше усилить броню и довести количество машин до 27 штук. Согласно новым требованиям верхняя лобовая деталь – 15см под углом 46 градусов, нижний лобовой лист корпуса – 10см под углом 54 градуса, литая броня башни 18,75см, борта – 8,75см, корма – 12,5см, для уравновешивания толстой маски пушки, литая маска – 27,5см при 90 градусов. Чтобы снаряды не рикошетили от нижней, округлой части маски в крышу корпуса танка или не заклинивали башню, было решено сделать нижнюю часть маски вертикальной и прямоугольной, по аналогии с маской поздней Пантеры.
Из-за увеличения брони, защищавшей спереди погон башни, пришлось уменьшить ширину люков водителя и его помощника, укоротив их заднюю часть.
Вес Т26Е5 достиг 51 тонны, поэтому чтобы уменьшить давление на грунт оказываемое возросшим весом танка к гусеницам Т80Е1 добавили с внешней стороны шпоры шириной 12,5см, доведя общую ширину гусеницы до 57,5см. При транспортировке шпоры приходилось снимать, чтобы уменьшить ширину танка. Передаточное число бортового редуктора изменили с 1:3,95 на 1:4,47.
В июне 1945 Крайслер начал выпуск Т26Е5, а в июле первый прототип отправлили для испытаний на Абердинский полигон. Большой вес танка оказался главной проблемой.
После окончания 2МВ выпуск Т26Е5 не возобновлялся, а изготовленные машины не прошли стандартизацию и в дальнейшем использовались для тестов.
90mm Gun M3 90 мм пушка М3 |
||
размещение | средние танки T25 и T25E1 на лафете T99, средние танки T26 и T26E1 на лафете T99E1, средние танки M26 (T26E3), M26E2, и T26E5 на лафете M67 (T99E2), Motor Carriage M36 series на лафете M4 (T8). Это орудие экспериментально устанавливалось на Heavy Tank T1E1 и Motor Carriages M10 и M18 |
|
длина каморы (без нарезов) | 24.8 дюймов | |
длина нарезной части | 152.4 дюймов | |
длина каморы (до края снаряда) | 20.8 дюймов | |
длина канала | 156.4 дюймов | |
длина ствола | 50 калибров | |
длина отката затвора | 9.00 дюймов | |
длина от среза ствола до задней части затвора | 52.5 калибра | |
дополнительная длина, с дульным тормозом | 16.0 дюймов, дульный тормоз М3 позднего выпуска | |
общая длина | 202.2 дюймов с дульным тормозом | |
диаметр канала | 3.543 дюймов | |
объём каморы | 300 куб. дюймов | |
общий вес (без дульного тормоза) | 2,300 фунтов | |
вес дульного тормоза М3 | 149.5 фунтов | |
общий вес | 2,450 фунтов | |
тип затвора | полуавтоматический, вертикальный | |
нарезы | 32 нареза, правосторонние, 1 оборот/32 калибров | |
боеприпасы | унитарные | |
запал | ударного типа | |
вес всего боеприпаса | APC M82 Projectile (APCBC/HE-T) ранний 42.75 фунтов APC M82 Projectile (APCBC/HE-T) поздний 43.87 фунтов HVAP T30E16 Shot (APCR-T) 37.13 фунтов AP T33 Shot (APBC-T) 43.82 фунтов HE M71 Shell (HE) 41.93 фунтов |
|
вес снаряда | APC M82 Projectile (APCBC/HE-T) 24.11 фунтов HVAP M304 (T30E16) Shot (APCR-T) 16.80 фунтов AP T33 Shot (APBC-T) 24.06 фунтов HE M71 Shell (HE) 23.29 фунтов |
|
наибольшее давление пороховых газов | 38,000 фунтов/кв.дюйм | |
наибольшая скорострельность | 8 выстрелов/мин | |
начальная скорость | APC M82 Projectile (APCBC/HE-T) ранний 2,650 футов/сек APC M82 Projectile (APCBC/HE-T) поздний 2,800 футов/сек HVAP M304 (T30E16) Shot (APCR-T) 3,350 футов/сек AP T33 Shot (APBC-T) 2,800 футов/сек HE M71 Shell (HE) 2,700 футов/сек |
|
дульная энергия снаряда, KE= 1/2 MV2 | APC M82 Projectile (APCBC/HE-T) ранний 1,174 ft-tons APC M82 Projectile (APCBC/HE-T) поздний 1,310 ft-tons HVAP M304 (T30E16) Shot (APCR-T) 1,307 ft-tons AP T33 Shot (APBC-T) 1,310 ft-tons HE M71 Shell (HE) 1,177 ft-tons |
|
далность стрельбы | APC M82 Projectile (APCBC/HE-T) early 20,400 ярдов APC M82 Projectile (APCBC/HE-T) late 21,400 ярдов HVAP M304 (T30E16) Shot (APCR-T) 15,700 ярдов AP T33 Shot (APBC-T) 21,000 ярдов HE M71 Shell (HE) 19,560 ярдов |
бронепробиваемость 90мм дюймового орудия M3 тяжёлого танка М26 Першинг по гомогенной броне, под углом встречи 30 град. от вертикали | ||||||
тип снаряда | начальная скорость, м/с | дальность, м | ||||
457.2 | 914.4 | 1371.6 | 1828.8 | |||
бронебойный с защитным и баллистическим колпачками, каморный, трассирующий | APC M82 Projectile (APC BC/HE-T) ранний | 807.72 | 120мм | 112мм | 104мм | 96мм |
бронебойный с защитным и баллистическим колпачками, каморный, трассирующий | APC M82 Projectile (APC BC/HE-T) поздний | 853.44 | 129мм | 122мм | 114мм | 106мм |
бронебойный подкалиберный | HVAP M304 (T30E16) Shot (APCR-T) | 1021.08 | 221мм | 199мм | 176мм | 156мм |
бронебойный | AP T33 Shot (APBC-T) | 853.44 | 119мм | 117мм | 114мм | 109мм |
фугасный | HE M71 Shell (HE) | 822.96 | - | - | - | - |
