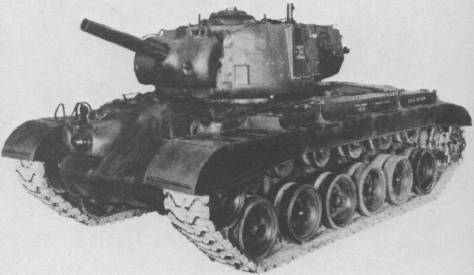

T26E2

Для замены танка М4 Шерман разрабатывался прототип Т23. Соответственно, как и на Шермане, на Т23 тоже решили установить 105мм гаубицу. Со временем наиболее перспективным проектом танка стал Т26Е1, поэтому гаубицу решили поставить теперь на него. Новый проект назвали Т26Е2 и в октябре 1944 поручили Fisher Tank Arsenal и Detroit Tank Arsenal (Chrysler) выполнить чертежи башни, монтажа гаубицы, боевого отделения.

105мм гаубица М4 имела схожую баллистику со стандартной артиллерийской системой М2А1. Вес гаубицы был значительно меньше, чем у танковой 90мм пушки, поэтому для уравновешивания у башни увеличили маску до 8 дюймов, а лобовую броню башни до 5 дюймов. Гаубица крепилась в башне на Т1 17 (потом стандартизированном, как М71), имела стабилизатор по вертикали от -10 до +35 градусов, телескопический прицел M76G и спаренный пулемёт М1919А4. Поворот башни осуществлялся гидравлическим приводом. Боекомплект – 74 унитарных выстрела.

Первоначально ожидалось, что пилот будет готов в апреле 1945, но постепенно интерес к этому проекту угас. На передовой пришли к мнению, что гаубичный танк менее полезен, чем обычный с проивтанковой 90мм пушкой. Прототип (серийный номер 30131576) доставили на Абердинский полигон только в июле 1945. С окончанием боевых действий в Европе интерес к гаубичному танку окончательно пропал: контракт с Fisher Tank Arsenal был разорван, а Chrysler должен был изготовить меньше танков, чем предполагалось вначале. С июля 1945 и до конца года Chrysler собрал 185 танков Т26Е2. После войны эту машину стандартизировали, как М45, но производство не возобновили. М45 участвовал в войне в Корее.

105mm Howitzer M4
105мм гаубица М4
размещение серия средних танков М4 на лафете M52, средний танк M45 (T26E2) на лафете M71 (T117), Motor
Carriage M37 на лафете M5
длина каморы (без нарезов) 15.03 дюйма
длина нарезной части 78.02 дюйма
длина каморы (до края снаряда) 11.38 дюйма
длина канала 81.67 дюйма
длина ствола 93.05 дюйма, 22.5 калибра
длина отката затвора 8.25 дюйма
длина от среза ствола до задней части затвора 101.3 дюйма, 24.5 калибра
дополнительная длина, с затворным механизмом нет
общая длина 101.3 дюйма
диаметр канала 4.134 дюйма
объём каморы 153.8 куб. дюймов
вес ствола 973 фунта
общий вес гаубицы 1,140 фунтов
тип затвора горизонтальный, ручного открывания
нарезы 36 нареза, правосторонние, 1 оборот/20 калибров
боеприпасы Semifixed, переменные заряды, кроме HEAT M67
запал ударного типа
вес всего боеприпаса HE M1 Shell (HE) - 42.07 фунтов
HEAT M67 Shell (HEAT-T) - 36.85 фунтов
WP M60 Shell, Smoke - 43.77 фунтов
HC BE M84 Shell, Smoke - 41.94 фунтов
вес снаряда HE M1 Shell (HE) - 33.00 фунтa
HEAT M67 Shell (HEAT-T) - 29.22 фунтa
WP M60 Shell, Smoke - 34.31 фунтa
HC BE M84 Shell, Smoke - 32.87 фунтa
наибольшее давление пороховых газов 28,000 фунтов на кв.дюйм
наибольшая скорострельность 8 выстрелов/мин
начальная скорость HE M1 Shell (HE) с наибольшим зарядом 1,550 футов/сек
HEAT M67 Shell (HEAT-T) 1,250 футов/сек
WP M60 Shell, Smoke с наибольшим зарядом 1,550 футов/сек
HC BE M84 Shell, Smoke с наибольшим зарядом 1,550 футов/сек
дульная энергия снаряда, KE= 1/2 MV2 HE M1 Shell (HE) с наибольшим зарядом 555 ft-tons
HEAT M67 Shell (HEAT-T) 317 ft-tons
далность стрельбы HE M1 Shell (HE) с наибольшим зарядом - 12,205 ярдов
HEAT M67 Shell (HEAT-T) - 8,590 ярдов
WP M60 Shell, Smoke с наибольшим зарядом - 12,150 ярдов
HC BE M84 Shell, Smoke с наибольшим зарядом - 12,205 ярдов
HE M1 Shell (HE) - фугасный снаряд
HEAT M67 Shell (HEAT-T) - куммулятивный снаряд
WP M60 Shell, Smoke - дымовой снаряд
HC BE M84 Shell, Smoke - дымовой снаряд
пробиваемость105мм гаубицы М4 по гомогенной броне под углом 0 градусов
тип снаряда название вес, кг начальная скорость, м/с дальность, м
любая
куммулятивный HEAT M67 13.2539691 381 4 дюйма
