M24 Light Tank
Лёгкий танк М24 Чаффи

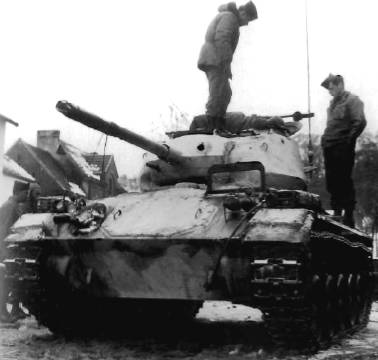

лёгкий танк М24 Чаффи, 740 танковый батальон, Ардены. M24 Chaffee Light Tank.
Один из двух М24 Чаффи "реквизированных" 704-м танковым батальоном, когда колонна из 20 трейлеров с танками М24 направлялась в 9-ю армию, через территорию контролируемую 1-ой армией. Американские солдаты из 82-й десантной дивизии осматривают М24 в бельгийском городе Нонсеву (Nonceveux), 19 января 1945.

Оба эти М24 участвовали в боях с кампфгрупой Пайпер в районе Ла Глиз в декабре 1944.
В первую половину 2МВ лёгкие танки играли в американской армии очень значительную роль. Ими полагалось начинать атаку, чтобы внести в ряды противника смятение, выявить и сковать его огневые средства и таким образом подготовить ввод основных сил. Поэтому, американский танковый полк состоял из двух батальонов средних танков и одного батальона лёгких. Парк лёгких танков в основном составляли М3. Однако к 1942 слабость этих машин стала уже очевидной – слишком слабая броня и слишком слабая пушка. Попытка модифицировать М3, привела к появлению М5А1, у которого кроме новой силовой установки основные тактические показатели остались прежними. Требовалась новая машина и поэтому в феврале 1941 начались работы над танком Т7 на базе танка М5.

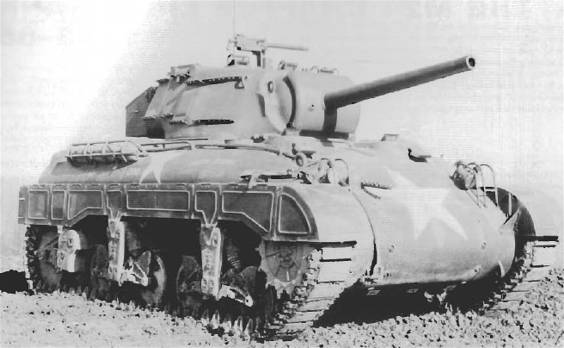

Т7Е2. прототип танка М24 Чаффи
Т7Е2 - прототип лёгкого танка с 57мм пушкой.

Первоначально машина планировалась с 37мм пушкой, но требования постоянно менялись. Заметное влияние оказал боевой опыт применения М3 в британской 8-й армии в Северной Африке в 1942. Как следствие, в мае 1942 Танковые Войска (Armored Force) захотели уже 57мм пушку, а в августе заявили про 75мм орудие. Чтобы проверить возможность установки требуемого калибра на лёгкий танк, конструкторы взяли M8 HMC и заменили гаубицу на 75 мм пушку. Тесты принесли две новости, хорошую и плохую: база М5 вполне принимала 75 мм орудие, но оставалось слишком мало места для боекомплекта. В результате всех усовершенствований вес танка Т7Е5 достиг почти 29 тонн. Такой огромный весовой скачёк практически перевёл Т7 в разряд средних танков, где уже ниша была занята танком М4 Шерман. В общем, заказчики не получили новый средний танк и в марте 1943 Танковые Войска отказались от этого проекта.

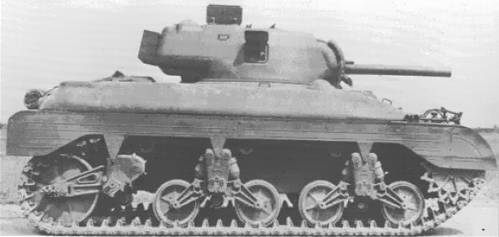

лёгкий танк М24 Чаффи. Е7 - прототип Чаффи
В 1942-43 с ростом огневой мощи и бронезащищённости немецких танков у американцев возникло понимание, что роль лёгких танков скоро ограничится функциями разведки. Попытка увеличить боевые возможности лёгкого танка Т7 перевёла его в категорию средних танков. Став в 1943 средним танком М7, машина не могла конкурировать с уже имевшимся М4.

После столь резкой неудачи Артиллерийский Департамент тут же инициировал работы над новым проектом лёгкого танка. Предполагалось, что машина будет весить до 20 тонн и иметь отлично зарекомендовавший себя сдвоенный двигатель, как на М5А1 и 75 мм пушку. 29 апреля 1943 программу одобрили, присвоив обозначение T24 Light Tank. Контракт на создание Т24 выдали фирме Chrysler Motor Car Division, которая входила в General Motors Corporation. Проектные работы возглавил Эд Коул (Ed Cole), который после войны стал президентом корпорации Дженерал Моторс. Корпус для будущего танка разработчики позаимствовали у САУ, над которой работал Cadillac Division - ещё одно отделение General Motors. Эта САУ включала в себя ряд компонентов от М5А1,что вполне устраивало разработчиков и заказчиков, потому, что повышало техническую унификацию. Корпус самохода адоптировали под танк, наклонив борта внутрь, что позволило сделать нужный погон башни в 60 дюймов, усилило бронезащиту и сэкономило общий вес. Силовая установка тоже была заимствована у М5А1, хотя имела ряд серьёзных отличий. От М5 перешла и трансмиссия Hydromatic.

Танковые Войска потребовали, чтобы у будущей машины появилась 3-х местная башня, новая подвеска и более широкие, чем у М5А1 гусеницы. Идя на встречу военным на Т7 установили торсионную подвеску.

Созданием 75 мм орудия занимался Rock Island Arsenal. Конструкция пушки получилась весьма оригинальной. Поскольку Т24 являлся лёгким танком, и свободное пространство в нём было сильно ограничено, то в качестве прообраза была использована авиационная пушка Т13Е1 с малым откатом, стоявшая на бомбардировщике В-25. В итоге, получилось лёгкое 75 мм орудие М6 с компактным коническим откатным устройством, как на авиапушке, а баллистика и боеприпасы, как у 75 мм пушки М3 на среднем танке Шерман.

номенклатура боеприпасов 3-х дюймового орудия 75мм орудия M6
лёгкого танка М24 Чаффи
тип снаряда обозначение вес патрона, кг вес снаряда, кг тип ВВ вес ВВ, кг вес заряда,кг тип заряда
бронебойный с защитным и баллистическим наконечниками, трассирующий APC M62 Projectile (APC BC/HE-T)* 12.35 7.00 TNT 0,06 2.20 FNH**, M1
бронебойно-подкалиберный HVAP M93 Shot (APCR-T) 9.42 4.26 ? ? ? ?
бронебойный AP M79 Shot (AP-T) 12.04 6.8 - - 1.98 FNH, M1
осколочно-фугасный HE M42A1 Shell (HE) 11.29 5.83 TNT 0,39 2.20 FNH
дымовой HC B1 M88 Shell, Smoke 6.98 3.34 дымообразующий состав ? ? ?
*бронебойный выстрел APC M62 Projectile имел вариант без заряда ВВ в донной части, с весом снаряда 6.76 кг
**FNH - Flashness nonhygroscopic (беспламенный негигроскопичный
бронепробиваемость 75мм орудия M6, L/39,4
лёгкого танка М24 Чаффи, по гомогенной броне под углом встречи 30 град. от вертикали
тип снаряда начальная скорость, м/с дальность, м
457.2 914.4 1371.6 1828.8
APC M61 Projectile (APC BC/HE-T) 618,744 66мм 60мм 55мм 50мм
HVAP T45 Shot (APCR-T)* 868,68 117мм 97мм 79мм 64мм
AP M72 Shot (AP-T) 618,744 76мм 63мм 51мм 43мм
HE M48 Shell (HE), Superchurge 603,504 - - - -
HE M48 Shell (HE), Normal 463,296 - - - -
HC BI M89 Shell, Smoke 259,08 - - - -
WP M64 Shell, Smoke 603,504 - - - -
по цементированной броне под углом встречи 30 град. от вертикали
APC M61 Projectile (APC BC/HE-T) 618,744 74мм 67мм 60мм 54мм
AP M72 Shot (AP-T) 618,744 66мм 53мм 41мм 33мм
* - экспериментальный

В мае 1942 изготовили деревянный макет танка, за которым последовали два пилота. Машина обещала быть настолько хорошей, что в сентябре 1943, ещё до того, как появились пилотные машины, Артиллерийский Комитет (Ordnance Committee) рекомендовал выпуск 1000 Т24. Служба Снабжения (Service of Supply) тоже выразила согласие, уточнив только, что 1000 Т24 изготовят вместо 1000 М5А1.

15 сентября 1943 первый пилотный танк доставили на Абердинский полигон, где выявились проблемы с откатным механизмом и множество мелких дефектов в силовой установке. Впрочем, проблемы не выходили за рамки обычных на данном этапе создания. Второй пилот уже не имел предыдущих недостатков и в декабре 1943 был передан Бронетанковый Отдел (Armored Board) для испытаний в Форт Ноксе. Результаты тестов оказались хорошими, а замечания касались командирской башенки, пистолетной бойницы справа в башне и боеукладки.

Наконец, в конце апреля 1944 Cadillac начал производство танков Т24. Сначала выпуск продвигался медленно, пока в мае 1944 на предприятии не было свёрнуто производство М5Е1. Чтобы ускорить появление новых машин в июле 1944 фирму Massey-Harris тоже перевели с выпуска М5А1 на Т24.

наличие лёгких танков М24 в таноквых дивизиях в Европе в 1945
дививизия февраль март апрель май
2   17 17 33
3   13 17 46
4     17 24
5   17 17 17
6       20
7   17 30 51
8 82 82 79 82
9     16 51
11       18
13       79
14       5
16     83 83
20     83 83
всего в танковых дивизиях 82 146 359 592
другие подразделения 46 268 325 384
всего 128 414 684 976
По данным того же автора, но в другой книге статистика отличается. Смотри другую таблицу - "Лёгкий танк М24 Чаффи".

В июле 1944 Т24 стандартизировали, как M24 Light Tank (лёгкий танк М24). Позднее, М24 стали называть Chaffee, в честь первого командующего Танковыми Войсками (Armored Force) – Адна А. Чаффи (Adna A. Chaffee).

М24 оставался на послевоенной службе в армии США и интенсивно использовался в корейской войне. Впоследствии M24 Chaffee был заменён танком M41 Walker Buldog.

производство M24 Chaffee
месяц Cadillac Massey-Harris всего
1944
апрель 1 - 1
май 24 - 24
июнь 50 - 50
июль 100 10 110
август 200 16 216
сентябрь 212 34 246
октябрь 277 40 317
ноябрь 377 40 417
деабрь 499 50 549
1945
январь 200 125 325
февраль 300 155 455
март 350 192 542
апрель 205 138 343
май 350 190 540
июнь 280 149 429
июль 167 - 167
всего 3,592 1,139 4,731
модификации M24 Chaffee

Танк M24 Chaffee стал базой для "Light Combat Team", то есть не его основе производился полный набор американских лёгких боевых машин – танк, САУ, специальные танкиРяд прототипов разработанных на шасси более раннего лёгкого танка М5А1 после появления М24 Чаффи адаптировались под его базу.

М19 MGMC - зенитная самоходная установка с двумя 40 мм пушками
M41 HMC - со 155 мм гаубицей
M37 HMC - САУ со 105 мм гаубицей
T38 Mortar Carriage - САУ с 50,5 мм миномётом
T77E1 MGMC - зенитная самоходная установка с 4 .50 cal пулемётами и компьютерной системой наведения
T24E1 - прототип Т24 с дигателем Continental R-975 и более длинной 75 мм пушкой, оснащённой дульным тормозом. В серию не пошёл потому, что Армию устраивал стандартный М24
T6E1 - БРЭМ, которая отличалась отсутствием смотровой башенки и рядом мелких деталей
T81 - ЗСУ с одной 40 мм зенитной пушкой и двумя пулемётами 50.cal
T78 - улучшенная версия T77E1
T96 - самоходная установка со 155 мм миномётом T36.

T77 Multiple Gun Motor Carriage

В 22 июля 1943 начались работы по созданию мобильной зенитной самоходной установки на базе лёгкого танка Т24, для замены M16 MGMC на базе полугусеничника М3. Проект назвали T77. На шасси танка установили сконструированную US Army Air Force башню с шестью пулемётами H2 .50cal.При этом была использована технология башенных турелей стоявших на тяжёлом бомбардировщике B-29 Superfortress. Пулемёты имели дистанционное управление и обеспечивали сумарную скорострельность 400-500 выстрелов в минуту. Кроме наводчика прицеливание и стрельбу мог в случае необходимости осуществлять со своего места и командир, так же находившийся в башне.

В июле начались испытания Т77 на Абердинском полигоне. По результатам тестов в конструкцию ЗСУ Т77 внесли ряд изменений: вместо шести пулемётов оставили четыре; для командира и наводчика поставили на башню два плексигласовых колпака; разработали компьютеризированную систему наведения. Улучшенную версию ЗСУ назвали T77E1. Ещё до окончания работ над ЗСУ стало ясно, что она плохо годилась для борьбы с появивишимимся высокоскоростными реактивными самолётами. Проект был закрыт.

М24 Чаффи и ленд-лиз

Позднее появление М24 сказалось на их малом количестве, переданном Америкой своим союзникам. Британия заказала 842 танка M24 Chaffee, но успела до конца войны получить только 203 машины в 1944 и 99 машин в 1945. Англичане не спешили направлять в войска новые танки. В 7-й танковой дивизии M24 Chaffee попали в разведывательный эскадрон 5-го Royal Inniskilling Dragoon Guards и разведку 8-го Hussars.Один M24 Caffee в мае 1945 попал в канадскую 4-ю танковую бригаду для испытаний. Отчёт гласил: "не приходится говорить слишком хорошо о его конструкции и исполнении". Два танка М24 Чаффи получил СССР.

До лета 1945 небольшое количество M24 Caffee американцы передали Индии и Италии.

экспорт танков M24 Chaffee
лен-лиз 2МВ
Британия 302
СССР 2
всего 304

NATO/Европа
Австрия 69
Бельгия 223
Дания 63
Франция 1254
Греция 170
Италия 518
Норвегия 123
Португалия 16
Испания 31
Турция 238
всего 2705

Азия - Тихий Океан
Камбоджа 36
Япония 289
Южная Корея 30
Лаос 4
Пакистан 132
Тайвань 292
Таиланд 118
Южный Вьетнам 137
всего 1038

Ближний Восток
Эфиопия 34
Иран 180
Ирак 78
Саудовская Аравия 52
всего 344

всего экспортировано 4391



навигация по теме

Peter Chamberlen and Chris Ellis -- British and American Tanks of World War Two -- Silverdale Books, 2004

R. J. Icks -- M24 Chaffee -- Profile Publication, 1967

Jim Mesko -- The M24 Chaffee in Action -- Squadron/Signal, 1988

Steven J. Zaloga -- M24 Chaffee Light Tank 1943-85 -- Osprey, 2003

навигация по теме
источники

Peter Chamberlen and Chris Ellis -- British and American Tanks of World War Two -- Silverdale Books, 2004

R. J. Icks -- M24 Chaffee -- Profile Publication, 1967

Jim Mesko -- The M24 Chaffee in Action -- Squadron/Signal, 1988

Steven J. Zaloga -- M24 Chaffee Light Tank 1943-85 -- Osprey, 2003
