сврехтяжёлый танк Т28 / САУ Т95. Super Heavy Tank T28 - Gun Motor Carriage T95
САУ Т95

американская САУ Т95
САУ Т95

По мнению Артиллерийского Департамента американским войскам после высадки в Европе должна была потребоваться мощная машина для прорыва немецких фортификаций типа Линии Зигфрида. Однако американское командование считало, что для пробития брешей в "зубах дракона" вполне хватитит артиллерии. Кроме того, определённая надежда возлагалась на хорошо бронированный средний танк M4A3E2 Sherman Jumbo, с лобовой защитой лучше, чем у немецкого Тигра. В общем, Американские Танковые Войска не проявили интереса к разработке новой бронетехники для решения предстоящей задачи. Тем не менее, Артиллерийский Департамент, по своей инициативе в сентябре 1943 начал работы над новой программой тяжёлых танков. Первоначально предполагалось установить новую 105мм пушку Т5Е1 на танк с лобовой бронёй 8 дюймов и электрическим приводом, разработанным для тяжёлого танка Т1Е1 и среднего танка Т23. Начальник Артиллерийского Департамента предложил за 8-12 месяцев создать первый пилотный танк и за такое же время изготовить 25 новых танков. Считалось, что именно столько времени у американской армии будет до высадки в Европе. Однако Сухопутные Силы Армии не проявили особой заинтересованности и посоветовали изготовить лишь три прототипа, заменив электрический привод на традиционную механическую трансмиссию. После конференции заинтересованных сторон Обслуживающие Силы Армии в марте 1945 санкционировали производство 5 машин, под наименованием тяжёлый танк Т28 (heavy tank T28). Первоначальные характеристики изменили в сторону увеличения лобовой брони до 12 дюймов при наклоне 90 градусов, что увеличивало вес до 95 тонн. Маска пушки имела толщину 11½ дюйма (29.21 см), верхняя часть борта - 6-8 дюймов (15.24-20.32 см), нижняя часть борта - всего 2½ дюйма (6.35см) под углом 57,5 градусов, впречем внешний блок ходовой имел бронееэкран 4 дюйма (10.16 см), что давало дополнитлеьную защиту. Корпус изготавливался из литой и катанной брони, соединённой сваркой.

Схема сверхтяжёлого танка Т28 / САУ Т95
Схема сверхтяжёлого танка Т28 / САУ Т95. Обратим внимание на 12-дюймовую лобовую броню.

Предложенный танк имел низкий силуэт без башни. В лобовой броне должна была устанавливаться 105мм пушка Т5Е1 с углами горизонтальной наводки по 10 градусов и вертикальной наводкой от -5 до +19,3 градусов. При движении пушка фиксировалась в максимально поднятом положении. Боекомплект орудия - 62 выстрела. Экипаж 4 человека. Водитель - впереди слева, наводчик - впереди справа, заряжающий слева сзади боевого отделения, командир – справа сзади, за наводчиком. Рабочие места водителя и командира оснащались смотровыми башенками. На командирской башенке должна была стоять кольцевая установка 50 .cal пулемёта с боекомплектом 660 патронов. Это было единственное вспомогательное вооружение танка (не считая личного оружия), а для стрельбы из него командиру приходилось стоять в открытом люке. Наводчик имел телескопический прицел спаренный с орудием и перископический прицел на крыше корпуса.

105мм пушка Т5Е1
105мм пушка Т5Е1
105mm GUNS T5E1 and T5E2
105мм пушки Т5Е1 и Т5Е2
размещение

тяжёлый танк М6А2Е1 (пушка Т5Е1);
тяжёлый танк Т28 (105мм  САУ Т95) на лафете Т40 (пушка Т5Е1);
тяжёлый танк Т29, на лафете Т123E1 (пушка Т5Е2);
тяжёлый танк Т29Е1, на лафете Т123 (пушка Т5Е1);
тяжёлый танк Т29Е2, на лафете Т123E2 (пушка Т5Е2);
тяжёлый танк Т29Е3, на лафете Т123 (пушка Т5Е1)

длина каморы (без нарезов) 83.1088 см
длина нарезной части 599.6686 см
длина каморы (до края снаряда) 73.1774 см
длина канала 609.6 см
длина ствола 682.7774 см, 65 калибров
длина отката затвора 23.495 см
длина от среза ствола до задней части затвора 706.2724 см
дополнительная длина, с дульным тормозом Т10 46.99 см
общая длина 753.11 см
диаметр канала 10.50036 см
объём каморы 615 куб. дюймов
вес ствола (без дульного тормоза) 2 345.07255 кг
вес всей пушки (без дульного тормоза) 2 857.63193 кг
вес дульного тормоза Т10 83.4609961 кг
общий вес около 2 941.09293 кг
тип затвора полуавтоматический, вертикальный
нарезы 36 нарезов, правосторонние, 1 оборот/30 калибров
боеприпасы раздельного заряжания
запал ударного типа
вес всего боеприпаса AP-T T32 Shot (APBC-T) 34 кг
HVAP-T T29E3 Shot (APCR-T) 27 кг
HE T30E1 Shell (HE) 31 кг
вес снаряда AP-T T32 Shot (APBC-T) 17.7 кг
HVAP-T T29E3 Shot (APCR-T) 11.2 кг
HE T30E1 Shell (HE) 15.2 кг
наибольшее давление пороховых газов 289 579 806 Паскаль
наибольшая скорострельность 6 выстрелов/мин, с двумя заряжающими
дульная энергия снаряда AP-T T32 Shot (APBC-T) - 2433 ft-tons
HVAP-T T29E3 Shot (APCR-T) - 2335 ft-tons
HE T30E1 Shell (HE) - 2232 ft-tons
HE T30E1 Shell (HE) red.vel.*- 1451 ft-tons
начальная скорость AP-T T32 Shot (APBC-T) - 914 м/с
HVAP-T T29E3 Shot (APCR-T) - 1128 м/с
HE T30E1 Shell (HE) - 945 м/с
HE T30E1 Shell (HE) red.vel.*- 945 м/с
далность стрельбы ?**
* - боеприпас с уменьшеной начальной скоростью
** - разработку боеприпасов прекратили до завершения испытательной программы
беприпасы 105мм орудия Т5Е1, Т5Е2 и их бронепробиваемость по гомогенной броне
тип снаряда название вес, кг начальная скорость, м/с дальность, м
914 1829
Бронебойный AP-T T32 Shot (APBC-T) 34 914 135мм/84мм* 119мм/69мм*
бронебойно-подкалиберный HVAP-T T29T3 Shot (APCR-T) 27 1128 ? ?
фугасный HE T30E1 Shell (HE) 31 945 ? ?
фугасный HE T30E1 Shell (HE) с уменьшенной скоростью 31 762 ? ?
* В числителе - бронепробиваемость по гомогенной броне под углом 30 град. от вертикали
В знаменателе - бронепробиваемость по гомогенной броне под углом 60 град. от вертикали

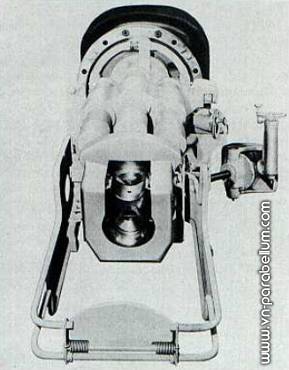

Казённая часть 105мм пушки Т5Е1 САУ Т95
Казённая часть 105мм пушки Т5Е1 САУ Т95
американский танк Т28 / сау Т95
Рабочее место наводчика. Видны телескопический прицел Т139 и перископический.

7 февраля 1945 Начальник Артиллерийского Департамента в памятной записке запросил изменить наименование машины с тяжёлого танка Т28 на 105мм самоходную установку Т95 (105mm gun motor carriage T95). Этот шаг аргументировался тем, что машине не имеет башни, а его вспомогательное вооружение ограниченное. ОСМ 26898 от 8 марта 1945 одобрило изменение названия и зафиксировало характеристики новой машины.

демонтаж и соежинение вместе внешних блоков подвески САУ Т95
Демонтаж и соежинение вместе внешних блоков подвески САУ Т95
Внешние блоки ходовой Т95, отсоединённые от танка, соединённые вместе и готовые к буксировке.
Внешние блоки ходовой САУ Т95, отсоединённые от танка, соединённые вместе и готовые к буксировке.
САУ Т95 буксирует снешние снятые гусеницы
САУ Т95 буксирует снешние снятые гусеницы.

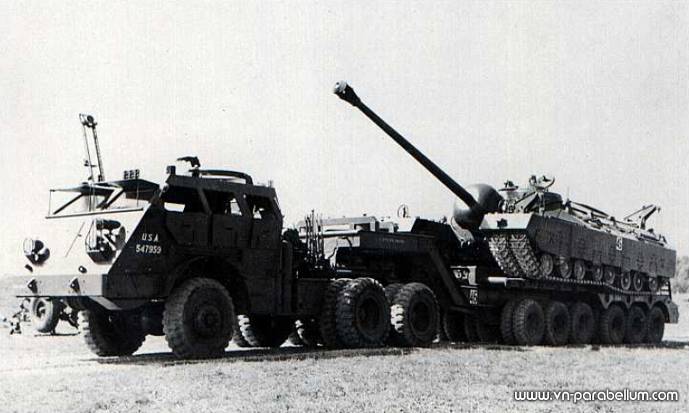

Сверхтяжёлый танк Т28 на транспортёре на Абердинском полигоне 3 октября 1946
Сверхтяжёлый танк Т28 на транспортёре на Абердинском полигоне 3 октября 1946
Левый борт боевого отделения САУ Т95 с боеукладкой 105мм боеприпасов раздельного заряжания
Левый борт боевого отделения САУ Т95 с боеукладкой 105мм боеприпасов раздельного заряжания.

Загруженность производственных мощностей военными заказами вызвала трудности с поиском предприятия способного изготовить пять пилотных машин. Pacific Car and Foundry Company согласилась взяться за проект и в мае 1945 они получили техническую документацию на САУ и детальную информацию по установке пушки и горизонтальной пружинной подвески. Работы начались немедленно. 20 июня 1945 доставили первую литую лобовую деталь, а в августе 1945 закончилась сварка первого корпуса.

С окончанием боёв на Тихом Океане количество пилотных машин сократили с пяти до двух, при этом пилот №1 требовалось доставить на Абердинский полигон 21 декабря 1945, а пилот №2 - 10 января 1946. Первый пилот с регистрационным номером 40226809 использовали в Абердине для технических тестов, а второй, с номером 40226810 перевели в Форт Нокс и позднее в Инженерный Отдел - в Юме, штат Аризона, для испытаний понтонных мостов.

Задняя стенка боевого отделения САУ Т95 с боеукладкой 105мм боеприпасов раздельного заряжания
Задняя стенка боевого отделения САУ Т95 с боеукладкой 105мм боеприпасов раздельного заряжания.

Т95 имел тот же силовой блок, что и танк М26 Першинг, хотя САУ почти вдвое была тяжелее танка. Чтобы установить на Т95 явно слабый 500-сильный двигатель Ford GAF и трансмиссию торкматик пришлось изменить передаточное соотношение так, что наибольшая скорость не превышала 8 миль в час. Таким образом, обычная маршевая скорость составила 7 миль в час при 2600 оборотах в минуту. Запаса топлива хватало приблизительно на 100 миль. Большой вес машины потребовал так же найти способ, как уменьшить удельное давление на грунт до приемлемого уровня. Пустая машина весила 90,3 тонны, а в боеготовом состоянии 95 тонн. Решение было найдено в установке двух комплектов гусениц на каждый борт. Когда грунт был достаточно твёрдым, внешний комплект гусениц вместе с 4-дюймовыми бронеэкранами можно было демонтировать, соединить вместе и буксировать позади машины в виде тележки. Каждая гусеница имела ширину 19 ½ дюйма (49.53см), 102 трака с шагом 6 дюймов (15.24см). таким образом, демонтаж внешних гусениц заодно уменьшал общую ширину машины с 179 ½ дюйма (455.93 см) до 124 дюймов (314.96см), что позволяло перевозить машину на железнодорожных платформах. В Абердине, неподготовленный экипаж из четырёх человек демонтировал внешние комплекты гусениц за четыре часа в полевых условиях с первой же попытки. Столько же времени потребовалось, чтобы установить их обратно. С третьей попытки тот же экипаж демонтировал и устанавливал внешние гусеницы уже за два с половиной часа. Для этих целей Т28 / Т95 имел две гидравлический лебёдки.

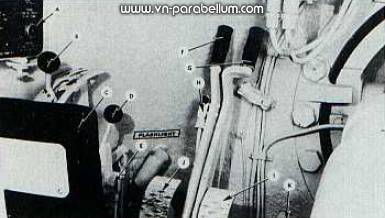

Рычаги управления водителя САУ Т95
Рычаги управления водителя САУ Т95

Сильно вооружённый и бронированный Т95 не вписывался в существовавшие категории боевых машин Армии США. Танки имели полноповоротные башни, а САУ обычно легко бронировали ради высокой скорости. Т95 не соответствовал ни одному из этих критериев, поэтому в июне 1946 произошло очередное переименование. Согласно ОСМ 30758 машина получила обозначение как сверх тяжёлый танк Т28 (super heavy tank T28). Военные посчитали, что мощное вооружение и толстая броня больше соответствует тяжёлым танкам, чем САУ.

До конца 1947 года Т28 (Т95) на Абердинском полигоне тестировался в основном на надёжность компонентов при таком большом весе. Всего машина прошла 541 милю, из которых 128 миль по дороге и 413 миль по гравийному грунту. Учитывая, что проект не имел высокого приоритета и достаточно низкую скорость машины, порядка 5-6 миль в час, километраж рос медленно. По сути, проэкт Т28 / Т95 устарел с появление пилотного танка Т29 с такой же пушкой в полноповоротной башне.

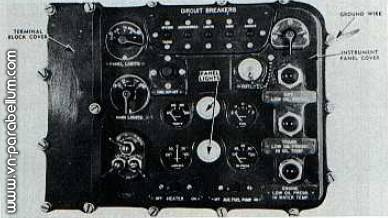

Приборная панель водителя САУ Т95
Приборная панель водителя САУ Т95

После окончания войны Военный Департамент уже не хотел продолжать работы на боевыми машинами в классе около 100 тонн. В итоге,  работа над проэктом была прекращена ещё до завершения испытаний. Во время тестов на одном прототипе слуился пожар, а второй пустили на слом во время войны в Корее.

Сегодня единственный сохранившийся образец Т28 (Т95) можно увидеть в экспозиции Музея Паттона в Форт Ноксе, штат Кентуки.

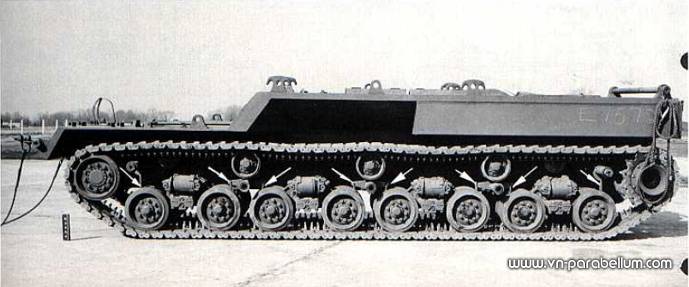

Подвеска САУ Т95
Подвеска САУ Т95
Гусеничный трак САУ Т95
Гусеничный трак САУ Т95
Сверхтяжёлый танк Т28 выезжает из десантного судна LST II53
Сверхтяжёлый танк Т28 выезжает из десантного судна LST II53, 3 мая 1948.
Сверхтяжёлый танк Т28 / ПТ сау Т95
Обложка популярного американского журнала Popular Science, за декабрь 1946, говорит о многом. Разарботка этого танка ещё продолжалась, однако в массовой печати появились его фото с примечанием, что эта 100-тонная машина уже устарела для атомной войны.
Сверхтяжёлый танк Т28, пилот №1 стреляет из 105 мм орудия
Сверхтяжёлый танк Т28, пилот №1 стреляет из 105 мм орудия во время испытаний на Абердинском Полигоне в марте 1947.
