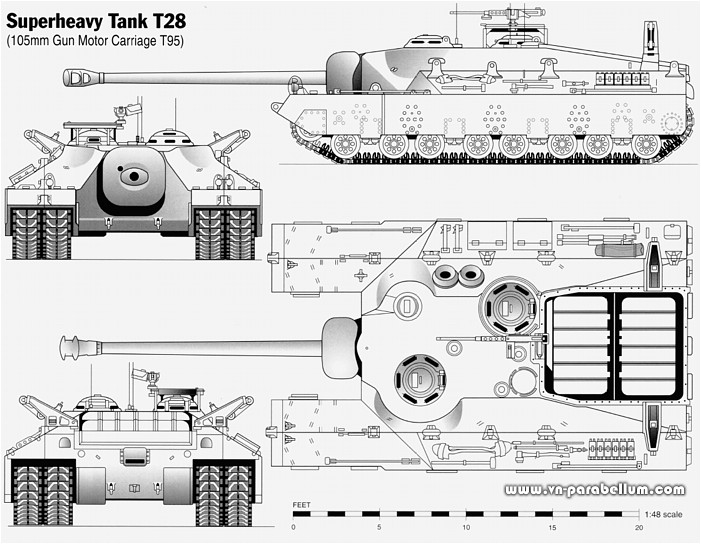

ОБЩИЕ ДАННЫЕ | ||
экипаж | 4 человека | |
длина с пушкой | 438 дюймов (1 112.52см) | |
длина без пушки | 295.1 дюйма (749.55400см) | |
вылет орудия | 142.9 дюйма (362.96600см) | |
ширина | 179.3 дюйма (455.42200см) (с закрылками) 124 дюйма (314.96 см) (без внешних гусениц) |
|
высота с зенитным пулемётом | 112.4 дюймов (285.49600см) | |
колея | 126.5 дюйма (321.31см) (с внешними гусеницами) 104.5 дюйма (265.43см) (без внешних гусениц) |
|
клиренс | 19.5 дюйма (49.53см) | |
высота линии огня | около 60 дюймов (152.4см) | |
вес, боевой | около 190,000 фунтов (86 182.5503 кг) | |
вес, пустой | около 180,600 фунтов (81 918.782кг) | |
вес, без внешних гусениц | около 131,000 фунтов (59 420.6005кг) | |
удельная мощность: нормальная наибольшая |
4.3 л.с./тонну 5.3 л.с./тонну |
|
давление на грунт: с 23-дюймовыми гусеницами |
11.7 дюйма/кв. дюйм (без проседания в грунт, с внешними гусеницами) 15.1 дюйма/кв. дюйм (без проседания в грунт, без внешних гусениц) |
БРОНЯ | |||||
броня | лоб | борт | корма | верх | низ |
корпус | 133 мм > 60° |
152 мм > 0°* |
51 мм > 9° | - | 25 мм > 90° |
надстройка | 305 мм > 0° | 64 мм > 57° | 38 мм > 90° | - | |
маска | 292мм > 0° | ||||
тип брони | корпус - катанная и литая гомогенная сталь | соединение | сварка | ||
* - включая 4-дюймовые бронеэкраны на внешних гусеницах |
ВООРУЖЕНИЕ | ||
120 мм Gun Т5Е1 на лафете T40 в в лобовой броне корпуса | ||
траверс | 10° влево и 11° вправо, ручной | |
элевация | от +19.3° до -5°, ручная | |
скорострельность (максимальная) | 4 выстрела в минуту (1 заряжающий) | |
заряжание | ручное | |
система стабилизации | нет | |
(1) .50 caliber MG HB M2 - гибкое зенитное крепление на башне (1) .45 caliber ППМ М3 (3) .30 caliber карабин M2 |
БОЕКОМПЛЕКТ | ||
62 выстрела для 105 мм пушки | ||
660 патронов для .50 caliber | ||
180 патронов для .45 caliber | ||
225 патронов для .30 caliber | ||
12 ручных гранат |
СИСТЕМА УПРАВЛЕНИЯ ОГНЁМ И ПРИБОРЫ НАБЛЮДЕНИЯ | ||
главное вооружение | ||
для прямой стрельбы | телескопический прицел Т139 перископический прицел М10Е3 |
|
для непрямой стрельбы | панорамный телескопический Т141 квадрант вертикального наведения М9 |
|
приборы наблюдения | ||
прямые | непрямые | |
водитель | смотровые блоки (6) в башенке, люк | перископ М13 (1) |
командир | смотровые блоки (6) в командирской башенке, люк | перископ М15 (1) |
наводчик | нет | перископ М10Е3 и панорамный телескопический прицел Т 141 |
заряжающий | нет | нет |
всего перескопов: М10Е3 (1), М13 (1), М15 (1) всего башенок: (2) каждая с 6 смотровыми блоками, на крыше корпуса |
ДВИГАТЕЛЬ | ||
производитель и модель | Ford GAF | |
тип | 8 цилиндров, 4-х тактный, V-образный 60° | |
охлаждение | жидкостное | |
зажигание | магнето | |
объём | 1100 кубических дюймов | |
поршень | 5.4 х 6 дюймов | |
удельная компрессия | 7.5:1 | |
обычная мощность (максмальная) | 410 л.с. / 2600 об.мин. | |
наибольшая мощность (максмальная) | 500 л.с. / 2600 об.мин. | |
обычный вращательный момент (наибольший) | 780 футов на фунт / 2325 об.мин. | |
наибольший вращательный момент (наибольший) | 1050 футов на фунт / 2200 об.мин. | |
вес | 1414 фунта (641.379611кг), сухой | |
топливо | бензин с октановым числом 80, 400 галонов (1 514.16471 л) | |
моторное масло | 32 кварты (30.2832943 л) |
СИЛОВАЯ ПЕРЕДАЧА | ||
трансмиссия | Торкматик, 3 скорости вперёд, 1 назад; | |
соотношение | 1-я прередача - 1:1 2-я прередача - 0.428:1 3-я прередача - 0.244:1 задняя прередача - 0.756:1 |
|
рулевое управление | управляемые диференциалы | |
тормоза | механические | |
главная передача | планетарная, 12.126:1 |
|
ведущее колесо | заднее, 14-зубов, диаметр - 26.964 дюйма (68.48856 см) |
ХОДОВАЯ ЧАСТЬ | |
подвеска | двойные гусеницы с горизонтальными пружинами, отделяемые внешние гусеницы, 32 сдвоенных опорных катка в 16 тележках. (8 тележек на борт или 4 тележки на гусеницу) |
размер бандажа | 20.5 х 4.5 дюйма (52.07 х 11.43 см) |
поддерживающие ролики | 12 сдвоенных (по 6 на борт или по 3 на гусеницу) 8 несдвоенных (4 на борт или 2 на гусеницу) |
направляющее колесо | вперди на каждой гусенице |
размер бандажа направляющего колеса | 22 х 4.5 дюйма (55.88 х 11.43 см) |
гусеницы | двухгребневая, 19.5 дюймов шириной, резино-металлические |
шаг | 6-дюймов |
всего траков | 408 (по 204 на борт или по 102 на гусеницу) |
опорная длина гусеницы | 208 дюймов (528.32 см) |
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА | |
номинальное напряжение | 24 и 12 вольт постоянного тока |
основной генератор | 28.5 вольт, 150 ампер, отбор мощности от главного двигателя через ремневую передачу или вспомогательный двигатель |
батареи | 2 штуки, 12 вольт |
СРЕДСТВА СВЗИ | ||
радио | SCR 508 или AN/VRC 3 на перегородке в боевом отделении | |
интерфон | 4 станциии |
ПРОТИВОПОЖАРНАЯ СИСТЕМА | ||
2 стационарных 10-фунтовых огнетушителя с окисью углерода 1 портативный 4-фунтовый огнетушитель с окисью углерода |
ХОДОВЫЕ ХАРАКТЕРИСТИКИ | ||
наибольшая скорость | 8 миль/час (12.874752 км/ч), по шоссе | |
тяговое усилие | 143.000 фунтов 75% от веса машины |
|
наклон | 60% | |
ров | 9.5 фута (289.56 см) | |
стена | 24 дюймов (60.96 см) | |
брод | 47 дюйма (119.38 см) | |
наименьший диаметр поворота | 80 футов 924.38400 м) | |
запас хода | около 100 миль (160.9344 км) по шоссе |
R. P. Hunnicutt -- A History of the American Heavy Tanks -- Presidio
Popular Science, december 1946
George Bradford-- American Armored Fighting Vehicles -- Stackpole Books, 2007
Robert J. Icks -- M103 Heavy Tank M41 Light Tank (Walker Bulldog) -- AFV Weapons No.41
