M36 Gun Motor Carriage
Самоходная установка М36

САУ M36B2. Американские САУ
M36B2
На открытой башне стоит стандартизированная крыша.

В октябре 1942 американские военные решили проверить возможность установки 90 мм зенитной пушки на САУ и танк. Этот проект преследовал скорее теоретические цели, чем желание реально перевооружить свою бронетехнику. В начале 1943, 90мм орудие установили на истребитель танков М10. Новая пушка была гораздо длинее и на 300 фунтов тяжелее 76мм пушки М10. Стало очевидным, что требуется новая башня большего размера с более мощным повортоным механизмом.

САУ M36B2. Американские САУ

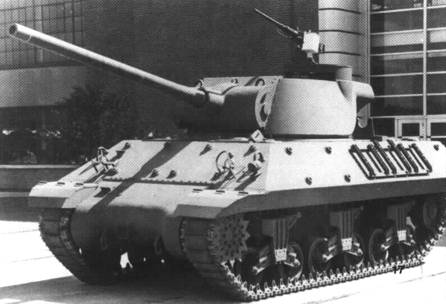

T71 прототип М36. На башне кольцевая установка пулемёта, от которой отказались на серийных машинах.

В марте 1943 фирма Шевроле (Chevrolet) начала работы над деревянным макетом новой башни, спроектированной специально под 90мм пушку. Готовый макет отправили фирме Форд (Ford), где изготовили две экспериментальные башни из неброневой стали. Важным отличием новой башни от старой было, то, как решалась проблема длины и значительного веса 90мм орудия. У М10 вес 76мм пушки компенсировался тем, что к задней стенке башни прикрепили два металлических груза общим весом 3600 фунтов (1600 кг). Это было далеко не самое удачное решение. На новой башне задачу противовеса выполнял большой стальной ящик сзади башни, вмещавший орудийные выстрелы первой очереди. Бронирование новой башни увеличили со всех сторон. Разработали новый поворотный механизм, с возможностью осуществлять траверс вручную. Экипаж размещался в башне следующим образом: наводчик - слева впереди; за ним командир; справа от орудия – заряжающий. Слева установили колцевую турель для зенитного крупнокалиберного пулемёта .50cal M2HB.

По два прототипа отправили для испытаний на абердинский полигон (Aberdeen Proving Ground) и в Форт Нокс (Fort Knox Proving Ground). В ходе тестов прототипы получили соответствующие обозначения:
прототип Т71 - с корпусом М10
прототип Т71Е1 – с корпусом М10А1.

По итогам испытаний потребовали ряд незначительных изменений. В частности:
-разместить боекомплект в спонсонах;
-усовершенствовать оборудование башни;
-заменить кольцевую турель зенитного пулемёта на штыревой станок на корме.

После внесения изменений в конструкцию прототипов, прошли повторныне испытания в Абердине и Форт Ноксе. Военные снова потребовали внести усовершенствования.
-При выстреле из 90 мм орудия возникала сильная вспышка и подымалась густая пыль. Для решения этой проблемы военные зохотели установить дульный тормоз.
-Орудийные прицелы нуждались в улучшении.
-Чтобы уменьшить вспышку при выстреле потребовались другие боеприпасы.

90mm Gun M3
90 мм пушка М3
размещение средние танки T25 и T25E1 на лафете T99, средние танки T26 и T26E1 на лафете T99E1,
средние танки M26 (T26E3), M26E2, и T26E5 на лафете M67 (T99E2), Motor Carriage M36
series на лафете M4 (T8). Это орудие экспериментально устанавливалось на Heavy Tank T1E1 и
Motor Carriages M10 и M18
длина каморы (без нарезов) 24.8 дюймов
длина нарезной части 152.4 дюймов
длина каморы (до края снаряда) 20.8 дюймов
длина канала 156.4 дюймов
длина ствола 50 калибров
длина отката затвора 9.00 дюймов
длина от среза ствола до задней части затвора 52.5 калибра
дополнительная длина, с дульным тормозом 16.0 дюймов, дульный тормоз М3 позднего выпуска
общая длина 202.2 дюймов с дульным тормозом
диаметр канала 3.543 дюймов
объём каморы 300 куб. дюймов
общий вес (без дульного тормоза) 2,300 фунтов
вес дульного тормоза М3 149.5 фунтов
общий вес 2,450 фунтов
тип затвора полуавтоматический, вертикальный
нарезы 32 нареза, правосторонние, 1 оборот/32 калибров
боеприпасы унитарные
запал ударного типа
вес всего боеприпаса APC M82 Projectile (APCBC/HE-T) ранний 42.75 фунтов
APC M82 Projectile (APCBC/HE-T) поздний 43.87 фунтов
HVAP T30E16 Shot (APCR-T) 37.13 фунтов
AP T33 Shot (APBC-T) 43.82 фунтов
HE M71 Shell (HE) 41.93 фунтов
вес снаряда APC M82 Projectile (APCBC/HE-T) 24.11 фунтов
HVAP M304 (T30E16) Shot (APCR-T) 16.80 фунтов
AP T33 Shot (APBC-T) 24.06 фунтов
HE M71 Shell (HE) 23.29 фунтов
наибольшее давление пороховых газов 38,000 фунтов/кв.дюйм
наибольшая скорострельность 8 выстрелов/мин
начальная скорость APC M82 Projectile (APCBC/HE-T) ранний 2,650 футов/сек
APC M82 Projectile (APCBC/HE-T) поздний 2,800 футов/сек
HVAP M304 (T30E16) Shot (APCR-T) 3,350 футов/сек
AP T33 Shot (APBC-T) 2,800 футов/сек
HE M71 Shell (HE) 2,700 футов/сек
дульная энергия снаряда, KE= 1/2 MV2 APC M82 Projectile (APCBC/HE-T) ранний 1,174 ft-tons
APC M82 Projectile (APCBC/HE-T) поздний 1,310 ft-tons
HVAP M304 (T30E16) Shot (APCR-T) 1,307 ft-tons
AP T33 Shot (APBC-T) 1,310 ft-tons
HE M71 Shell (HE) 1,177 ft-tons
далность стрельбы APC M82 Projectile (APCBC/HE-T) early 20,400 ярдов
APC M82 Projectile (APCBC/HE-T) late 21,400 ярдов
HVAP M304 (T30E16) Shot (APCR-T) 15,700 ярдов
AP T33 Shot (APBC-T) 21,000 ярдов
HE M71 Shell (HE) 19,560 ярдов
бронепробиваемость 90мм орудия M3 истребителя танков М36 GMC по гомогенной броне, под углом встречи 30 град. от вертикали
тип снаряда начальная скорость, м/с дальность, м
457.2 914.4 1371.6 1828.8
бронебойный с защитным и баллистическим колпачками, каморный, трассирующий APC M82 Projectile (APC BC/HE-T) ранний 807.72 120мм 112мм 104мм 96мм
бронебойный с защитным и баллистическим колпачками, каморный, трассирующий APC M82 Projectile (APC BC/HE-T) поздний 853.44 129мм 122мм 114мм 106мм
бронебойный подкалиберный HVAP M304 (T30E16) Shot (APCR-T) 1021.08 221мм 199мм 176мм 156мм
бронебойный AP T33 Shot (APBC-T) 853.44 119мм 117мм 114мм 109мм
фугасный HE M71 Shell (HE) 822.96 - - - -
номенклатура боеприпасов 90 мм орудия M3 истребителя танков М36 GMC
тип снаряда обозначение вес патрона, кг длина патрона, см вес снаряда, кг тип ВВ вес ВВ, кг действие взрывателя тип заряда вес заряда, кг
бронебойный с защитным и баллистическим колпачками, каморный, трассирующий PROJECTILE, fixed, A.P.C., M82, NH, w/FUZE, B.D., M68, и TRACER, 90-mm guns 19.2375 97.1296 10.8495 Exp. D 0.198 с задержкой NH 3.2895
бронебойный с защитным и баллистическим колпачками, каморный, трассирующий PROJECTILE, fixed, A.P.C., M82, w/FUZE, B.D., M68, и TRACER, 90-mm guns 19.2375 97.1296 10.8495 Exp. D 0.198 с задержкой FNH 3.2895
бронебойный с защитным и баллистическим колпачками PROJECTILE, fixed, A.P.C., M82, NH, w/TRACER, 90-mm guns 18.918 97.1296 10.53 нет - нет NH 3.2895
бронебойный с защитным и баллистическим колпачками PROJECTILE, fixed, A.P.C., M82, w/TRACER, 90-mm guns 18.918 97.1296 10.53 нет - нет FNH 3.2895

фугасный SHELL, fixed. H.E., M71, NH, w/FUZE, P.D., M48A2, SQ & 0.05-sec. delay, 90-mm guns 18.8685 95.0976 10.4805 TNT 0.918 на удар и с задержкой* 3.2895 NH
фугасный SHELL, fixed. H.E., M71, w/FUZE, P.D., M48A2, SQ & 0.05-sec. delay, 90-mm guns 18.8685 95.0976 10.4805 TNT 0.918 на удар и с задержкой* 3.2895 FNH
фугасный SHELL, fixed. H.E., M71, NH, w/FUZE, P.D., M48, 90-mm guns 18.8685 95.0976 10.4805 TNT 0.918 на удар и с задержкой 3.2895 NH
фугасный SHELL, fixed. H.E., M71, w/FUZE, P.D., M48, 90-mm guns 18.8685 95.0976 10.4805 TNT 0.918 на удар и с задержкой* 3.2895 FNH

бронебойный SHOT, fixed, A.P., T33, NH, w/TRACER, 90-mm guns 18.918 95.0976 10.53 нет - нет NH 3.2895
бронебойный SHOT, fixed, A.P., T33, w/TRACER, 90-mm guns 18.918 95.0976 10.53 нет - нет FNH 3.2895
*задержка 0.05 секунды
NH - не гигроскопичный
FNH - беспламенный не гигроскопичный

К ноябрю 1943 новая башня была готова. В качестве ограниченной серии (limited production) фирме Fisher заказали 500 T71 GMC, которые первое время надлежало конвертировать из М10А1. С апреля по июль 1944 удалось конвертировать только 300 машин.

Потребность в истребителе танков с 90 мм пушкой оказалась настолько высокой, что для ускорения и увеличения производства подключили фирму Massey Harris Company. С июля по декабрь 1944 Массей выпустил 500 истебителей танков конвертированных из М10А1.

В июле 1944 прототип Т71 стандартизировали, как M36 GMC.

американская противотанковая САУ М36В1

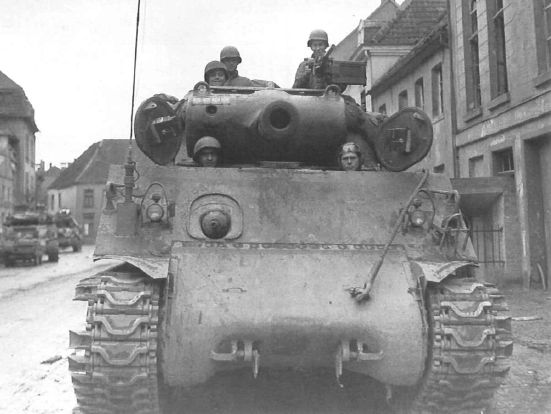

М36В1 из 654-го танко-истребительного батальона при 35-й Дивизии, 9-ой Армии. На счету этого экипада два Тигра и два PzIV о чём говорят четыре победных метки на орудийной маске. На гусеницах установлены шпоры для лучшей проходимости по грязи.

А тем временем острая потребность в М36 быстро росла. Бои в Нормандии внезапно открыли американцам глаза на то, что столь любимая ими 76 мм пушка оказалась полным провалом. Американские танкисты свято верили, что М10 с 76мм орудием уверенно будет бить немецкие Тигры и Пантеры. А получилось наоборот и это был шок. Ситуация усугублялась тем, что бороьтся с немецкими танками в американской армии полагалось истребителям танков с их очень тонкой бронёй. К тому же, наступать в Нормандии можно было только вдоль дорог, что в конце концов неизбежно приводило к лобовому столкновению мощных немецких танков со слабобронированными и слабовооружёнными М10. Попытки использовать для противотанковой борьбы М4 Шерман с 76 мм пушкой тоже не оправдались из-за всё той же слабой 76 мм пушки. В этом свете М36 с 90 мм пушкой был единственной американской машиной спсобной более менее успешно бороться с тяжёлыми немецкими танками. С передовой потоком шли требования срочно прислать им М36. В американской армии вспыхнул буквально бум на этот истребитель танков.

Дополнительный контракт на конвертацию 413 M36 GMC из М10А1 выдали Американской Локомотивной Компании (American Locomotive Company).

Ещё 85 М36 собрали на Монреаль Локомотив Вэкс. (Montreal Locomotive Works).

САУ М36, 3 армия Паттона
Экипаж М36 из состава 3 Армии Паттона, укладывает снаряды в башню. В башне находились готовые к использованию снаряды первой очереди, а в корпусе выстрелы в цилиндрических фибровых укупорках. 16 марта 1945, Зертиг, Германия.
модификации и усовершенствования М36 GMC
M36B1
Отличие М36 (вверху) от М36В1 (внизу)
Отличие М36 (вверху) от М36В1 (внизу).

Стремясь удовлетворить огромную потребность войск в М36, американцам пришлось идти на радикальные меры – установить башню с 90 мм пушкой на корпус среднего танка М4А3 Шерман. Боеукладку в боевом отделении переделали под 90 мм выстрелы.

В октябре 1944 модификацию стандартизировали, как M36B1 GMC Substitute Standard (заменяющий стандарт).

С точки зрения американской концепции этот истребитель танков оказался тяжёлым и недостаточно скоростным. Тем не менее машина получилась неплохой. Броня среднего танка удачно сочеталась с 90 мм пушкой. M36B1 был самым бронированным американским истребителем танков во 2МВ и единственным с курсовым пулемётом. Этими своими вынуждеными «недоситатками» M36B1 максимально приблизился к немецким здравым требованиям иметь хорошую броню, мощную пушку и защищённый пулемёт для обороны от вражеской пехоты. Впрочем, американцы продолжали упрямо придерживаться своей ущербной оборонной концепции в отношении истребителей танков. Поэтому, фирма Fisher выпустила всего 187 M36B1 с октября по декабрь 1944.

M36B2

К концу 1944 закончились контракты на выпуск М36 и М36В1, однако войска продолжали требовать эти машины. Корпуса М10А1, которые конвертировали в М36 тоже скоро закончились. В серию запустили последнюю версию этого истребителя танков на шасси М10 и назвали её М36В2. В этом проекте воплотились решения многих проблем предыдущих машин. Орудие получило большой дульный тормоз, внутрення конструкция претерпела множество мелких изменений и наконец на части серийных машин открытый верх башни зарыли откидными стальными створками.

С апреля по май 1944 American Locomotive Company собрала 237 машин на шасси М10, ещё 53 М36В2 выехало из ворот Montreal Locomotive Works.

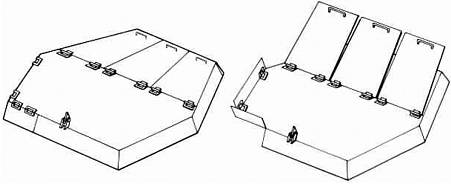

Стандартная крыша для башни М36В2 - открытая (слева) и закрытая (справа)
навигация по теме
источники

Peter Chamberlen и Chris Ellis -- British and American Tanks of World War Two -- Silverdale Books, 2004

Jim Mesko -- U.S. Tank Destriyers in action -- Squadron/Signal publications. Armor Number 36

TM 9-1901

FM 18-18 -- WAR DEPARTMENT. DECEMBER 1944

TM 9-374 90-MM GUN M3 MOUNTED IN COMBAT VEHICLES -- WAR DEPARTMENT. 11 SEPTEMBER 1944
