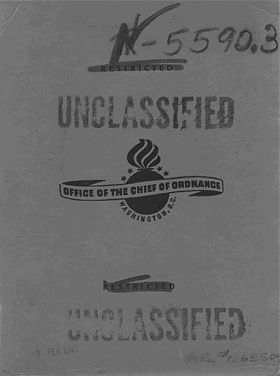

ARMOR-PIERCING AMMUNITION FOR GUN, 90-mm, M3

OFFICE OF THE CHIEF OF ORDNANCE

WASHINGTON, D.C. JANUARY 1945
перевод Вадим Нинов

тяжёлый танк Т34

ВВЕДЕНИЕ. Разнообразные модели самой современной бронетехники врага подбитые и захваченные на поле боя были доставлены для тестов и изучения в Артиллерийский Центр Разработки и Усовершенствования в Абердине, штат Мэриленд. Баллистические испытания выявили необходимость в бронебойном боеприпасе с большей пробивающей способностью против ныне используемой толстой наклонной брони. Были предприняты немедленные шаги для обеспечения наших войск боеприпасами для 90мм орудий, которые обладают требуемой пробивной способностью. Для 90мм пушки М3 разработали три бронебойных выстрела, а в этой брошюре представлено детальное описание каждого и сравнительные таблицы бронепробиваемости.

SHOT, FIXED, H.V., A.P.-T., 90mm, T30E16.

ОПИСАНИЕ. Выстрел H.V., A.P.-T., 90mm, T30E16 используется в качестве унитарного боеприпаса для 90мм пушки М3, устанавливаемой на САУ М36 или М36В1 и тяжёлом танке Т26Е3. Выстрел является легковесным снарядом, содержащим сердечник из карбида вольфрама, алюминиевый корпус с носовым обтекателем, а также стальное дно с трассером.

Длина:
Снаряд………….13.20 дюймов
Патрон………….35.90 дюймов
Вес:
Снаряд……………16.70 фунтов
Патрон……………36.00 фунтов (приблизительно)
Начальная скорость …………..3,350 футов/сек

НАЗНАЧЕНИЕ. Это специальный снаряд со сверхвысокой скоростью для стрельбы по сильно бронированным машинам. На дистанции до 2,000 ярдов он обеспечивает заметно возросшую пробиваемость в сравнении со стандартным A.P.C.-T., Projectile, 90mm, M82. Он особенно эффективен на коротких расстояниях.Поскольку карбид вольфрама является дефицитным данные боеприпасы нужно использовать расчетливо и только когда ситуация требует повышенной бронепробиваемости. Данный снаряд пробъёт все листы немецкого Pz Kpfw V “Panther” и  “Королевского Тигра”. ОН ПОРАЗИТ ВЕХНИЙ ЛОБОВОЙ ЛИСТ “PANTHER” C РАССТОЯНИЯ ДО 450 ЯРДОВ И “КОРОЛЕВСКИЙ ТИГР” СО 100 ЯРДОВ. С РАССТОЯНИЯ ДО 800 ЯРДОВ СНАРЯД ПРОБЪЁТ МАСКУ ЛОБ БАШНИ КАК “PANTHER”, ТАК И “КОРОЛЕВСКОГО ТИГРА”.

ДАННЫЕ ДЛЯ СТЕЛЬБЫ. а. Таблицы для стрельбы составлены для инструментов управления огнём на САУ М36 и М36В1 и тяжёлом танке Т26Е3. Это таблицы для стрельбы прямой наводкой для следующих боеприпасов:

Shot, A.P.-T., T33
Shot, H.V., A.P.-T., T30E16
Projectile, A.P.C.-T., M82
Shell, H.E., M71

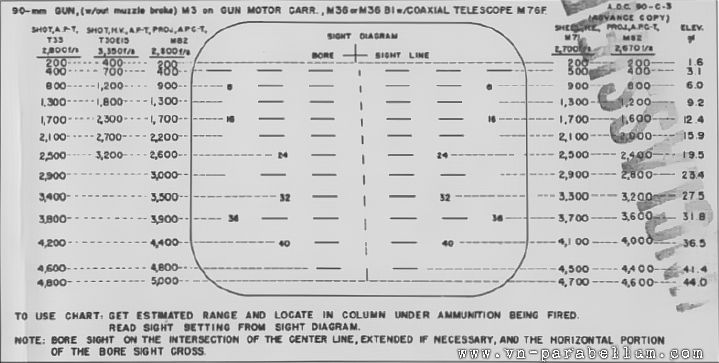

b. В данной брошюре содержатся прицельные таблицы:

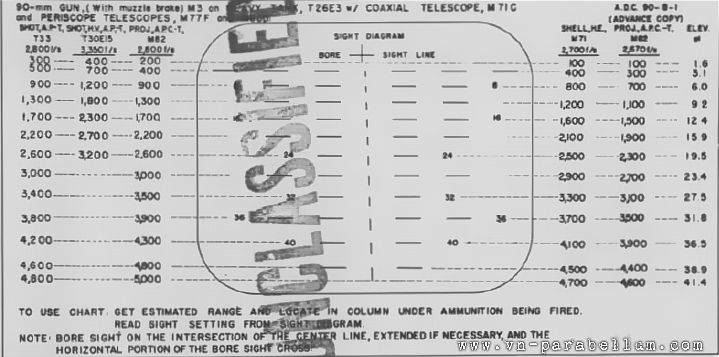

A.D.C. 90-B-1, 90mm Gun, (с дульным тормозом) M3 на Heavy Tank, T26E3 со спаренным телескопическим прицелом, M71C и Periscope Telescopes, M77F и M80D.

A.D.C. 90-C-3, 90mm Gun, (без дульного тормоза) M3 on Gun Motor Carriage, M36 or M36B1 with Coaxial Telescope, M76F.

c. Таблицы стрельбы включены в данную брошюру.

МЕТКОСТЬ. Стрельба на меткость из пушки М3 производилась снарядом Т30 с начальной скоростью 3,400 футов/сек по вертикальной цели с расстояния 2,100 ярдов. Наибольшее горизонтальное рассеивание составило 17 дюймов, а наибольшее вертикальное рассеивание 30 дюймов.

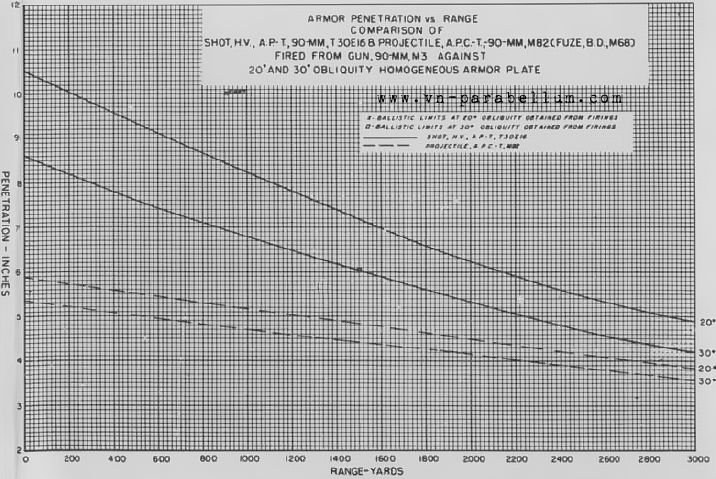

БРОНЕПРОБИВАЕМОСТЬ. Кривая показывает сравнение пробиваемости в зависимости от расстояния  для Projectile, A.P.C.-T., M82 и Shot, H.V., A.P.-T., T30E16 при стрельбе по гомогенной бронеплите с наклоном 20° и 30°. Иллюстрации включают обозначенные результаты стрельб по танку “Пантера”.

МАРКИРОВКА. Специальные метки наносятся красным цветом на каждую снарядную укупорку, контейнер или ящик:

HYPERVELOCITY
MV 3350 F/S

тяжёлый танк Т34

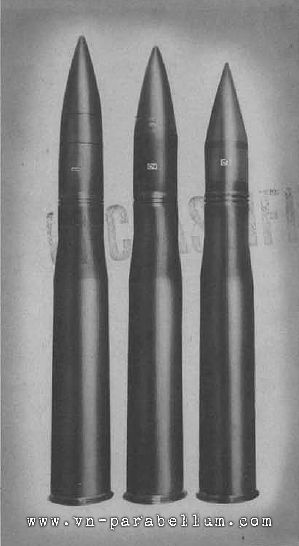

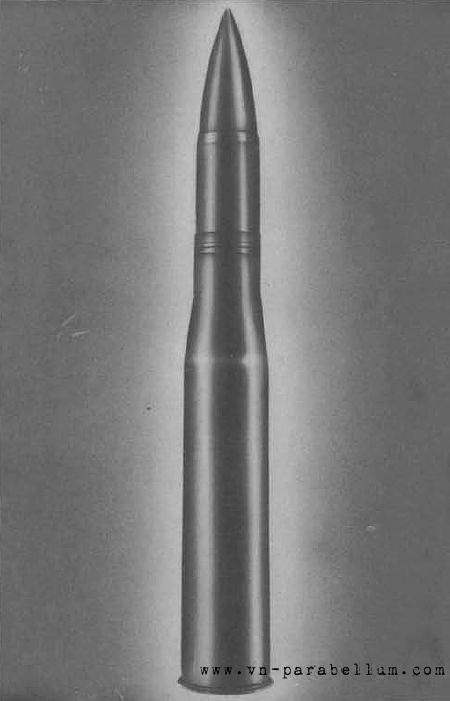

Унитарный выстрел, H.V., A.P.-T., T30E16 к 90мм пушке М3
тяжёлый танк Т34
Shot, H.V., A.P., 90mm, T30E16.
ПУШКА 90ММ М3. ВЫСТРЕЛ H.V., A.P.-T., T30E16. НАЧАЛЬНАЯ СКОРОСТЬ 3350 ФУТОВ/СЕК. ВЕС 16.7 ФУНТОВ. C7, 1.109.
Дальность

ярды
элевация

деления
подлётное время

секунды
наибольшая вертикальная поправка

футы
конечная скорость

футы/сек
0 0.0 0.00 0 3350
100 0.4 0.09 0 3305
200 0.9 0.18 0 3260
300 1.3 0.27 0 3216
400 1.8 0.36 1 3171
500 2.3 0.46 1 3127
600 2.8 0.56 1 3083
700 3.3 0.66 2 3039
800 3.8 0.76 2 2996
900 4.3 0.86 3 2953
1000 4.8 0.96 4 2910
1100 5.3 1.06 5 2868
1200 5.9 1.17 6 2826
1300 6.4 1.28 7 2784
1400 7.0 1.39 8 2742
1500 7.6 1.50 9 2701
1600 8.2 1.61 10 2660
1700 8.8 1.73 12 2620
1800 9.4 1.84 14 2580
1900 10.0 1.96 15 2540
2000 10.7 2.08 17 2500
2100 11.3 2.20 20 2461
2200 12.0 2.32 22 2422
2300 12.7 2.45 24 2383
2400 13.4 2.57 27 2345
2500 14.1 2.70 29 2307
2600 14.8 2.83 32 2269
2700 15.6 2.96 36 2232
2800 16.3 3.09 39 2195
2900 17.1 3.23 42 2159
3000 17.9 3.37 46 2123
3100 18.7 3.51 50 2087
3200 19.6 3.66 54 2052
3300 20.4 3.80 59 2017
3400 21.3 3.95 64 1982
3500 22.2 4.11 69 1948
тяжёлый танк Т34

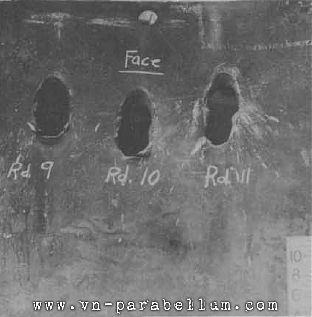

Полное пробитие орудийной маски и лобового листа немецкого танка Pz Kpfw V "Panther снарядом Shot, H.V., A.P., T30E16 с дистанции 800 ярдов.
тяжёлый танк Т34

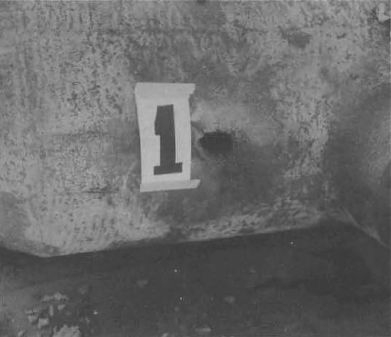

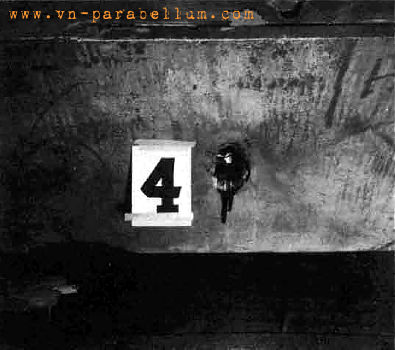

Полное пробитие в месте соединения шаровой установки курсового пулемёта с верхни м лобовым листом немецкого танка Pz Kpfw V "Panther" сделанное снарядом Shot, H.V., A.P., T30E16 с растояния 800 метров.
тяжёлый танк Т34
Полное пробитие нижнего лобового листа немецкого танка Pz Kpfw V "Panther" Tank сделанное снарядом Shot, H.V., A.P., T30E16, выпущенным с расстояния 600 ярдов.

тяжёлый танк Т34



SHOT, FIXED, A.P.-T., 90mm, T33

ОПИСАНИЕ. 90мм бронебойный снаряд Т33 выпускается в унитарном боеприпасе для 90мм пушки М3, установленной на тяжёлом танке Т26Е3 и самоходных артиллерийских установках М36 и М36В1. Снаряд является модификацией стандартного бронебойного снаряда М77, который был по иному закалён и получил баллистический обтекатель.

Длина:
Снаряд 14.78 дюйма
Полный боеприпас  37.53 дюйма
Вес:
Снаряд 24.06 фунта
Полный боеприпас  43.82 фунта
Начальная скорость 2,800 футов/сек

НАЗНАЧЕНИЕ. Это самый эффективный снаряд для поражения толстой гомогенной брони с хорошим рациональным углом наклона. Снаряд поразит все бронелисты немецкого танка Pz Kpfw V "Panther, кроме орудийной маски. ОН ПРОБЪЁТ ВЕРХНИЙ ЛОБОВОЙ ЛИСТ ТАНКА “ПАНТЕРА” С РАССТОЯНИЯ ДО 1,100 ЯРДОВ.

ДАННЫЕ ДЛЯ СТЕЛЬБЫ. а. Таблицы для стрельбы составлены для инструментов управления огнём на САУ М36 и М36В1 и тяжёлом танке Т26Е3. Это таблицы для стрельбы прямой наводкой для следующих боеприпасов:

Shot, A.P.-T., T33
Shot, H.V., A.P.-T., T30E16
Projectile, A.P.C.-T., M82
Shell, H.E., M71

б. В этой брошюре содержатся следующие данный для прицеливания:

A.D.C. 90-B-1, 90мм пушка, (с дульным тормозом) M3 на тяжёлом танке T26E3 со спаренным телескопическим прицелом M71C и перископическими телескопами M77F и M80D.

A.D.C. 90-C-3, 90мм пушка, (без дульного тормоза) M3 на самоходной артиллерийской установке M36 или M36B1 со спаренным телескопическим прицелом M76F.

c. Таблицы стрельбы включены в данную брошюру.

МЕТКОСТЬ. Стрельба на меткость производилась снарядом Т33 с начальной скоростью 2800 футов/сек из стандартной 90-мм пушки на дальность 700 ярдов по вертикальной цели. Было получено наибольшее горизонтальное рассеивание 16 дюймов и вертикальное 19 дюймов.

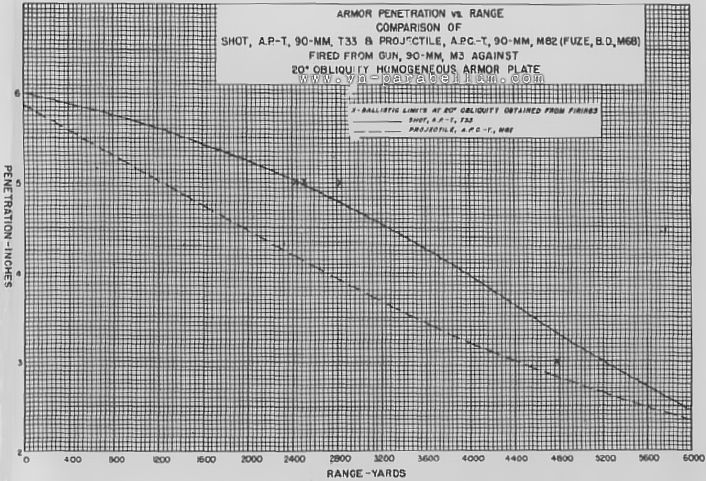

БРОНЕПРОБИВАЕМОСТЬ. Прилагаются кривые бронепробиваемости в сравнении со стандартным снарядом A.P.C.-T., M82 Projectile при стрельбе по гомогенной бронеплите имеющую наклон 20°. Включены иллюстрации полученных результатов для данного снаряда по немецкому танку Kpfw V "Panther".

МАРКИРОВКА. Специальные метки наносятся чёрным цветом на каждую снарядную укупорку, контейнер или ящик:

MV 2800 F/S

тяжёлый танк Т34

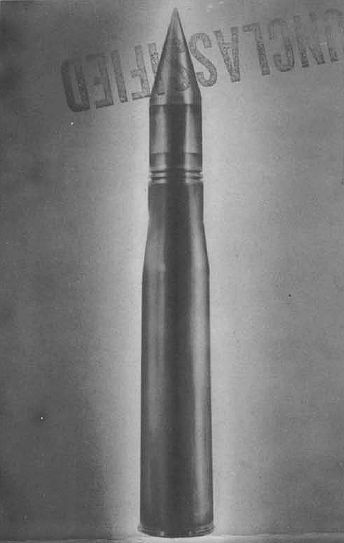

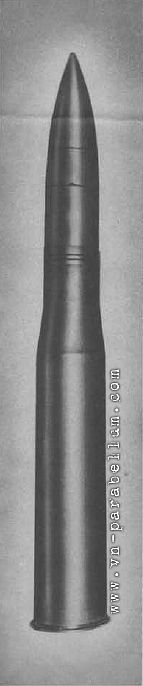

Унитарный выстрел A.P.-T., T33 к 90мм пушке М3.
тяжёлый танк Т34

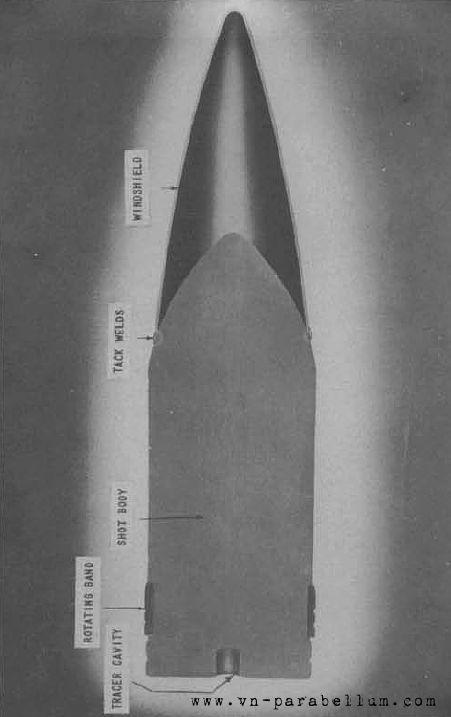

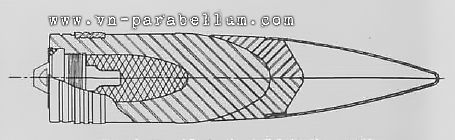

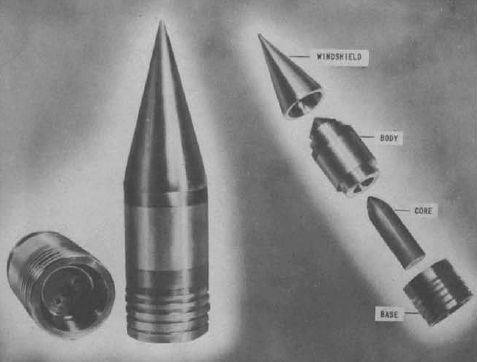

Shot, A.P., 90mm, T33 в разрезе.
GUN, 90MM, M3. SHOT, 90MM, A.P.-T., T33. MUZZLE VELOCITY, 2800 F/S. WEIGHT, 24.06 LBS.
ПУШКА 90ММ М3, ВЫСТРЕЛ A.P.-T., T33. НАЧАЛЬНАЯ СКОРОСТЬ 2800 ФУТОВ/СЕК. ВЕС 24.06 ФУНТОВ.
Дальность

ярды
Элевация

деления
Подлётное время

секунды
наибольшая вертикальная поправка

футы
конечная скорость

футы/сек
0 0.0 0.00 0 2800
100 0.6 0.11 0 2774
200 1.2 0.22 0 2747
300 1.9 0.33 0 2720
400 2.5 0.44 0 2694
500 3.2 0.55 1 2668
600 3.9 0.66 2 2642
700 4.6 0.77 2 2615
800 5.3 0.88 3 2588
900 6.0 1.00 4 2562
1000 6.7 1.12 5 2536
1100 7.4 1.44 6 2510
1200 8.1 1.36 7 2484
1300 8.9 1.48 9 2457
1400 9.6 1.61 10 2431
1500 10.4 1.73 12 2405
1600 11.2 1.85 14 2379
1700 12.0 1.98 16 2353
1800 12.8 4.11 18 2328
1900 13.6 2.24 20 2302
2000 14.4 2.37 23 2276
2100 15.2 2.50 26 2250
2200 16.0 4.63 29 2225
2300 16.9 2.77 32 2200
2400 17.8 2.91 35 2174
2500 18.7 3.05 38 2149
2600 19.6 3.19 41 2123
2700 20.5 3.33 45 2097
2800 21.4 3.47 49 2072
2900 22.3 3.62 53 2048
3000 23.3 3.77 58 2023
3100 24.3 3.92 63 1998
3200 25.3 4.07 68 1973
3300 26.3 4.22 73 1948
3400 27.3 4.38 78 1924
3500 28.3 4.54 84 1900
3600 29.4 4.70 90 1876
3700 30.5 4.86 96 1852
3800 31.6 5.02 103 1828
3900 32.7 5.19 110 1804
4000 33.8 5.36 117 1781
4100 35.0 5.53 124 1758
4200 36.2 5.70 132 1734
4300 37.4 5.87 140 1711
4400 38.6 6.05 149 1688
4500 39.8 6.23 158 1666
4600 41.1 6.41 167 1644
4700 42.4 6.59 177 1622
4800 43.7 6.78 187 1600
4900 45.0 6.97 197 1578
5000 46.4 7.16 208 1556
5100 47.8 7.35 219 1535
5200 49.2 7.55 231 1514
5300 50.7 7.75 243 1493
5400 52.2 7.95 256 1472
5500 53.7 8.16 270 1452
5600 55.2 8.37 294 1432
5700 56.8 8.58 299 1412
5800 58.4 8.80 314 1392
5900 60.0 9.02 330 1373
6000 61.7 9.24 346 1354
6100 63.4 9.46 363 1335
6200 65.1 9.69 381 1316
6300 66.9 9.92 399 1298
6400 68.7 10.16 418 1280
6500 70.5 10.40 438 1262
6600 72.4 10.64 459 1244
6700 74.3 10.89 481 1227
6800 76.3 11.14 503 1210
6900 78.3 11.39 546 1193
7000 80.4 11.65 550 1177

Примечание: стреляя из 90мм пушки М3 без дульного тормоза, установленной на самоходных артиллерийских установках М36 и М36В1 добавляйте поправку в 0.6 деления к каждому значению вертикальной наводки.

тяжёлый танк Т34

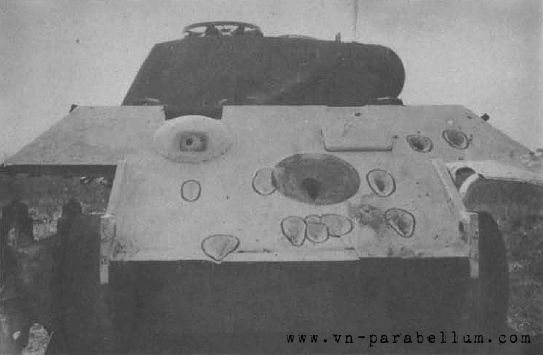

Немецкий танк Pz Kpfw V (Panther) перед обстрелом.
тяжёлый танк Т34
Немецкий танк Pz Kpfw V (Panther); Полное пробитие с расстояния 500 ярдов снарядом Shot, A.P., 90mm, T33.
тяжёлый танк Т34

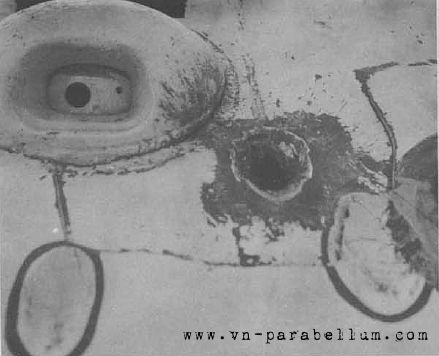

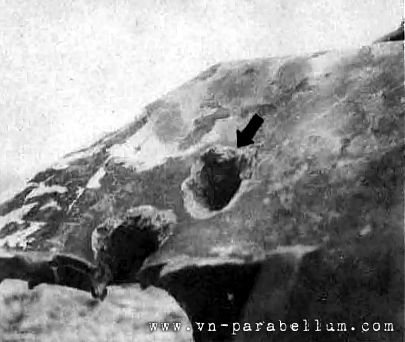

Полное пробитие верхнего лобового листа немецкого танка Pz Kpfw V (Panther) снарядом Shot, A.P., 90mm, T33 с расстояния 1000 ярдов.

тяжёлый танк Т34



Projectile, Fixed, A.P.C.-T., M82 (2,800 f/s M.V.)

ОПИСАНИЕ. Бронебойный снаряд М82 выпускается в унитарном боеприпасе для 90мм пушки М3, установленной на тяжёлом танке Т26Е3 и самоходных артиллерийских установках М36 и М36В1. Снаряд имеет бронебойный колпачёк, баллистический обтекатель и взрывной заряд "D", приводимый в действие запалом B.D., M68.

Длина:
Снаряд   16.40 дюйма
Полный боеприпас  38.24 дюйма
Вес:
Снаряд  24.11 фунта
Полный боеприпас 43.87 фунта
Начальная скорость 2,800 футов/сек

НАЗНАЧЕНИЕ. Начальная скорость этого снаряда 2800 футов/сек. Бронебойный колпачёк делает данный снаряд особенно эффективным против толстой брони с лицевой закалкой. Взрывной заряд чрезвычайно эффективен, когда броня пробита. ПРОБИТИЯ МОГУТ БЫТЬ ДОСТИГНУТЫ ПО ЛЮБЫМ БРОНЕЛИСТАМ ТАНКОВ "ПАНТЕРА" И "КОРОЛЕВСКИЙ ТИГР", КРОМЕ ВЕРХНЕГО ЛОБОВОГО ЛИСТА И ОРУДИЙНОЙ МАСКИ.

ДАННЫЕ ДЛЯ СТЕЛЬБЫ. а. Таблицы для стрельбы составлены для инструментов управления огнём на САУ М36 и М36В1 и тяжёлом танке Т26Е3. Это таблицы для стрельбы прямой наводкой для следующих боеприпасов:

Shot, A.P.-T., T33
Shot, H.V., A.P.-T., T30E16
Projectile, A.P.C.-T., M82
Shell, H.E., M71

б. В этой брошюре содержатся следующие данный для прицеливания:

A.D.C. 90-B-1, 90мм пушка, (с дульным тормозом) M3 на тяжёлом танке T26E3 со спаренным телескопическим прицелом M71C и перископическими телескопами M77F и M80D.

A.D.C. 90-C-3, 90мм пушка, (без дульного тормоза) M3 на самоходной артиллерийской установке M36 или M36B1 со спаренным телескопическим прицелом M76F.

c. Таблицы стрельбы включены в данную брошюру.

МЕТКОСТЬ. Стрельба на меткость снарядом с начальной скоростью 2,800 футов/сек из пушки М3 на дальность 2,100 ярдов по вертикальной цели дала горизонтальное рассеивание 41 дюйм и 70 дюймов рассеивания по вертикали.

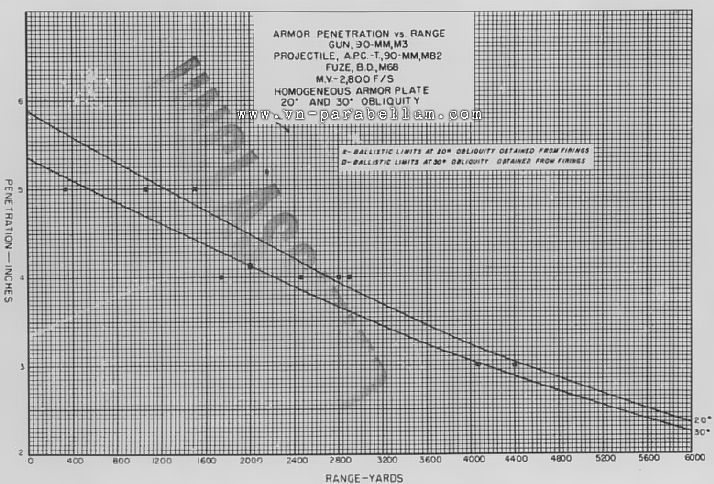

БРОНЕПРОБИВАЕМОСТЬ. В эту книгу включены кривые бронепробиваемости в зависимости от расстояния для снарядов, которыми выстрелили по гомогенной наклонной броне с наклоном 20° и 30°. Дальше представлены изображения, демонстрирующие результаты стрельб этим снарядом по плитам, идентичным тем, что на танке "Пантера".

МАРКИРОВКА. Специальные метки наносятся чёрным цветом на каждую снарядную укупорку, контейнер или ящик:

MV 2800 F/S

тяжёлый танк Т34
Унитарный патрон, A.P.C.-T., M82 к 90мм пушке М3.
тяжёлый танк Т34
A.P.C.-T., 90mm, M82 в разрезе.
ПУШКА 90MM, M3. СНАРЯД A.P.C.-T., M82. ЗАПАЛ B.D., M68. НАЧАЛЬНАЯ СКОРОСТЬ, 2800 ФУТОВ/СЕК. ВЕС 24.11 ФУНТОВ.
Дальность

ярды
Элевация

деления
Подлётное время

секунды
наибольшая вертикальная поправка

футы
конечная скорость

футы/сек
  0.0 0.00 0 2800
100 0.6 0.11 0 4777
200 1.3 0.22 0 2753
300 1.9 0.33 0 2729
400 2.5 0.44 1 2706
500 3.2 0.55 1 2683
600 3.9 0.66 2 2660
700 4.5 0.77 2 2636
800 5.2 0.88 3 2612
900 5.9 1.00 4 2589
1000 6.6 1.12 5 2566
1100 7.3 1.44 6 2543
1200 8.1 1.36 7 2520
1300 8.8 1.48 8 2496
1400 9.5 1.60 10 2473
1500 10.3 1.72 12 2450
1600 11.1 1.84 14 2427
1700 11.8 1.96 16 2403
1800 12.6 2.08 18 2380
1900 13.4 2.21 20 2357
2000 14.2 2.34 22 2334
2100 15.0 2.47 24 2311
2200 15.8 2.60 27 2288
2300 16.6 2.73 30 2265
2400 17.4 2.86 33 2242
2500 18.3 3.00 36 2220
2600 19.2 3.14 39 2198
2700 20.0 3.28 43 2176
2800 20.9 3.42 47 2153
2900 21.8 3.56 51 2130
3000 44.7 3.70 55 2108
3100 23.6 3.84 59 2086
3200 24.5 3.99 64 2063
3300 25.4 4.13 69 2041
3400 26.4 4.28 74 2019
3500 27.4 4.43 79 1997
3600 28.4 4.58 84 1975
3700 29.3 4.73 90 1953
3800 30.3 4.88 96 1931
3900 31.3 5.04 102 1910
4000 32.4 5.20 109 1889
4100 33.5 5.36 116 1868
4200 34.5 5.52 123 1847
4300 35.6 5.68 130 1826
4400 36.7 5.85 138 1805
4500 37.9 6.02 146 1784
4600 39.1 6.19 154 1763
4700 40.3 6.36 163 1743
4800 41.5 6.53 174 1722
4900 42.7 6.71 182 1701
5000 44.0 6.89 192 1681
5100 45.3 7.07 202 1662
5200 46.6 7.25 413 1642
5300 47.9 7.44 224 1623
5400 49.2 7.62 235 1604
5500 50.5 7.81 247 1585
5600 51.9 8.00 259 1566
5700 53.2 8.19 474 1547
5800 54.6 8.39 285 1528
5900 56.1 8.59 299 1509
6000 57.5 8.79 313 1491
6100 59.0 8.99 328 1473
6200 60.5 9.20 343 1455
6300 62.0 9.41 359 1437
6400 63.6 9.62 375 1419
6500 65.2 9.84 392 1401
6600 66.8 10.06 410 1384
6700 68.5 10.28 428 1366
6800 70.2 10.50 447 1349
6900 71.9 10.73 466 1333
7000 73.6 10.96 486 1316
Примечание: Стреляя из 90мм пушки М3 с дульным тормозом на тяжёлом танке T26E3, добавляйте 0.4 деления к всем значениям вертикальной наводки.

С треляя из 90мм пушки М3 без дульного тормоза, установленной на самоходных артиллерийских установках М36 и М36В1 добавляйте поправку в 0.3 деления к каждому значению вертикальной наводки.
тяжёлый танк Т34

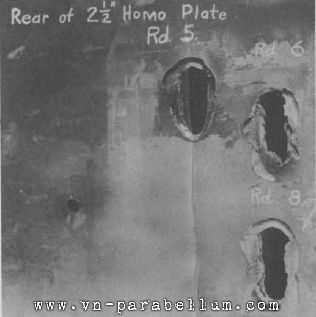

Полное пробитие снарядом A.P.C., M82 (нач.скорость 2800 футов/сек) 2.5 дюймов гомогенной брони с наклоном 55°. (Нижний лобовой лист танка "Пантера" составляет 2.4 дюйма при 55°.) Пробития достигнуты со следубщих расстояний: Rd. 5, сквозное; Rd. 6, 650 ярдов; Rd. 8, 950 ярдов.
тяжёлый танк Т34
Complete penetration of Projectile, A.P.C., M82 (2800 f/s M.V.) fired against 2.5 in. of homogeneous armor late at 55° obliquity. (Lower nose plate of "Panther" Tank is 2.4 in. at 55°.) Penetration obtained at the following ranges: Rd. 5, Point Blank; Rd. 6, 650 yards; Rd. 8, 950 yards.
тяжёлый танк Т34
Снаряд A.P.C., M82 (нач. скорость 2800 футов/сек) выстреленный по 1.5-дюймовой гомогенной броне, имеющей наклон 50°. (Бортовая броня надстройки танка "Пантера" составляет 1.5 дюйма при 40°). Прообития получены со следующих расстояний: Rd. 9, 4800 ярдов; Rd. 10, 5450 ярдов; Rd. 11, 5850 ярдов.

тяжёлый танк Т34

тяжёлый танк Т34
Все боеприпасы к 90мм пушке М3 No. 1-Projectile, A.P.C.-T., 90mm, M82; No. 2-Shot, A.P.-T., 90mm, T33; No. 3-Shot, H.V., A.P.-T., 90mm, T30E16. Все снаряды снабжаются 90мм гильзой M19.

тяжёлый танк Т34

тяжёлый танк Т34

примечание
© первод Вадима Нинова. Запрещается использование перевода без разрешения переводчика
источники
ARMOR-PIERCING AMMUNITION FOR GUN, 90-mm, M3 -- OFFICE OF THE CHIEF OF ORDNANCE. WASHINGTON, D.C. JANUARY 1945
