Gepanzerte Selbstfahrlafette fuer Sturmgeschutz 7.5 см Kanone Ausfuhrung G (SdKfz 142)

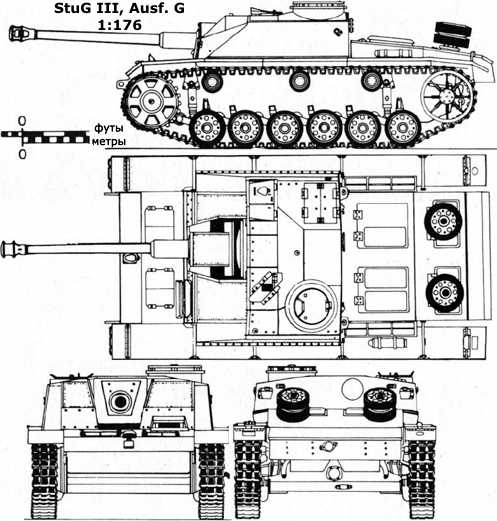

Ранний StuG III Ausf.G
тип штурмовое орудие высота 216 см
вес 23,900 кг ширина

295 см

радио FuG15 или FuG16 длина без орудия 540 см
экипаж 4 человека:
командир - в рубке слева сзади
наводчик - в рубке слева посередине
заряжающий - в рубке справа сзади
водитель - в рубке слева впереди
вылет орудия 137 см
вооружение 7.5cm Stuk 40 L/48 7.92mm M.G.34
размещение
лоб рубки внутри рубки
боекомплект 54 выстрела 600 патронов
элевация +20° -6°
ручная
ручная
траверс 10° влево и 10° вправо, ручной ручной
прицелы SflZF1a ~
Высота линии огня 157 см ~
тип гусеницы Kgs 61/400/120 - сталь ширина гусеницы 40 см
шаг гусеницы 12 см
звеньев в гусенице 93
длина опорной поверхности гусеницы 286 см брод 80 см
давление на грунт 1,04 кг/см2 стена 60 см
клиренс 39 см ров 260 см
радиус разворота 5,85 м градиент 30°
двигатель

Maybach HL120TRM, 12 цилиндров, V 60°,
11,8 л3

запас топлива 310 л
мощность 300 л.с. @ 3000 об/мин коробка передач 5 передних
1 задняя
топливо бензин автономность по дороге 155 км
расход топлива, шоссе 200 л / 100 км автономность по просёлку 95 км
расход топлива, просёлок 326 л / 100 км скоросто по дороге 40 км/ч
удельная мощность 12,6 л.с./тонну скорость по просёлку

24 км/ч

броня лоб борт корма верх низ
корпус

50+30/80 мм > 69°

30 мм > 90°

50 мм > 80° 16 мм > 0° 16 мм > 0°
надстройка 50+30/80 мм > 80° 30 мм > 79° 30 мм > 90° 11-17 мм > 0-15° -
маска 80 мм > Saukopf
тип брони катанная гомогенная соединение сварка и болты
время выпуска декабрь 1942 - март 1945 количеситво 7720 + 173 конвертированных из Pz.Kpfw.III
производители Altmaerkische Kettenwerk, GmbH;
MIAG (с февраля 1943)

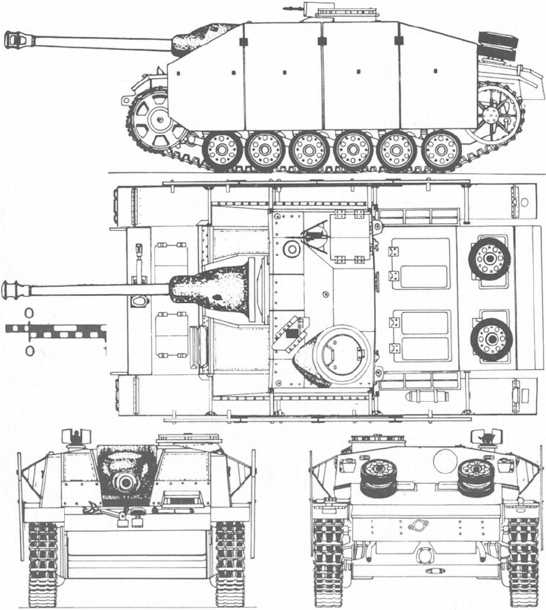

Поздний StuG III Ausf.G
навигация по теме

StuG III Ausf A-G (Sd.Kfz.142) - статья

Галерея StuG III, StuH 42, StuG III Flamm

StuG III - организация, оснащение, тактика

источники

Chamberlain, Peter, and Hilary Doyle -- Encyclopedia of German Tanks of World War Two. -- Technical ed. Thomas L. Jentz. London: Cassell & Co., 2000.

Spielberger, Walter J. -- Sturmgeschutz & Its Variants. -- Atglen, PA: Schiffer Publishing, Ltd., 1993.

Hogg, Ian V. -- The Greenhill Armoured Fighting Vehicles Data Book. -- London: Greenhill Books, 2000.
