Gepanzerte Selbstfahrlafette fuer Sturmgeschutz 7.5 см Kanone Ausfuhrung A (SdKfz 142)

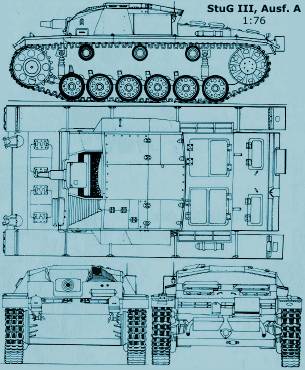

Чертёж StuG III Ausf.A. Немецкие танки и САУ. *Parabellum*
GtuG III Ausf. A
тип штурмовое орудие высота 195 см
вес 19,600 кг ширина 292 см
радио SCR508/528/538 длина без орудия 538 см
экипаж 4 человека:
командир - в рубке слева сзади
наводчик - в рубке слева посередине
заряжающий - в рубке справа сзади
водитель - в рубке слева впереди
вылет орудия 0 см
вооружение 7.5cm Stuk 37 L/24
размещение
лоб рубки
боекомплект 44 выстрела
элевация +20° -10°
ручная
траверс 12° влево и 12° вправо, ручной
прицелы ?
высота линии огня 150 см
тип гусеницы сталь ширина гусеницы 36 см
шаг гусеницы 12 см
звеньев в гусенице 93
длина опорной поверхности гусеницы 286 см брод 80 см
давление на грунт 0,95 кг/см2 стена 60 см
клиренс 38,5 см ров 260 см
радиус разворота 5,85 м градиент 30°
двигатель

Maybach HL120TR, 12 цилиндров, V 60°,
11,8 л3

запас топлива 310 л
мощность 300 л.с. @ 3000 об/мин коробка передач 5 передних
1 задняя
топливо бензин автономность по дороге 160 км
расход топлива, шоссе 187 л / 100 км автономность по просёлку 100 км
расход топлива, просёлок 310 л / 100 км скоросто по дороге 30 км/ч
удельная мощность 15,3 л.с./тонну скорость по просёлку

?

двигатель

Maybach HL120TR, 12 цилиндров, V 60°,
11,8 л3

запас топлива 310 л
мощность 300 л.с. @ 3000 об/мин коробка передач 5 передних
1 задняя
топливо бензин автономность по дороге 160 км
расход топлива, шоссе 187 л / 100 км автономность по просёлку 100 км
расход топлива, просёлок 310 л / 100 км скоросто по дороге 30 км/ч
удельная мощность 15,3 л.с./тонну скорость по просёлку

?

броня лоб борт корма верх низ
корпус

50 мм > 69°

30 мм > 90°

30 мм > 60° и 80° 16 мм > 0° 16 мм > 0°
надстройка 50 мм > 80° 30 мм > 90° 30 мм > 60° 11-17 мм > 0-12° -
9 мм > 60° (поверх основной брони)
маска 50 мм > 75°
тип брони катанная гомогенная соединение сварка и болты
время выпуска июнь 1940 - май 1941 количеситво 30
производители Daimler-Benz AG
навигация по теме

StuG III Ausf A-G (Sd.Kfz.142) - статья

Галерея StuG III, StuH 42, StuG III Flamm

StuG III - организация, оснащение, тактика

источники

Chamberlain, Peter, and Hilary Doyle -- Encyclopedia of German Tanks of World War Two. -- Technical ed. Thomas L. Jentz. London: Cassell & Co., 2000.

Spielberger, Walter J. -- Sturmgeschutz & Its Variants. -- Atglen, PA: Schiffer Publishing, Ltd., 1993.

Hogg, Ian V. -- The Greenhill Armoured Fighting Vehicles Data Book. -- London: Greenhill Books, 2000.
