Heavy Tank T32
тяжёлый танк Т32

Успешное применение более бронированного танка М4А3Е2 в Европе осенью 1944 продемонстрировало необходимость в лучшей бронезащите. 7 декабря 1944 Сухопутные Войска Армии США рекомендовали, чтобы Артиллерийский Департамент создал модификацию нового танка Першинг, но с большей бронёй. Служба Тыла приказала, чтобы к выполнению поставленной задачи приступили немедленно. Было два варианта решения этой задачи. Первый – выпускать в основном стандартные Першинги с большей бронёй и пониженным передаточным соотношением для сохранения разумного уровня подвижности. Машина получила обозначение тяжёлый (позднее средний) танк Т26Е5 (heavy tank T26E5). Более дальновидным решением было бы разработать новый танк с максимальным использованием компонентов Першинга. ОСМ 26606 от 8 февраля 1945 рекомендовало сконструировать четыре таких пилотных машины и назвало их тяжёлый танк Т32 (heavy tank T32). Формальное одобрение данного проекта было оформлено в марте.

Тяжёлый танк Т32Е1. Вид спереди справа.
Тяжёлый танк Т32Е1. Вид спереди справа.

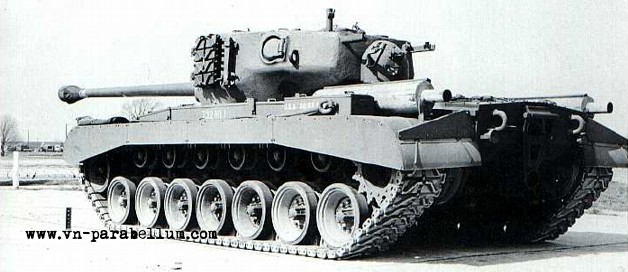

Тяжёлый танк Т32, пилот №1. Вид сзади слева.
Тяжёлый танк Т32, пилот №1. Вид сзади слева.

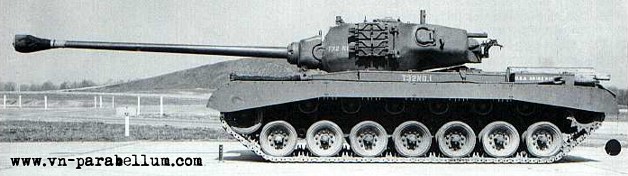

Тяжёлый танк Т32, пилот №1. Вид слева, пушка вперёд.
Тяжёлый танк Т32, пилот №1. Вид слева, пушка вперёд.

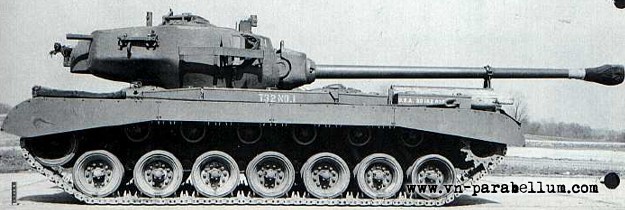

Тяжёлый танк Т32, пилот №1. Вид слева
Тяжёлый танк Т32, пилот №1. Вид слева, башня повёрнцта назад, ствол закреплён на корме замком по-походному.
Тяжёлый танк Т32, пилот №1. Вид спереди.
Тяжёлый танк Т32, пилот №1. Вид спереди.

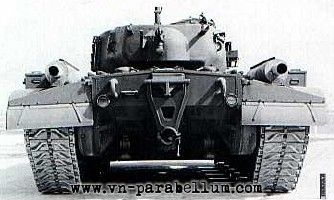

Тяжёлый танк Т32, пилот №1. Вид сзади.
Тяжёлый танк Т32, пилот №1. Вид сзади.

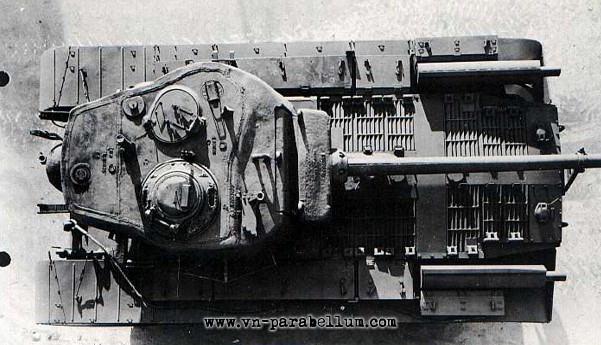

Тяжёлый танк Т32, пилот №1
Тяжёлый танк Т32, пилот №1

Разработка нового танка шла на уровне высокого приоритета. К 10 апреля 1945 был почти готов макет и около 80% чертежей первых двух пилотов. Силовая установка состояла из двигателя Ford GAC V-12 и трансмиссии с поперечной передачей, которые планировалось использовать на тяжёлом танке Т29.  Задействовалось как можно больше компонентов от Першинга, однако пришлось добавить ещё один опорный каток на торсионной подвеске доведя их количество с каждой стороны до семи. Устанавливались 23-дюймовые гусеницы Т80Е1 от Першинга с 5-дюймовыми шпорами, чтобы уменьшить давление на грунт. Для четырёх пилотов определили 90мм пушку Т15Е2 с высокой начальной скоростью снаряда и .30 cal спаренный пулёмёт. У этого орудия было раздельное заряжание с очень длинной гильзой, что потребовало переделать боеукладку, имевшуюся на Першинге. 90мм пушка Т15Е2 имела начальную скорость снаряда 3200 футов/сек (975.36 м/с) у 24-фунтового (10.8862169 кг) бронебойного снаряда AP T43 и 3750 футов/сек (1143 м/с) у 16.7-фунтового (7.57499258 кг) подкалиберного HVAP T44. Лобовая броня корпуса 5 дюймов (12.7 см) под углом 54 градуса от вертикали. Броня башни варьировалась от 11 ¾ дюйма (29.845 см) спереди до 6 дюймов (15.24 см) сзади. У первых двух пилотов лоб корпуса был литым, а у помощника водителя имелся курсовой пулемёт. Оба, водитель и его помощник имели по одному одинарному перископу в люке над их сиденьями. Пилоты 3 и 4 собрали из катанного бронелиста на лбу корпуса и без курсового пулемёта на нём. На последних двух машинах у водителя появился перископ с широким углом обзора, установленный на лобовой броне, а люки водителя и его помощника сдвигались, а не откидывались при открывании и не могли блокироваться при некоторых углах поворота башни. ОСМ 28680 от 9 августа 1945 пересмотрело характеристики и рекомендовало, чтобы пилоты 3и 4 переименовали в тяжёлый танк Т32Е1.

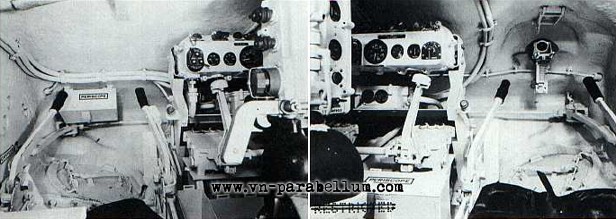

Тяжёлый танк Т32. Вид на рабочее место водителя (слева) и помощника водителя (справа). Оба имели свои механизмы управления танком.
Тяжёлый танк Т32. Вид на рабочее место водителя (слева) и помощника водителя (справа). Оба имели свои механизмы управления танком.

Пилоты 1 и 2 были готовы 15 января и 19 апреля 1946 соответственно и доставлены на Абердинский полигон. Пилоты 3 и 4 (Т32Е1) были готовы 14 мая и 19 июня 1946. Номер 3 отправили в Форт Нокс, а четвёртая машина осталась в Детройтском Арсенале для инженерных исследований.

Т32 был первым танком с трансмиссией типа кросс драйв, ставшей стандартной на американских танках.

Тяжёлый танк Т32 никогда не был стандартизирован.

90мм пушка Т15
90мм пушка Т15. Она имела унитарное заряжание. Длинные боеприпасы доставляли массу неудобств при заряжании в тесной башне, поэтому пушку модифицировали под раздельное заряжание и назвали Т15Е2.

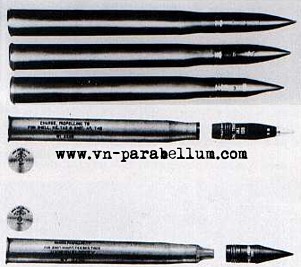

Вверху изображены три унитарных боеприпаса к90мм пушке Т15
Вверху изображены три унитарных боеприпаса к 90мм пушке Т15. Из-за их большой длины их модифицировали в боеприпасы раздельного заряжания (два нижних выстрела). Тем не менее, гильза имела длину более 3 футов и всё равно доставляла проблемы при заряжании.
90mm Gun T15E2
90мм пушка Т15Е2
размещение тяжёлый танк Т32, на лафете Т119;
тяжёлый танк Т32Е1,на лафете Т119
длина каморы (без нарезов) 103.378 см
длина нарезной части 526.288 см
длина каморы (до края снаряда) 93.218 см
длина канала 536.448 см
длина ствола 629.666 см, 70 калибров
длина отката затвора 22.86 см
длина от среза ствола до задней части затвора 652.526 см
дополнительная длина, с дульным тормозом М3 40.64 см
общая длина 693.166 см
диаметр канала 8.99922 см
объём каморы 1 239.52 куб. см (рассчётное)
вес ствола (без дульного тормоза) 1 483.24705 кг
вес всей пушки (без дульного тормоза) 2 313.32109 кг
вес дульного тормоза Т19 68.0388555 кг
общий вес 1 551.28591 кг
тип затвора полуавтоматический, вертикальный
нарезы 32 нарезов, правосторонние, 1 оборот/32 калибра
боеприпасы раздельного заряжания
запал ударного типа
вес всего боеприпаса AP T43 Shot (APBC-T) - 23.2 кг
HVAP T44 Shot (APCR-T) - 20 кг
HE T42 Shell (HE) - 22.9 кг
вес снаряда AP T43 Shot (APBC-T) - 10.9 кг
HVAP T44 Shot (APCR-T) 7.6 кг
HE T42 Shell (HE) - 10.6 кг
наибольшее давление пороховых газов 41,500 фунтов на кв.дюйм
наибольшая скорострельность 4 выстрела/мин
начальная скорость AP T43 Shot (APBC-T) - 975 м/с
HVAP T44 Shot (APCR-T) - 1143 м/с
HE T42 Shell (HE) - 22.9 кг - 975 м/с
дульная энергия снаряда AP T43 Shot (APBC-T) - 1711 ft-tons
HVAP T44 Shot (APCR-T) - 1628 ft-tons
HE T42 Shell (HE) - 22.9 кг - 1654 ft-tons
далность стрельбы HE T42 Shell (HE) - 24.687 м
бронепробиваемость 90мм пушки Т15Е2
по гомогенной броне, под углом встречи 30 град. от вертикали
тип снаряда начальная скорость, м/с дальность, м
914 1829
AP T43 Shot (APBC-T) 975 127 мм 122 мм
HVAP T44 Shot (APCR-T) 1143 221 мм 73 мм
бронепробиваемость 90мм пушки Т15Е2
по гомогенной броне, под углом встречи 55 град. от вертикали
тип снаряда начальная скорость, м/с дальность, м
914 1829
AP T43 Shot (APBC-T) 975 74 мм 71 мм
HVAP T44 Shot (APCR-T) 1143 94 мм 64 мм
Чертёж - тяжёлый танк Т32
Чертёж - тяжёлый танк Т32
Чертёж - тяжёлый танк Т32Е1
Чертёж - тяжёлый танк Т32Е1
источники

Peter Chamberlen and Chris Ellis -- British and American Tanks of World War Two -- Silverdale Books, 2004

R. P. Hunnicutt -- A History Of The American Heavy Tank -- Feist Publications

Robert J. Icks -- A History Of The American Heavy Tank -- AFV Weapons Profile, 41
