Анатомия пульДОТа

автор
Алексей Ардашев, инженер
Рис. Михаила Шмитова

В советских довоенных пулемётных ДОТах (пульДОТах), как правило, устанавливали станковое пулемёты системы X Максима, улучшенные в 1910 г тульскими оружейниками П.П. Третьяковым и И.А. Пастуховым. Ствол "Максима" имел водяное охлаждение, его скорострельность достигала 600 выстрелов в минуту, дальность прицельного огня 600 - 1000 м, заградительную же стрельбу можно было вести на дистанции до 2000 м. Применили и пулемёты с воздушным охлаждением, у которых при перегреве от частой стрельбы стволы заменяли запасными Те и другие монтировались на деревянных, со стальным каркасом или на цельнометаллических лафетах - станках.

В 1929 г. на вооружение приняли амбразурный узел и станок Юшина с сектором обстрела около 100 градусов. Он представлял собой стальную раму с приваренным к ней узлом для кропления "максима" таким же. как на станке Соколова Внешне новый станок напоминал велосипед без колёс с деревянным сидением, с крепежом для короба с патронной лентой. Вверху был сектор с зажимами, фиксировавшими станок в нужном направлении.

В 1931 - 1938 гг для "максимов" в ДОТах применяли дубовые станки типа - Гитара" с поворачивавшимся в стороны вертлюгом На горизонтальном столе находились специальная пииеика и стрелка-указатель для грубого наведения на цель Для вертикальной наводки служил штатный подъемный механизм пулемета Под "гитарой" располагался прорезиненный мешок, в который, через отверстие в поворотной балке и патрубок ссыпались стреляные гильзы Через систему гофрированных шлангов. один кз которых крепился к ствольной коробке, а другой к мешку, вентилятором отсасывались пороховые газы.

Вода подавалась в кожух насосом по шлангу из настенного бака, нагретая сливалась з подковообразную емкость, остывала и возвращалась в бак.

Металлический станок поворачивал на цепь первый номер расчета, располагавшийся на сиденье велосипедного типа и упиравшийся ногами в пол вертикальное наведение производил подъёмным винтом второй номер Для непрямого наведения предназначался визир с обозначенными и уже пристрелянными ориентирами и границами затрадительного огня. Снаружи амбразуры закрывались бронированными щитками, внутри не пропускавшей отравляющие газы маской из пропитанного особым составом брезента.

Настоящее название "гитары" - станок П-31 системы Горносталева. Его приняли на вооружение в 1931 г. для новых укрепленных рай- снов. Он представлял собой обитый железом деревянный стол с поворачивавшимся на оси на 60 - 80' основанием для пулемета и сидением. Дубовые части во избежание порчи обрабатывались олифой и покрывали стандартной для армии зелёной краской.

Поскольку обзор через амбразуру, закрытую герметичным приспособлением, был неважным, расчеты пользовались артиллерий- ским способом стрельбы с закрьных позиций. Управлял ею наблюдатель по таблицам заране® пристрелянных ориентиров.

Коробка для патронов была справа на держателе, а напротив, о стене ДОТа устраивали нишу, в которую она входила при поворотах станка На каждый пулемет полагались 20 - 24 матерчатые пенгы с 5 - 6 тыс. патронов, еще 30 тыс. держали в цинковых ящиках.

В 1950 - 1953 гг. довоенные укрепленные районы модернизировали, заменив гтулемет- ные станки новыми, с шаровым приводом щит- коз амбразур Улучшили и систему вентиляции боевого отделения. А в 70-е в казематных установках ДОТ-4 вместо 45-мм 1анковых пушек образца 1934 г монтировали крупнокалиберные пулемёты.

В 1971 - 1974 гг в тульском Конструкторском бюро приборостроения создали установки 6У11 и 6У10 для размещения 12,7-мм пулеметов НСВС "Утёс" - в амбразурах ДОТ-4 и П-81.

Кстати, амбразура (фр. - бойница) - не только главный, но и самый уязвимый элемент ДОТа так как находится в чаще обстреливаемых фронтальной или боковых стенах. Для защиты от прямых попаданий их оборудуют бронированными заслонками либо стальными наружными щитами.

В первых ДОТах амбразуры представляли собой отверстие в напольной (передней) стене, в которое нередко залетали снаряды, пули и осколки, поражавшие расчеты Поэтому в межвоенный период амбразуры оснащали сплошными бронещитами толщиной до 40 мм либо щитами со щелями для наблюдения, стены делали ступенчатыми, предотвращающими рикошеты Однако, зги средства защиты не защищали пулеметчиков от огня пушек танков, самоходных орудий и огнеметов.

В советских ДОТах, возведенных на западных границах, использовали казематные шаровые установки для пулемётов и пушек, которые обеспечивали неуязвимость расчетов и герметичность боевого отделения Впрочем, рассмотрим ранние изделия такого назначения.

Например, амбразурную заслонку Юшина образца 1929 г. Она состояла из внеи ;неи и внутренней пластин с отверстием размером 180 на 250 мм. соединённых между собой и стенами. Между ними была броневая V-образная заслонка Она перемещалась вверх и вниз и отбрасывала пули и осколки. Амбразурными узлами Юшина, но без пулеметов, оснащали еще и командные и командно-наблюдательные пункты и когда узлов было несколько, сектор обзора достигал 180°.

В 1930 г создали заслонки типа П-30 толщиной 40 мм, устанавливавшиеся тюд утлом ЗСо и опиравшиеся на на клонные боковины В состав такого амбразурного узла входила еще и горизонтальная бронированная плита толщиной 20 мм П-30 применялись вместе с пулемётными станками Юшина. были лучше предшественниц, но оказались тяжелыми и в 1931 г. дли оснащения укрепленных районов приняли усовершенствованный узел П-31. Его отличала от П-30 наклонная. изогнутая бронезаслонка той же толщины с ручкой для закрывания вверху, действовать которой было удобнее из-за перерас пределения масс у оси вращения Герметизирующая система не протекала в помещение ДОТа боевые отравляющие вещества.

Другой амбразурный узел. Н-31 применявшийся для оснащения бетонированных командных и наблюдательных пунктов, отличался от П-31 увеличенной шириной заслонки и тем. что в нем предусматривалось место для стереотрубы.

Созданная в кенце 30-х годов казематная пулеметная установка НПС 3 считалась едва ли самой совершенной для своего времени. Она состояла из броневого внешнего короба, двух плит, шара, обеспечивающего защиту расчета от поражающих элементов и отравляющих веществ. связанных болтами внешнего и внутреннего бронекоробов. соединённой с шаром качающейся части (рама с подъемным механизмом) и сектора, служившего для поворота установки Вообще-то НПС-3 проектировалась для спаренных "максимов", но обычно ставили один, а на левей части монтировали оптиче ский прицел В 50-е гг ими заменяли устаревшие пулеметные станки Юшина и ПС-31.

А для замены ПС-31 и П-31 предназначалась пулеметная система ПСК 2 с сектором обстрела 80 градусов состоявшая из броневых наружного короба, двух плит, между ними шара со смотровым оконцем, качающейся части, сектора и откидного сидения.

В начале 50-х гг. принялись обновлять амбразурные узлы устачавливая. например. И8-ДЮ и ИВ-ДИ. По устройству они были близки к НПС-3, но отличались шаром меньшего диаметра. Эти установки состояли из внешнего бронекорооа, двух плит. шара, его обоймы, качающейся части, небольшого внутреннего короба. сектора, гильзоприёмника, оптического прицела и системы "слепой" наводки.

Стоит напомнить, что незадолго до Великой Отечественной войны каждый расчет пулеметного ДОТа получил карточку стрельбы. На ней обозначались директрисса. ориентиры, границы секторов обстрела. Позже эту информацию дополнили фотопанорадай местности.

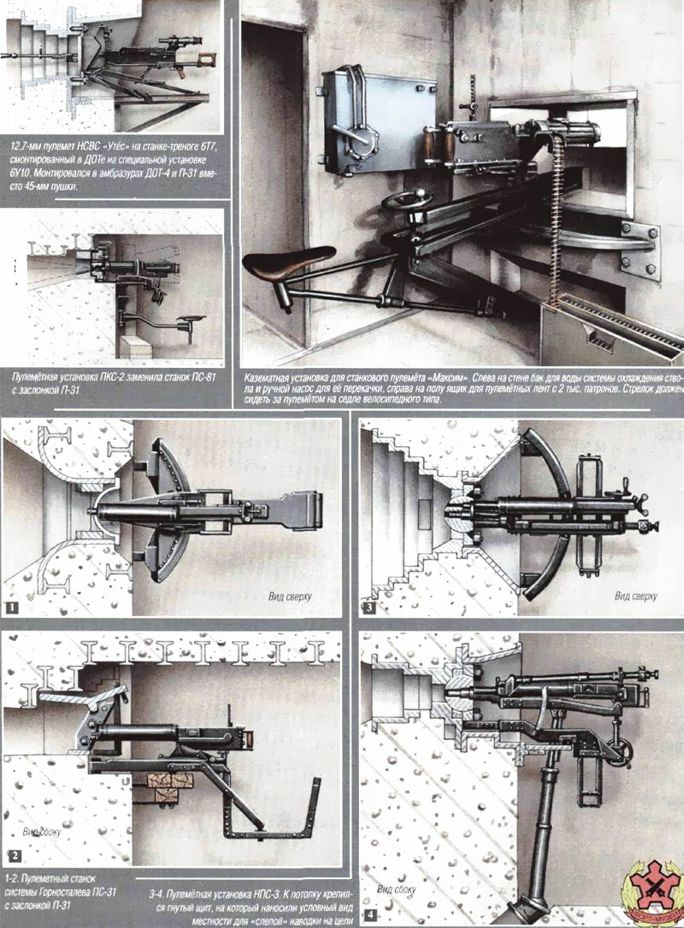

пулемётные станки и установки в ДОТах

источник

Алексей Ардашев, инженер. Рис. Михаила Шмитова -- МУЗЕЙ ФОРТИФИКАЦИИ -- ТМ, №3, 2008
