Medium Tank T22, T22T1
средний танк Т22, Т22Е1

американский танк Т23

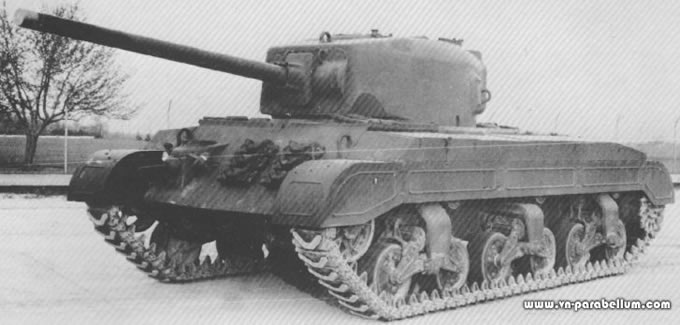

Пилотный танк Т23 №2. Март 1943.

В июне 1943 Крайслер Корпорейшн изготовил два пилотных средних танка Т22. Их регистрационные номера: 30104304 у пилота номер 1 и 30104305 у пилота номер 2. Эти танки в целом повторяли дизайн среднего танка Т20. Хотя силовая установка заимствовалась от среднего танка М4А3, её компоненты были модифицированы, а их расположение изменено. Например трансмиссия и дифференциал от серийных танков М4 устанавливались иначе и работали с сухим поддоном картера, с шестернями, которые не погружались в масло. Коробка передач и дифференциал размещались в корпусе позади двигателя. Трансмиссия и дифференциал имели передаточное число, как на М4А3 с пятью скоростями вперёд и одной назад. Бортовые редукторы, как и на Т20 устанавливались вне корпуса, в задней части танка. На Т22, как и на Т20, стояла ранняя подвеска с горизонтальными пружинами и телескопическими амортизаторами на передней и задней тележках. Данная подвеска при езде давала ряд преимуществ над подвеской Шермана с вертикальным расположением пружин. Тем не менее, в этой ранней конструкции с такой же шириной гусеницы в 16-9/16 дюймов улучшения были не настолько значительными, чтобы замедлять выпуск Шерманов, ради перехода на новую конструкцию.

Другие внесённые модификации основывались на опыте пилота Т20. Чтобы обеспечить циркуляцию холодного воздуха вокруг дополнительного генератора, его прередвинули вперёд приблизительно на 18 дюймов, а масляные радиаторы сместили в правую часть моторного отделения. Батареи перенесли из двигательного отсека на новое место – между водителем и помощником водителя.

В ходе испытаний на полигоне Танкового Арсенала, после 900 миль пробега выявилась проблема двигателя. Соединительная тяга, проходившая сквозь стенку картера двигателя, заставляла сместить сам двигатель. Вторая пилотная машина, была отправлена на Абердинский полигон, где обнаружились серьёзные проблемы трансмиссии и требовалось установка новой силовой передачи. Из-за этих проблем дальнейшая работа над проектом была остановлена, а в феврале 1944 испытания заморозили ради более приоритетных  задачь.

76mm Gun M1, M1A1, M1A1C, and M1A2
76мм пушка M1, M1A1, M1A1C, и M1A2
размещение линейка среднего танка M4 на лафете M62, средний танкs T20, T20E3, T22, и T23-2 на лафете T79,
средний танкs T23 и T23E3 на лафете T80, Motor Carriages M18, T86, и T86E1 на лафете M1
длина каморы (без нарезов) 22.46 дюймов
длина нарезной части 133.54 дюймов
длина каморы (до края снаряда) 20.7 дюймов
длина канала 135.3 дюймов
длина ствола 156.00 дюймов, 52.0 калибра
длина отката затвора 7.75 дюйма
длина от среза ствола до задней части затвора 163.75 дюймов, 54.6 калибра
дополнительная длина, с дульным тормозом М2 11.6 дюймов, дульный тормозм M2 на M1A1C и M1A2
общая длина 163.75 дюймов (M1, M1A1), 175.4 дюймов (M1A1C, M1A2)
диаметр канала 3 дюйма
объём каморы 142.6 куб. дюймов (APC M62), 140.50 дюймов (HE M42A1)
вес ствола (без дульного тормоза) 870 фунтов (M1), 940 фунтов (M1A1)
вес всей пушки (без дульного тормоза) 1,141 фунтов (M1), 1,206 фунтов (M1A1C), 1,231 фунтов (M1A2)
вес дульного тормоза М3 62 фунта
общий вес 1,141 фунтов (M1), 1,268 фунтов (M1A1C), 1,293 фунтов (M1A2)
тип затвора полуавтоматический, пушка установлена так, что затвор открывается горизонтально на лафете M62,
T79, и T80, и под углом 45 градусов на лафете M1
нарезы 28 нарезов, правосторонние, 1 оборот/40калибров (M1, M1A1, M1A1C) или 1 оборот/32калибра (M1A2)
боеприпасы унитарные
запал ударного типа
вес всего боеприпаса APC M62 Projectile (APCBC/HE-T) - 11.2490908 кг
HVAP M93 Shot (APCR-T) - 8.57743172 кг
AP M79 Shot (AP-T) - 10.995079 кг
HE M42A1 Shell (HE) - 10.0833584 кг
HC BI M88 Shell, Smoke - 6.07813776 кг
вес снаряда APC M62 Projectile (APCBC/HE-T) - 7.00346619 кг
HVAP M93 Shot (APCR-T) - 4.26376828 кг
AP M79 Shot (AP-T) - 6.80388555 кг
HE M42A1 Shell (HE) - 5.8377338 кг
HC BI M88 Shell, Smoke - 3.34751169 кг
наибольшее давление пороховых газов 43,000 фунтов на кв.дюйм
наибольшая скорострельность 20 выстрелов/мин
начальная скорость APC M62 Projectile (APCBC/HE-T) - 792.48 м/сек
HVAP M93 Shot (APCR-T) - 1 036.32 м/сек
AP M79 Shot (AP-T) - 792.48 м/сек
HE M42A1 Shell (HE) - 822.96 м/сек
HC BI M88 Shell, Smoke - 274.32 м/сек
дульная энергия снаряда, KE= 1/2 MV2 APC M62 Projectile (APCBC/HE-T) 724 ft-tons
HVAP M93 Shot (APCR-T) 7 5 3 ft-tons
AP M79 Shot (AP-T) 703 ft-tons
HE M42A1 Shell (HE) 650 ft-tons
далность стрельбы APC M62 Projectile (APCBC/HE-T) 16,100 метров
HVAP M93 Shot (APCR-T) 13,100 метров
AP M79 Shot (AP-T) 12,770 метров
HE M42A1 Shell (HE) 14,200 метров
HC BI M88 Shell, Smoke (при 12 градусах) 2,000 метров
бронепробиваемость 76мм пушки M1A1 по гомогенной броне под углом 30 градусов
тип снаряда название вес, кг начальная скорость, м/с дальность, м
457.2 914.4 1 371.6 1 828.8
бронебойный с бронебойным колпачком APC M62 7.00346619 792.48 93мм 88мм 82мм 75мм
бронебойно-подкалиберный HVAP M93 4.26376828 1 036.32 157мм 135мм 116мм 98мм
бронебойный AP M79 6.80388555 792.48 109мм 92мм 76мм 64мм
В таблице указана броненпробиваемость для пушки M1A1. У пушки M1A2 бронебойные снаряды с бронебойным колпачком (APC) показывают немного лучшие результаты на больших расстояниях.

Первоначально оба пилота оснащались литой башней и лафетом Т79, как на Т20. Тем временем, дизайн башни признали устаревшим и 76мм орудийные стволы, установленный на этих пилотах, было не безопасно использовать. Чтобы исключить любую возможность выстрела стволы забили деревянными заглушками. Позднее пилот Т22 №1 оснастили специальным лафетом с 75мм пушкой М3, имевшей автомат заряжания. Эта башня, сконструированя United Shoe Machinery Corporation, изначально предназначалась для среднего танка Т20Е1. После установки этой башни пилот переименовали в средний танк Т22Е1. В ноябре 1942 пушку и лафет испытали тестовыми стрельбами. Данные тесты выявили в системе высокое трение, а в ходе более поздних тестов в ноябре 1943 обнаружились трудности с автоматическим пружинным досылателем. После изменения конструкции, система обеспечивала автоматическую стрельбу со скорострельностью 20 выстрелов в минуту. В августе 1943 башню установили на танк Т22 и испытали стрельбой в Солсбери Бичь, штат Нью Хэмпшир.

Башня Т22Е1 имела одинаковую форму и размеры со стандартной башней для 75мм пушки среднего танка М4. В ней так же стоял лафет М34, как и на танка М4. С установкой автомата заряжания экипаж в башне сократили до двух человек – командира танка и наводчика. Командира танка передвинули влево от 75м пушки, под вращающийся люк с зенитным 50 .cal пулемётом. Рабочее место наводчика осталось справа, с небольшим люком на крыше башни. Саму башню было легко узнать по выступу в середине кормовой части крыши. Выступ обеспечивал место механизму автомата заряжания. Сам автомат питался из двух 32-зарядных магазинов, по одному с каждой стороны пушки. Обычно в одном магазине было 32 фугаса, а в другом 32 бронебойных выстрела. Выбор боеприпаса осуществлял командир танка использую контрольное устройство на левом борту башни.

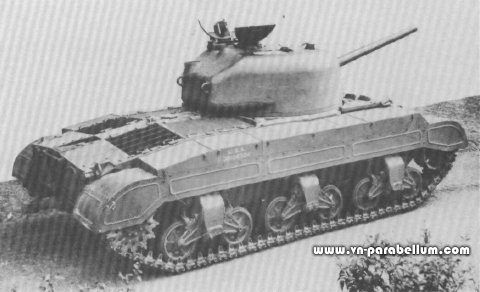

Пилотный танк Т22Е1 после конверсии из пилота Т22 номер 1
Пилотный танк Т22Е1 после конверсии из пилота Т22 номер 1

В ноябре 1943 Т22Е1 доставили на Абердинский полигон для всесторонних испытательных стрельб. Тесты показали, что автоматическая пушка имела подавляющее превосходство над ручным заряжанием, однако механизм не обладал достаточной надёжностью. Кроме того, 75мм пушка уже не обеспечивала огневой мощи адекватной среднему танку. По этим причинам в феврале 1944 работа над проектом была приостановлена.

75mm Gun M3
75мм пушка М3
размещение Линейка средних танков М3 на лафете M1, линейка средних танков М4 на лафетеs M34 и M34A1,
средний танк М7 с лафетом M47, средний танк Т22Е1 с лафетом M34 с автоматом заряжания,
штурмовой танк Т14 с лафетом M34A1
длина каморы (без нарезов) 36.576 см
длина нарезной части 244.348 см
длина каморы (до края снаряда) 32.9184 см (APC M61), 29.21 см (HE M48)
длина канала 248.0818 см (APC M61), 251.714 см (HE M48)
длина ствола 281.0002 см, 37.5 калибров
длина отката затвора 19.685 см
длина от среза ствола до задней части затвора 300.6852 см, 40.1 калибра
дополнительная длина, с дульным тормозом М2 нет
общая длина 300.6852 см
диаметр канала 7.493 см
объём каморы 88.05 куб. дюймов (APC M61), 80.57 куб. дюймов (HE M48)
вес ствола (без дульного тормоза) 394.625362 кг (M1), 426.376828 кг (M1A1)
вес всей пушки (без дульного тормоза) 517.548894 кг (M1), 547.032398 кг (M1A1C), 558.372207 кг (M1A2)
вес дульного тормоза М3 277.144938 кг
общий вес 405.057986 кг
тип затвора полуавтоматический, пушка установлена так, что затвор открывается вертикально на лафете M1, под углом 45 градусов на лафете M47 и горизонтально на лафетах М34 и М34А1
нарезы 24 нареза, правосторонние, 1 оборот/25.59 калибров (наклон 9 градусов)
боеприпасы унитарные
запал ударного типа
вес всего боеприпаса APC M61 Projectile (APCBC/HE-T) - 9.03556001 кг
AP M72 Shot (AP-T) - 8.52753656 кг
HE M48 Shell (HE), с наибольшим метательным зарядом - 8.87226676 кг
HE M48 Shell (HE), с нормальным метательным зарядом - 8.52753656 кг
HC BI M89 Shell, Smoke - 4.458813 кг
вес снаряда APC M61 Projectile (APCBC/HE-T) - 6.78574186 кг
AP M72 Shot (AP-T) - 6.32307764 кг
HE M48 Shell (HE) - 6.66780784 кг
HC BI M89 Shell, Smoke - 2.99824557 кг
наибольшее давление пороховых газов 38,000 фунтов на кв.дюйм
наибольшая скорострельность 20 выстрелов/мин
начальная скорость APC M61 Projectile (APCBC/HE-T) - 618.74400 м/с
AP M72 Shot (AP-T) - 618.74400 м/с
HE M48 Shell (HE), с наибольшим метательным зарядом - 603.50400 м/с
HE M48 Shell (HE), с нормальным метательным зарядом - 463.29600 м/с
HC BI M89 Shell, Smoke - 259.08 м/с
дульная энергия снаряда, KE= 1/2 MV2 APC M61 Projectile (APCBC/HE-T) 427 ft-tons
AP M72 Shot (AP-T) 398 ft-tons
HE M48 Shell (HE), с наибольшим метательным зарядом 400 ft-tons
HE M48 Shell (HE), с нормальным метательным зарядом 235 ft-tons
далность стрельбы APC M61 Projectile (APCBC/HE-T) - 12 801.6 м
AP M72 Shot (AP-T) - 9 738.36 м
HE M48 Shell (HE), с наибольшим метательным зарядом - 12 801.6 м
HE M48 Shell (HE), с нормальным метательным зарядом - 10 652.76 м
HC BI M89 Shell, Smoke - около 1 371.6 м
APC M61 Projectile (APCBC/HE-T) - бронебойный с колпачком и баллистическим колпачком, каморный, трассирующий
AP M72 Shot (AP-T) - бронебойный, трассирующий
HE M48 Shell (HE) - фугасный
HC BI M89 Shell, Smoke - дымовой
бронепробиваемость 75мм пушки M3 по гомогенной броне под углом 30 градусов
тип снаряда название вес, кг начальная скорость, м/с дальность, м
457.2 914.4 1 371.6 1 828.8
бронебойный с бронебойным колпачком APC M61 6.78574186 618.74400 66мм 60мм 55мм 50мм
бронебойный AP M72 6.32307764 618.74400 76мм 63мм 51мм 43мм
бронепробиваемость 75мм пушки M3 по броне с лицевой закалкой, под углом 30 градусов
тип снаряда название вес, кг начальная скорость, м/с дальность, м
457.2 914.4 1 371.6 1 828.8
бронебойный с бронебойным колпачком APC M61 6.78574186 618.74400 74мм 67мм 60мм 54мм
бронебойный AP M72 6.32307764 618.74400 66мм 53мм 41мм 33мм

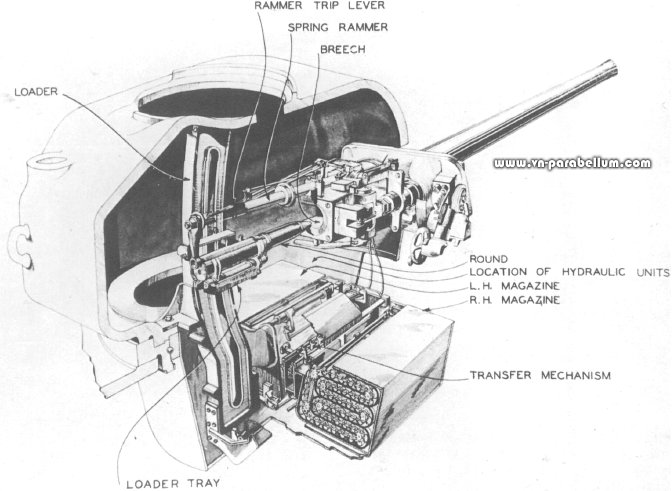

Автомат заряжания среднего танка Т22Е1
