Light Tank M5 Stuart
лёгкий танк М5 Стюарт

Серийный лёгкий танк М5А1

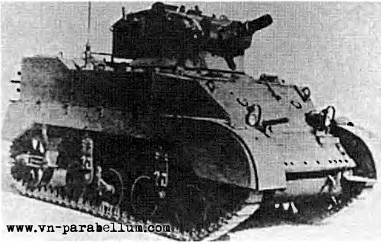

Серийный лёгкий танк М5А1

Легкий танк М5 появился по предложению фирмы Кадиллак Дивижн (подразделения Дженерал Моторз Компани)АТС установить на легкий танк МЗ два двигателя Кадиллак и автоматическую трансмиссию Кадиллак Гидроматик от коммерческих автомобилей. В конце 1941 г. для проверки этой идеи переоборудовали стандартный МЗ (МЗЕ2). Испытания в целом прошли успешно, а танк безаварийно прошел 500 миль, машина, оснащенная двигателями Кадиллак оказалась проста и удобна в управлении. В связи с постоянными задержками поставок моторов Континенталь машину, модифицированную под Кадиллаки, приняли на вооружение в феврале 1942 г. как легкий танк М5. Первоначально он обозначался М4, но затем изменили на М5 во избежание путаницы со средним танком М4 (Шерман), который в это время пошел в производство.

Моторное отделение спарки Кадиллаков получилось выше. Но в остальном форма корпуса повторяла M3А1, за исключением наклона лобового листа. Ставилась башня с приливом и гироскопическим стабилизатором, опробованная на другой опытной машине МЗЕЗ, при этом с июля машины начал выпускать другой завод Кадиллак в Саузгейте (штат Калифорния). В то же время фирма Мэссей-Харрис начала производство М5 в Расине (штат Висконсин), а главным подрядчиком оставалась Кадиллак. Наконец в октябре 1943 г., когда прекратилось производство танков серии МЗ, Америкэн Кар энд Фондри также перешла на выпуск М5.

Танк М5А1, принятый на вооружение в сентябре 1942 г., был доработан до стандартов усовершенствованного МЗАЗ. Среди 'заимствованных от МЗАЗ изменений были выступ в кормовой части башни для размещения радиостанции, увеличенные люки механика-водителя и его помощника, улучшенные установка 37-мм пушки и приборы наблюдения. Это дополнялось лучшей герметизацией крышек люков, эвакуационным люком в днище корпуса и двойным управлением поворотом башни, позволявшим командиру вращать башню при стрельбе из ЗП. Также имелись съемные крылья гусениц и бортовые экраны, а у поздней модификации - съемный бронекожух, защищавший установки ЗП и крепившийся на борту башни. С начала 1943 г. M5А1 заменил в производстве М5.

тактико-технические характеристики

Обозначение: Легкий танк М5 или М5А1
Экипаж: 4 человека (командир, наводчик, механик-водитель, помощник механика-водителя)
Боевая масса: 33.000 фунтов (М5). 33 907 фунтов (M5A1)
Размеры: Длина 14 фт 2,75" у M5A1 - 15 фт 10,5" (по укладкам ЗИП)
Высота: 7 фт 6,5"
Ширина: 7 фт 4,25" (исключая крылья гусениц и экраны на М5А1)
Ширина трака: 11,625" Ширина колеи: 6 фт 1,5"
Вооружение: основное: одна 37-мм пушка М6
Вспомогательное: два пулемета Браунинг калибра .30cal (7,62 мм) (плюс один ЗП, ставившийся на большинстве машин)
Толщина брони: Максимальная 67 мм, Минимальная 12 мм
УГН: 360°. УВН: от + 20° до -10°.
Двигатель: Два Кадиллака, V образных, 8-цилиндровых, 220 л.с.
Максимальная скорость: 36 миль/ч
Максимальная скорость на местности: около 26 миль/ч
Тип подвески: с вертикальными спиральными пружинами
Запас хода: 100 миль
Глубина брода: 3 фт
Высота стенки: 1 фт 6"
Ширина преодолеваемого рва: 5 фт 4"
Боекомплект. 133 выстрела (М5) иди 147 выстрелов (M5А1) к пушке
6250 (М5) или 6500 патронов (M5А1) к пулеметам

Примечания: Наиболее просто отличим от МЗ по приподнятой крыше моторного отделения. Превосходил танки серии МЗ, но выпушен был в значительно меньших количествах, поскольку появилась серия М24. В июле 1944 г. Армия США классифицировала танки серии М5 как машины ограниченного применения (ограниченного стандарта).

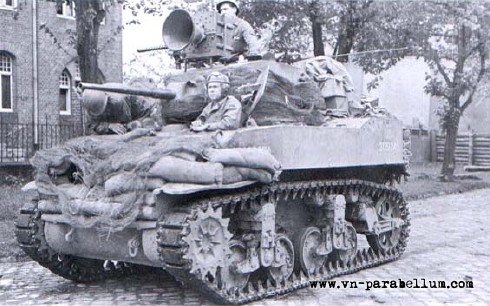

Лёгкий танк М5А1 с громкоговорителем
Лёгкий танк М5А1 с громкоговорителем
модификации

М5. Первоначальная серийная модель.

М5А1. Усовершенствованная серийная модель с улучшениями, аналогичными МЗАЗ.

Командирская машина М5. Машина с коробчатой рубкой вместо башни и 12,7 мм пулеметом Браунинг на подвижной установке. Предназначалась для старших офицеров.
М5 или М5А1 с устройством расчистки изгородей. Стандартные машины с укрепленными перед корпусом зубчатыми отвалами, изготовленными армейскими ремонтниками для проделывания проходов в зарослях в июне 1944 г.

Лёгкий танк М5А1 с огнемётом Е7-7. огнемётный танк
Лёгкий танк М5А1 с громкоговорителем

М5А1 с огнеметом Е7-7. Вместо основного вооружения установлены брандспойт и бак с огнесмесью. Такое же оборудование могло ставиться на M3А1. М5А1 с 01 пометом Е9-9. Машина выполнена по подобию британского Крокодайла и включала брандспойт огнемета вместо лобового пулемета, смонтированный в корпусе трубопровод, к которому через армированный шланг подавалась огнесмесь из прицепа-цистерны. Работы начали в апреле 1943 г., но построили только прототип. М5А1 с огнеметом Е8. Эта машина, разрабатывавшаяся с января 1943 г., имела на месте стандартной башни коробчатую рубку с огнеметом во вращающейся башенке на ее крыше. Построен только опытный экземпляр.

Ракетная пусковая установка на крыше лёгкого танка М5
Ракетная пусковая установка на крыше лёгкого танка М5

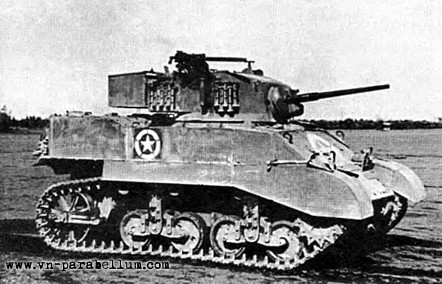

М5 с ракетной пусковой установкой Т39 на крыше башни.
Ее наведение предполагалось осуществлять качанием пушки и поворотом башни. Боезапас - 20 ракет калибра 183 мм. Проект 1944 г.

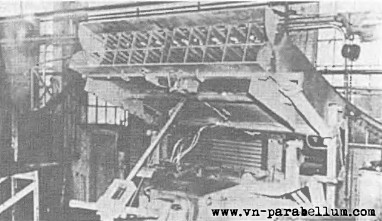

Бульдозер М5. Легкий танк М5 со снятой башней и бульдозерным отвалом в передней части корпуса, 1944 г. Несколько машин оборудовали таким же образом, но с башнями.

81-мм самоходный миномет Т27
81-мм самоходный миномет Т27. Вариант Т27Е1 выглдел таже, но был выше.

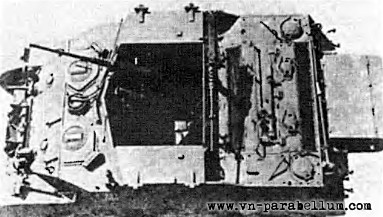

81-мм самоходный миномет Т27, Т27Е1. Эти машины появились в результате требований войск на самоходный миномет на шасси легкого танка М5А1. Построили прототип Т27 с рубкой высотой 457 мм и толщиной брони 25 мм вместо башни. Миномет устанавливался так, чтобы вести огонь вперед с углом горизонтальной наводки 35е, в рубке также имелся 12,7-мм пулемет Браунинг. Т27Е1 отличался от предшественника тем, что 81-мм миномет расположили ниже, чтобы он не возвышался над верхним краем рубки. После испытаний в апреле 1944 г. заказчик отказался от обеих машин из-за недостаточного объема рубки, необходимого для размещения расчета и боекомплекта.

Самоходный миномёт Т29
Самоходный миномёт Т29

4,2" (107-мм) самоходный миномет. Эта машина с более компактным размещением миномета имела хотя и больший объем рубки, но еще слишком тесный для работы расчета. Это послужило поводом для прекращения работ по ней.

Боевая разведывательная машина Т8
Боевая разведывательная машина Т8

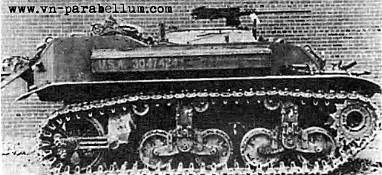

Боевая разведывательная машина Т8 - переделка изъятых в 1944 г. из боевых подразделений М5. На них вместо башни монтировалась кольцевая направляющая для вертлюжной установки 12,7-мм пулемета Браунинг. Прототип Т8, на котором опробовали такую переделку, именовали разведывательной машиной В. Т8 состояли на вооружении как машины ограниченною стандарта в 1944-45 гг. Машина с дополнительными укладками для ЗИП и перевозки мин обозначаласьT8Е1.

опытные машины

МЗЕ2 - танк МЗ, переделанный для испытания установки спарки двигателей Кадиллак. МЗЕЗ - более полная переделка с добавлением прилива башни и ряда особенностей проекта М5, стал прототипом легкого танка М5. M5A1E1 - экспериментальная машина 1943 года с автоматической 37-мм пушкой и расширенными гусеницами, которая не продвинулась дальше стадии испытании в связи с созданием более современных и совершенных легких танков. Была построена также экспериментальная ЗСУ - модификация M5A1 с установкой спаренных 12,7-мм ЗП Браунинг вместо башни. Наконец, на танках М5 и M5A1 испытывались различные варианты средств обеспечения плавучести для десантных операций, но ни один из них не вышел из стадии испытаний.

на британской службе

Небольшое количество танков М5 и M5A1 в 1943-44 гг. поставили Великобритании, эти танки использовались в Северо-Западной Европе в 1944 г.

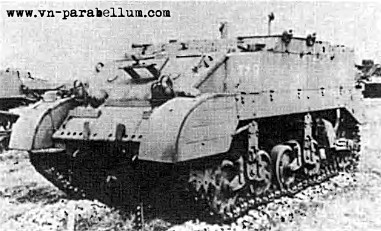

Стюарт VI. Британское обозначение танков М5 и M5А1. С части танков Стюарт VI сняли башни и переделали в командирские, разведывательные машины или БТР типа Кенгуру, предварительно опробовав техническое решение на шасси МЗ.

источники

Peter Chamberlen and Chris Ellis -- British and American Tanks of World War Two -- Silverdale Books, 2004

R.P. Hunnicutt -- Stuart. A History of the American Light Tank -- Presidio Press
