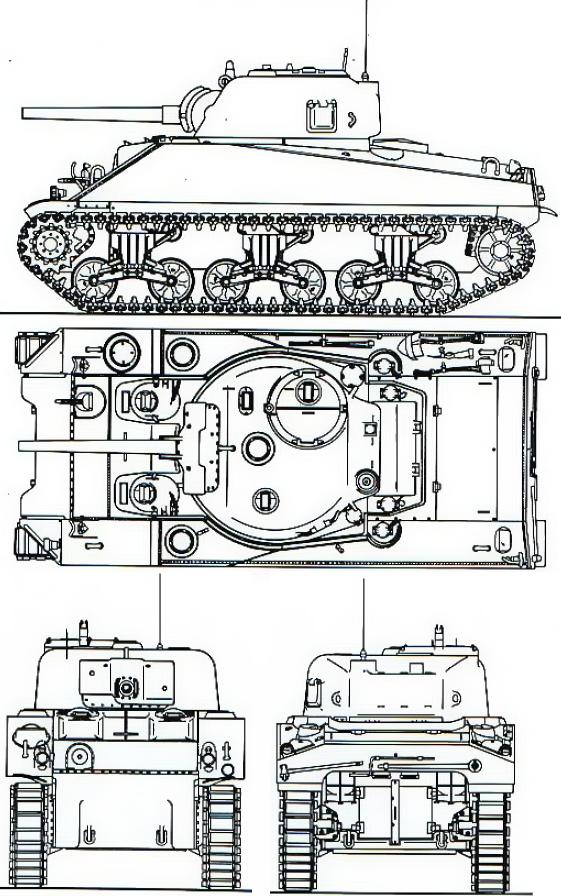

Medium Tank M4 Sherman (Sherman I)
(Mid Production)
Средний танк М4 Шерман
(середина произвосдтва)

М4 Шерман - M4 Sherman
М4 Шерман - M4 Sherman
тип средний танк высота 274 см (с командирской башенкой)
вес 30300 кг с гусеницами Т48 или Т51 ширина 262 см
радио SCR508/528/538 длина без орудия 589 см
погон башни 175 см вылет орудия 0 см
экипаж 5 человек:
командир - в башне справа сзади
наводчик - в башне справа впереди
заряжающий - в башне слсева
водитель - в корпусе впереди слева
помощник водителя - в корпусе впереди справа
вооружение 75мм пушка M3 пулемёт .50cal M2HB пулемёт .30cal M1919A4 пулемёт .30cal M1919A4
размещение
M34A1 в башне станок ПВО спаренный курсовой в шаровой установке, справа
боекомплект 97 выстрелов
(8 готовых)
300 патронов 4750 патронов
элевация +25° -10°
ручная
ручная +25° -10°
ручная
+20° -10°
ручная
траверс 360° гидравлический и
ручной
360° ручной 360° гидравлический и
ручной
+20° влево, 25° вправо,
ручной
скорость траверса 24° в секунду
(15 сек - оборот)
~ 24° в секунду
(15 сек - оборот)
~
прицелы M55, M38 ? ~ ?
Высота линии огня 224 см ? 200 см ~
стабилизатор по вертикали - по вертикали -
тип гусеницы T48 - резина
T49 - сталь
T51 - резина
T54E1 - сталь
ширина гусеницы T48 - 42.06 см
T49 - 42.06 см
T51 - 42.06 см
T54E1 - 42.06 см
шаг гусеницы T48 - 15 см
T49 - 15 см
T51 - 15 см
T54E1 - 15 см
звеньев в гусенице T48 - 83
T49 - 83
T51 - 83
T54E1 - 83
длина опорной поверхности гусеницы 406 см брод 100 см
давление на грунт 0,959 кг/см2 стена 61 см
клиренс 43 см ров 230 см
радиус разворота 19 м градиент 30°
двигатель

Continental R975 C1, 9 цилиндров, 4-х тактный, радиальный, 15,9 л3

запас топлива 622 л
мощность норма: 350 л.с. @ 2400 об/мин
максимум: 400 л.с. @ 3000 об/мин
коробка передач 5 передних
1 задняя
топливо бензин автономность по дороге ~190 км
расход топлива, шоссе 327 л / 100 км автономность по просёлку ?
расход топлива, просёлок ? скоросто по дороге 34 км/ч (39 км/ч - экстренная)
удельная мощность нормальная: 11.5л.с./тонну
максимальная: 13.2л.с./тонну
скорость по просёлку

?

броня лоб борт корма верх низ
корпус

51 мм > 34-90°

38 мм > 90°

38 мм > 80-90° - 25 мм > 0°
(впереди)
13 мм > 0°
(сзади)
надстройка 51 мм > 34° - - 19 мм > 0-7° -
башня 76 мм > 60° 51 мм > 85° 51 мм > 90° 25 мм > 0° -
маска 89 мм > 90°
тип брони корпус - катанная и литая гомогенная
башня - литая гомогенная
соединение сварка
время выпуска июль 1942 - январь 1944 количеситво 6748
производители Pressed Steel Car Co.
Baldwin Locomotive Works
American Locomotive Co.
Pullman Standard Car Co.
Detroit Tank Arsenal
M4 поставлялись Америкой по ленд-лизу в Англию. M4 англичане называли Sherman I.
