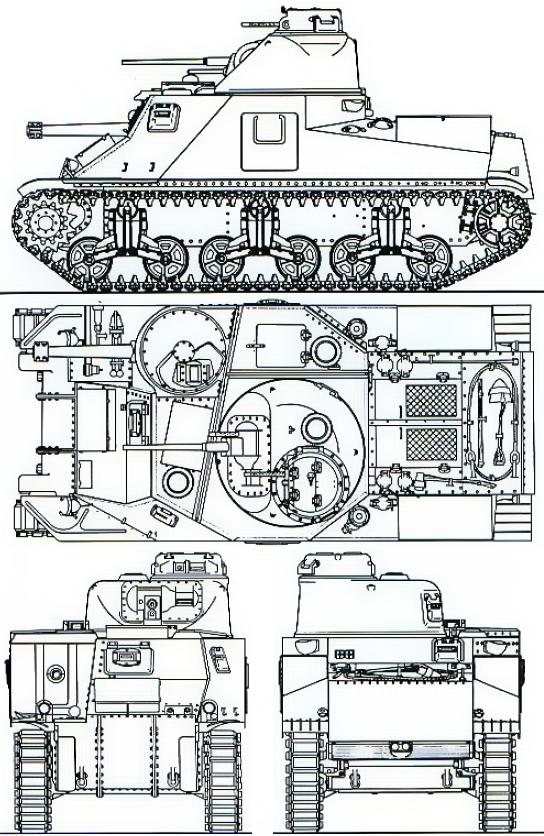

M3A3 Lee
М3А3 Ли

тип средний танк высота 312 см
вес 28.600 кг
(с гусеницами T48 или T51)
ширина 272 см (с дверями)
радио SCR508 длина без орудия 564 см
погон башни 138 см вылет орудия 48 см (с пушкой М3)
0 см (с пушкой М2)
экипаж 7 человек:
командир - в башне слева сзади
наводчик 37мм орудия - в башне слева сзади
заряжающий 37 мм орудия - в башне справа
наводчик 75 мм орудия - в корпусе справа спереди
заряжающий 75мм орудия - в корпусе справа посередине
водитель - в корпусе спереди посередине
радист - в корпусе посередине
вооружение 75 мм пушка M2 или M3 37 мм пушка M5 или M6 .30 пулемёт M1919A4 .30 пулемёт M1919A4 2 х .30 пулемёта M1919A4
размещение
M1 справа в спонсоне M24 в башне спаренный с 37 мм пушкой ПВО на командирской башенке курсовые (неподвижные)
боекомплект 50 выстрелов 178 выстрелов 9200 патронов
элевация +20° -9°
ручная
+60° -7°
ручная
ручная
траверс 15° влево и 15° вправо;
ручной
360° гидравлический и ручной 360° ручной
скорость траверса ? 18° в секунду ~ -
прицелы ? ? ? -
стабилизатор по вертикали по вертикали - -
Высота линии огня 175 см ? ~ ?
тип гусеницы Т41 - резина
Т48 - резина
Т49 - сталь
Т51 - резина
ширина гусеницы Т41 - 40.6 см
Т48 - 42.06 см
Т49 - 42.06 см
Т51 - 42.06 см
шаг гусеницы Т41 - 15 см
Т48 - 15 см
Т49 - 15 см
Т51 - 15 см
звеньев в гусенице Т41 - 79
Т48 - 79
Т49 - 79
Т51 - 79
длина опорной поверхности гусеницы 373 см брод 100 см
давление на грунт 0.906 кг/см2 (при нулевом погружении в грунт) вертикальная преграда 61 см
клиренс 43 см ров 230 см
радиус разворота 19 м градиент 30°
двигатель два мотора General Motors 6046, 12 цилиндров (по 6 в каждом моторе), 2-х тактный, объём 13.9 л
запас топлива 560 л
мощность норма: 375 л.с. @ 2100 об/мин
максимум: 410 л.с. @ 2900 об/мин
коробка передач 5 передних
1 задняя
топливо дизель автономность по дороге 240 км
расход топлива, шоссе 2.3 л/км автономность по просёлку ?
расход топлива, просёлок ? скоросто по дороге 48 км/ч
удельная мощность нормальная: 13.1 л.с./тонну
максимальная: 14.3л.с./тонну
скорость по просёлку

40 км/ч

броня лоб борт корма верх низ
корпус 51 мм > 45-90° 38 мм > 90° 38 мм > 80-90° 13 мм > 0-7° 25 мм > 0°
(впереди)
13 мм > 0°
(сзади)
надстройка 38 мм > 37° (верх)
51 мм > 60° (низ)
38 мм > 90° - - -
башня 51 мм > 43° 51 мм > 85° 51 мм > 85° 22 мм > 0° -
маска 89 мм > 90°
тип брони корпус - катанная гомогенная
башня - литая гомогенная
соединение сварка
время выпуска март 1942 - декабрь 1942 количеситво 322
производители Baldwin Locomotive Works
В британскиех войсках модификация М3А3 с дизелем GM 6046 называлась Lee V. Предусматривалось производство М3А3 с двигателем Continental R975 и англичане назвали эту модификацию Lee IV. Однако М3А3 с мотром Continental R975 так никогда и не появился.
