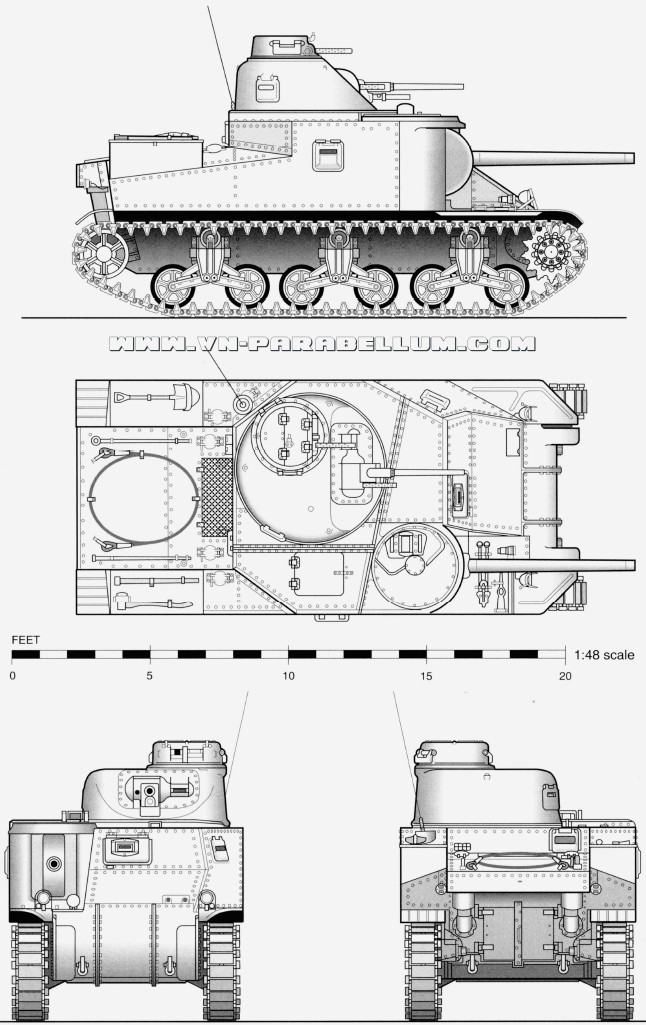

чертёж М3 Грант (M3 Lee)
Поздний М3 Грант (M3 Lee) с длинным орудием и без боковых дверей.
тип средний танк высота 312 см
вес 27.900 кг
(с гусеницами T48 или T51)
ширина 272 см (с дверями)
радио SCR508 длина без орудия 564 см
погон башни 138 см вылет орудия 48 см (с пушкой М3)
экипаж 7 человек:
командир - в башне слева сзади
наводчик 37мм орудия - в башне слева сзади
заряжающий 37 мм орудия - в башне справа
наводчик 75 мм орудия - в корпусе справа спереди
заряжающий 75мм орудия - в корпусе справа посередине
водитель - в корпусе спереди посередине
радист - в корпусе посередине
вооружение 75 мм пушка M2 or M3 37 мм пушка M5 or M6 .30 пулемёт M1919A4 .30 пулемёт M1919A4 2 х .30 пулемёта M1919A4
размещение
M1 справа в спонсоне M24 в башне спаренный с 37 мм пушкой ПВО на командирской башенке курсовые (неподвижные)
боекомплект 50 выстрелов 178 выстрелов 9200 патронов
элевация +20° -9°
ручная
+60° -7°
ручная
ручная
траверс 15° влево и 15° вправо;
ручной
360° гидравлический и ручной 360° ручной
скорость траверса ? 18° в секунду ~ -
прицелы ? ? ? -
стабилизатор по вертикали по вертикали - -
Высота линии огня 175 см ? ~ ?
тип гусеницы Т41 - резина
Т48 - резина
Т49 - сталь
Т51 - резина
ширина гусеницы Т41 - 40.6 см
Т48 - 42.06 см
Т49 - 42.06 см
Т51 - 42.06 см
шаг гусеницы Т41 - 15 см
Т48 - 15 см
Т49 - 15 см
Т51 - 15 см
звеньев в гусенице Т41 - 79
Т48 - 79
Т49 - 79
Т51 - 79
длина опорной поверхности гусеницы 373 см брод 100 см
давление на грунт 0.885 кг/см2 (при нулевом погружении в грунт) вертикальная преграда 61 см
клиренс 43 см ров 230 см
радиус разворота 19 м градиент 30°
двигатель Wright (Continental) R975 EC2, 9 цилиндров, 4-х тактный, radial
запас топлива 175 галонов (662 л)
мощность норма: 340 л.с. @ 2400 об/мин
максимум: 400 л.с. @ 2400 об/мин
коробка передач 5 передних
1 задняя
топливо бензин автономность по дороге 190 км
расход топлива, шоссе 3.48 л/км автономность по просёлку ?
расход топлива, просёлок ? скоросто по дороге 39 км/ч
удельная мощность нормальная: 12.1л.с./тонну
максимальная: 14.3л.с./тонну
скорость по просёлку

34 км/ч

броня лоб борт корма верх низ
корпус 51 мм > 45-90° 38 мм > 90° 38 мм > 80-90° 13 мм > 0-7° 25 мм > 0°
(впереди)
13 мм > 0°
(сзади)
надстройка 38 мм > 37° (верх)
51 мм > 60° (низ)
38 мм > 90° - - -
башня 51 мм > 43° 51 мм > 85° 51 мм > 85° 22 мм > 0° -
маска 89 мм > 90°
тип брони корпус (и надстройка) - катанная гомогенная
башня - литая гомогенная
соединение заклёпки
время выпуска июнь 1941 - август 1942 количеситво 4724
производители Rock Island Arsenal, Detroit Tank Arsenal, American Locomotive Co.
В британскиех войсках эта модификация называлась Lee I.
навигация по теме
источники

Hunnicutt, R.P. -- Sherman. A History of the American Ligt Tank -- Presidio Press, 1994

George Bradford -- American Armored Fighting Vehicles -- Stackpole Books, 2007
