PANZERHANDMINE 3 магнитная куммулятивная мина

май 1945 бюллетень британской разведки перевод - Вадим Нинов
Panzerhandmine 3 (по немецкой аббревиатуре P.H.M. 3) – это магнитный куммулятив предназначенный для использования в качестве оружия ближнего боя против союзных танков и подобных бронированных целей. Серия магнитов вокруг днища заряда позволяет прикрепить это оружие к цели. Заряд разработан немецкими ВВС и является разновидностью стандартного армейского 3кг заряда с магнитным корпусом (Hafthohlladung 3 Kg.). Оба устройства имеют схожую конструкцию и применение.

Немецкие документы говорят, что Panzerhandmine 3 пробивает 6 дюймов броневой плиты, образует отверстие 1 1/4 дюйма и даёт большое количество окалины внутри машины. Снаружи, металлические осколки могут разлетаться на расстояние до 100 ярдов.

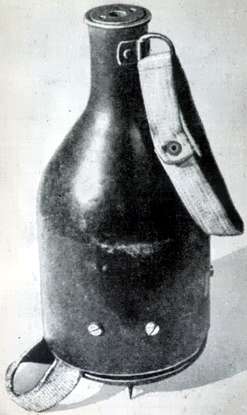

магнитная куммулятивная мина - Panzerhandmine 3
Panzerhandmine 3 - магнитный куммулятивный заряд
магнитная противотанковая мина - Panzerhandmine 3

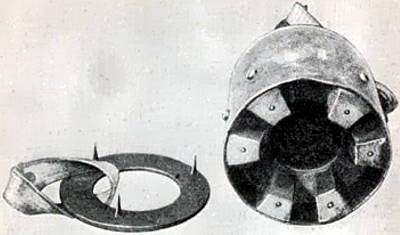

Panzerhandmine 3 - вид снизу. Обратите внимание на шесть магнитов для установки на металлическую поверхность и кольцо с шипами для крепления на деревянную поверхность.

Оружие с магнитным корпусом имеет 10 3/4 дюйма в высоту и 5 1/2 дюйма в диаметре, весит 8 фунтов. Заряд содержит 2 1/2 фунта TNT или RDX/TNT. Заряд и магниты находятся в корпусе их прессованной бумаги. К металлической скобе приделан стержень для переноски. Конусообразная кумулятивная воронка прикрыта вкладышем из металлической пластины.

примечание
Copyright © перевод - Вадим Нинов
источник
Intelligence Bulletin, May 1945
