Schwere Panzerkampfwagen VIII Maus
сверхтяжёлый танк Маус

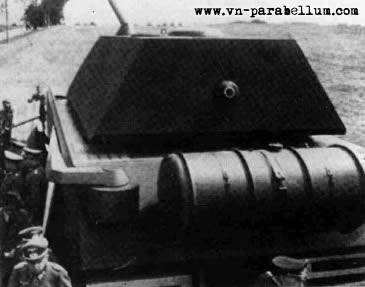

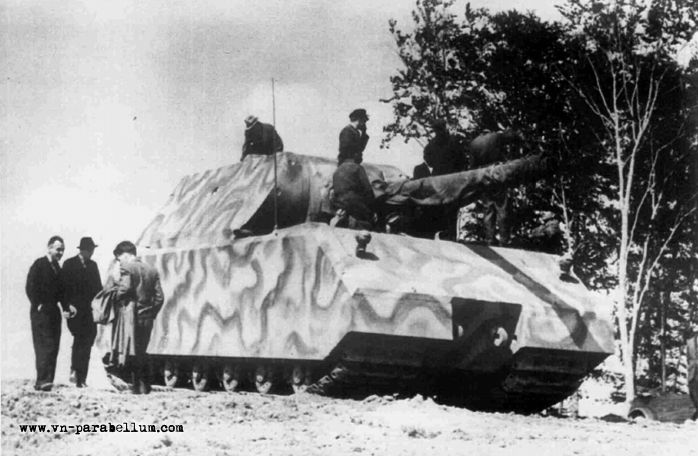

Танк Маус Porsche Type 205/1 с башней производства Крупп на испытаниях в Куммерсдорфе, лето 1944. Машина в трёхцветном камуфляже.
Танк Маус Porsche Type 205/1 с башней производства Крупп на испытаниях в Куммерсдорфе, лето 1944. Машина в трёхцветном камуфляже.
жми фото и смотри галерею

Самый большой танк 2-й Мировой войны - немецкий сверхтяжелый танк Тип 205 носил скромное и неприметное название "Маус" ("мышь"), хотя масса этой "мышки" была равна массе четырех "Пантер" или трех "Тигров"! Если сначала такую машину планировали использовать как танк прорыва хорошо укрепленных оборонительных полос, то в конце войны он рассматривался как очередное "чудо- оружие" способное остановить наступление танковых соединений Красной Армии.

"Отцом" этой гигантской машины можно по-праву считать фюрера III Рейха Адольфа Гитлера, который в конце 1941 года приказал сконструировать и построить сверхтяжелый танк и задал его основные тактико-технические характеристики. 8 июля 1942 года состоялось совещание, касавшееся развития танковых войск, на котором присутствовали Гитлер, Альберт Шпеер и профессор Фердинанд Порше, которым фюрер поручил начать работы над танком, вооруженным пушкой калибра 128 или 150 мм. Еще один вариант, предложенный Гитлером, - штурмовое орудие с пушкой калибра 180 мм. Кроме мощного орудия, машина должна была получить хорошее бронирование: лобовая броня - 200 мм, борта -180 мм, башня - 200 мм.

Порше, как обычно, без колебаний принял предложение Гитлера. Однако существовали серьезные экономические и сырьевые трудности, которые, без сомнения, должны были сильно задержать появление танка, поскольку как проектные работы, так и серийный выпуск танка в большой степени зависели от дефицитного сырья, стали и цветных металлов. Кроме того, среди танкистов было широко распространено мнение о том, что боевые качества такого гигантского танка будут неудовлетворительными. Но, не смотря на все это, работы над танком начались. 8 июня 1942 года было определено, что профессор Порше будет отвечать только за проектно-техническую сторону работ, а внедрением разработки в производство будет ведать Альберт Шпеер.

Первоначально на танк предполагали установить дизель, который, в отличие от карбюраторного двигателя, был более экономичен и, следовательно, не требовал дополнительных топливных баков. Кроме того, дизельное топливо было доступнее и дешевле, чем бензин, а дизельные двигатели были устойчивее к морозам, что было очень важно в условиях Восточного фронта. Однако, Шпеер попросил Порше использовать на танке серийный авиационный карбюраторный двигатель Даймлер-Бенц, ведь применяя уже готовый двигатель можно было сэкономить время, необходимое для создания новой силовой установки. С самого начала Шпеер подробно оговорил конструктивные особенности нового танка, обозначенного как Тип 205 "Маус".

В состав конструкторского бюро, которое должно было начать работы над танком, вошло множество специалистов, в том числе:

  1. инженер Карл Рабе (Rabe)- начальник конструкторского бюро фирмы Порше;
  2. инженер Эрвин Комеда (Komeda)- конструктор корпуса;
  3. инженер Леопольд Шмидт (Schmidt)- конструктор ходовой части и гусениц;
  4. инженер Ульрих (Ulrich)- конструктор планетарной коробки передач;
  5. инженер Вальтер Шмидт - конструктор механических узлов;
  6. инженер Отто Цадник (Zadnik)- конструктор, электрооборудования (в сотрудничестве с фирмой Сименс (Берлин));
  7. инженер Карл Фролих (Frohlich) - начальник отделения коробки передач в КБ, Порше;
  8. инженер Шлихтер (Schlichter)- ответственный за ходовые испытания танка;
  9. инженер Герберт Кес (Kaes) - ответственный за связь с фирмами-поставщиками вооружения и с полигоном в Кумерсдорфе;
  10. инженер Вилли Мюллер (Mueller)- представитель фирмы Порше в Берлине;
  11. Карл Генсбергер (Gensberger)- водитель-испытатель (именно он проводил испытания тяжелого танка VK 4501 - Тигр" (Р)).

Профессор Порше вскоре пришел к выводу, что на новом танке лучше всего использовать комбинированную силовую установку, которую уже применяли на танке VK 4501 "Тигр" (Р). Данная силовая установка состояла из двигателя внутреннего сгорания, приводящего в движение генератор электрического тока. Генератор вырабатывал ток для электродвигателей, которые и вращали колеса. Хотя Гитлер и был против подобной схемы на "Тигре" (Р), но на новой машине такая схема была принята. На танке Тип 205 был использован один двигатель внутреннего сгорания и один, так называемый, спаренный генератор, в то время как на "Тигре" (Р) было установлено два ДВС и два генератора.

Главное управление вооружений сухопутных войск (Heereswaffenamt) для инспекции, проводимых работ, и контроля за сроками исполнения направило полковника Генеля (Haenel), который, впрочем, был полностью некомпетентен в вопросах конструирования столь больших танков и единственной его обязанностю было следить, чтобы работы были завершены к 5 мая 1943 года.

В конце ноября 1942 года Порше стало известно, что в ближайшее время фирма Даймлер-Бенц не сможет предоставить нового дизеля, предназначенного для танка Тип 205. Единственным двигателем, который можно было использовать, был карбюраторный двигатель жидкостного охлаждения типа Даймлер-Бенц MB 509 (MB 509 был вариантом авиационного DB603). Новая силовая установка потребовала изменений в конструкции корпуса и модификацию соединения с генератором электрического тока.

3 января 1943 года Гитлер потребовал от Порше отчета о состоянии работ над танком Тип 205. Во время их встречи Порше показал деревянный макет будущего танка, который вызвал живой интерес фюрера, хотя прежде Гитлер относился к этому проекту весьма спокойно.

12 января 1943 года Heereswaffenamt определил производителей и поставщиков узлов и агрегатов танка. Фирма Крупп АГ изготавливала корпус и башню, Даймлер-Бенц

- двигатель внутреннего сгорания, Сименс-Шукерт - электродвигатели и генераторы, Шкода - ходовую часть, Альмеркише Кеттенфабрик - прочее оборудование. Кроме того на фирме Алькетт должна была производиться окончательная сборка танка.

21 января 1943 года состоялись очередные переговоры Heereswaffenamt и Альмеркише Кеттенфабрик. Военные настаивали на ускорении работ, чтобы как можно скорее направить новый танк на Восточный фронт. Один из представителей WaPruef 6 (департамент бронетанковой техники) - инженер-полковник Книпкамп (Kniepkamp) - поставил вопрос о маневренности танка, на что Фердинанд Порше ответил, что управлять танком Тип 205 будет не труднее, чем "Тигром" или "Пантерой".

2 февраля 1943 года профессор Порше был в Берлине, где он встретился с полковником Генелем, и последний сообщил, что танк Тип 205 кроме артиллерийского вооружения, должен быть оснащен огнеметом и запасом горючей смеси в 1000 литров. Несмотря на возражения главного конструктора, Heereswaffenamt настаивал на изменении вооружения.

Во время очередной встречи, состоявшейся 10 февраля 1943 года, все фирмы, участвующие в проекте высказались против установки на танк огнемета, поскольку это повлекло бы за собой увеличение массы танка на 4900 кг (до 179300 кг). В свою очередь увеличение массы танка потребовало бы изменения конструкции ходовой части. Первоначально предполагалось использовать на "Маусе" такую же подвеску, что и на "Тигре" (Р), а при возрастании массы конструкцию шасси пришлось бы изменить.

В конце февраля 1943 года в Техническом институте в Штутгарте были успешно проведены испытания силовой установки и системы охлаждения двигателя. Руководил испытаниями профессор Камм (Kamm).

6 апреля 1943 года министр вооружений Альберт Шпеер ознакомился сходом работ над танком Тип 205 "Маус". К этому времени уже был готов полноразмерный деревянный макет танка. Порше получил указание разобрать макет и перевезти его к 10 апреля 1943 года в Берхтесгаден для демонстрации фюреру, однако, когда макет был уже разобран, перевозку отменили.

Танк Маус Porsche Type 205/1 во время официальной демонстрации в Растенбурге, 14 мая 1943.

Танк Маус Porsche Type 205/1 во время официальной демонстрации в Растенбурге, 14 мая 1943.
жми фото и смотри галерею

6 мая 1943 года макет был вновь разобран и вывезен в "Волчье логово" - штаб- квартиру фюрера в Растенбурге, где 14 мая он был продемонстрирован Гитлеру. Вождь III Рейха не упустил возможность "улучшить" танк и приказал вооружить его не 128-мм, а 150-мм пушкой. 8 июня 1943 года фирма Круппа получила заказ на изменение конструкции башни под более мощную пушку.

В ходе разработки отдельных узлов и агрегатов происходили постоянные задержки. Эти задержки объяснялись разобщенностью фирм, выпускающих узлы танка, их "вертикальной" подчиненостью и отсутствием "горизонтальных" связей между ними. Например, работы над электромагнитной коробкой передач были начаты только после личного обращения инженера Карла Рабе в Верховный штаб Вооруженных сиил (Oberkommando der Heeres), а директор предприятия Zahnradfabrik в Фридрихсгафене  инженер фон Видман (von Wiedman) ни зачто не хотел начинать работ без прямого приказа "сверху".

С 16 июля испытания двигателя были начаты вновь, а в начале августа 1943 года было принято решение о постройке второго опытного образца, обозначенного как Тип 205/2. Серийные танки "Маус" должны были приводиться в движение дизелем Даймлер-Бенц MB 517.

1 августа 1943 года на предприятии Альмеркише Кеттенфабрик ГмбХ была начата сборка первого прототипа, обозначенного как Тип 205/1. Сборка была начата с опозданием из-за того, что с поврежденных бомбардировками заводов Круппа вовремя не поступили необходимые узлы.

27 октября 1943 года состоялось совещание, посвященное определению сроков начала серийной постройки танка, но ни профессор Порше, ни Карл Рабе не смогли четко их определить. Во время совещания размер первой серии был определен в 152 танка.

24 декабря 1943 года состоялся первый пробный выезд танка Тип 205/1. К этому моменту башня еще не была готова, и вместо нее на танк установили груз, соответствующий массе башни. Пробная поездка состоялась без ведома Министерства вооружений. Другим серьезным нарушением было фотографирование танка, что тоже было строжайше запрещено. Прототип показал весьма неплохую маневренность, когда смог выехать из тесного для него монтажного зала. Управлял танком 205/1 Карл Генсберг. Один из механиков нарисовал краской на лобовой броне мышку и написал "MAUS", что было очень остроумно, принимая во внимание огромные размеры танка. По мнению людей, которым довелось управлять танком, "Маус" был легче в управлении, чем даже PzKpfw IV.

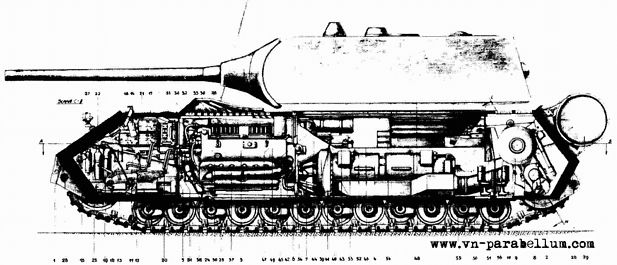

Схема танка Маус Porsche Type 205/1
Схема танка Маус Porsche Type 205/1
жми фото и смотри галерею

В начале 1944 года танк Тип 205/1 был направлен в Бёблинген (Boeblingen), где начались испытания ходовых качеств машины. Между 11 и 14 января опытный образец был погружен на специальную четырнадцатиосную платформу и перевезен из Берлина на полигон. Прибыв к станции назначения, "Маус" сполз с платформы по приставному пандусу и ночью (23:30) проехал около 5-ти километров до ангара в Гинденбург Кезерне, принадлежавшего 7-му запасному танковому батальону (7. Panzer Ersaz Abteilung). На следующий день были проведены испытания рулевого управления и пробные "пробежки" по полигону (всего около 2000 метров). Испытания показали, что танк, даже проваливаясь в грунт на 500 мм, сохраняет свои ходовые качества. Движение танка производилось на пониженных передачах, поскольку КПП была еще недостаточно доработана. Во время заднего хода выявился чрезмерный провис гусеницы. Для его устранения были внесены изменения в механизм натяжения гусеницы. Паралельно с испытаниями шел заключительный монтаж механизмов и приборов танка. 21 января 1944 года за испытаниями наблюдали представители экспериментального центра полковник Эссер (Esser) и майор Хоффман (Hoffman), а 31 января 1944 года полигон посетил сам Фердинанд Порше. Ход испытаний подробно документировался и снимался на кинопленку. 1 и 2 февраля были проведены осмотр и регулировка механизмов танка, а 3 февраля 1944 года в присутствии представителя WaPruef б инженера Шмидта (Schmidt) были проведены очередные ходовые испытания (около 2000 метров). Всего к 3 февраля 1944 года танк Тип 205/1 прошел около 16 километров. В период с 4 по 25 февраля был проведен очередной цикл испытаний. Перед этим с 2 по 6 февраля была полностью проверена система смазки узлов и агрегатов танка. 7 февраля прототип прошел около 20 км (причем 8 км на танке проехал сам профессор Порше), а на следующий день еще 22.4 км.

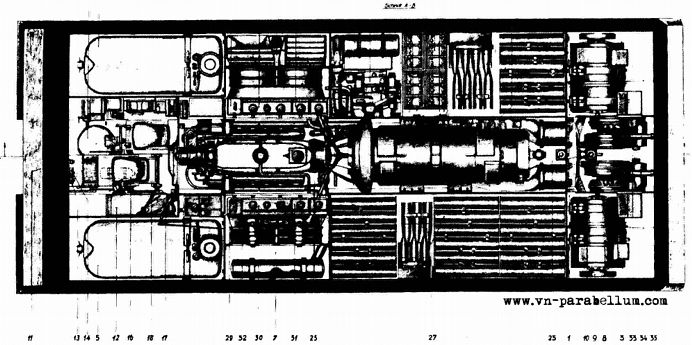

Компановка танка Маус Porsche Type 205/1
жми фото и смотри галерею

Следующий цикл испытаний состоялся между 25 февраля и 17 марта 1944 года в Бёблингене. 25 февраля 1944 года были проведены ходовые испытания по кругу диаметром 4000 метров. 1 марта танк двигался по кругу диаметром около 4100 метров. Во время этой поездки была проверена проходимость танка. "Маус" оказался способным преодолевать уклон до 25°. 9 марта 1944 года танк проехал еще 5200 метров. В это же время проводились испытания специальной передачи для движения по наклонной поверхности. На этот раз "Маус" смог двигаться по склону крутизной до 43°. 10 марта 1944 года на полигон в Бёблингене прибыл второй прототип 205/2. В этот день танк 205/1 прошел 8200 метров. Кроме этого танк 205/1 был использован для буксировки второго опытного образца, который прибыл в Бёблинген без двигателя и башни.

14 марта 1944 года прототип 205/1 преодолел водную преграду глубиной 1 м и склон крутизной 43°. В ноябре 1943 года была готова пушка 12.8 cm KwK 44 калибра 128 мм, предназначенная для танка "Маус". Позже обозначение пушки было изменено на 12.8 cm KwK 82. Испытания орудия проходили на полигоне в Меппене (Мерреп). 6 июня 1944 года на прототипе 205/1 была установлена башня, а 3 октября 1944 года установлено вооружение и полностью укомплектованный "Маус" был испытан на полигоне в Кумерсдорфе.

Второй прототип 205/2 был почти готов к 10 марта 1944 года. Однако на танке еще не были установлены башня и двигатель. Лишь в октябре 1944 года на него установили дизель Даймлер-Бенц MB 517. Сразу после монтажа двигателя танк был направлен в Кумерсдорф. Во время испытаний двигателя из-за неправильного соединения двигателя с генератором лопнул карданный вал. Ошибка в сборке узла была вызвана спешным ходом работ. В Кумерсдорфе испытывались оба прототипа, но достоверной информации об этих испытаниях нет. Неизвестно также, проводились ли опытные стрельбы.

В середине 1944 года на танк 205/2 были установлены экспериментальные опорные катки с отверстиями, при помощи которых хотели хоть как то снизить массу машины, однако, вскоре они были вновь заменены на цельнолитые.

В 1944 году вероятно был собран третий опытный образец танка "Маус".

В конце 1944 года Гитлер приказал прекратить все работы над сверхтяжелыми танками. Этот приказ касался как "Мауса" так и разрабатываемого параллельно танка того же класса Е-100. Огромная конструкторская и организационная работа пропала даром, хотя стоит признать, что при разработки танка было предложено много новаторских идей, однако непреодолимые сырьевые трудности III Рейха с самого начала сделали выпуск сверхтяжелых танков совсем нереальным. Стоит сказать, что как показала история развития послевоенного танкостроения, будущее было за средними и тяжелыми танаками. Для такого монстра как "Маус" здесь места не нашлось.

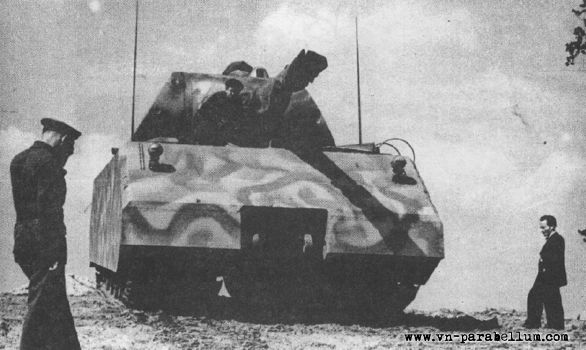

Танк Маус Porsche Type 205/2 на ходовых испытаниях по бездорожью, венса 1944. Заводсткой экипаж вентилирует воздух внутри танка.
Танк Маус Porsche Type 205/2 на ходовых испытаниях по бездорожью, венса 1944. Заводсткой экипаж вентилирует воздух внутри танка.
жми фото и смотри галерею

Боевое применение

Весной 1945 года оба (или все три?) опытных образца Тип 205 находились в Кумерсдорфе. Все прототипы были подготовлены для уничтожения, если на полигон войдет Красная Армия. В последний момент пришел новый приказ, согластно которому необходимо было использовать танки в обороне полигона, который был занят Красной Армией 21 апреля 1945 года. Полуразрушенный танк 205/2 был захвачен в районе железнодорожной станции в Кумерсдорфе. Неизвестно, был ли танк взорван экипажем или поврежден в бою. О том, как были использованы в обороне полигона остальные танки, никаких данных нет.

Танк "Маус" в музее в Кубинке

Во второй половине августа 1945 года специальная трофейная команда переправила два танка Тип 205 в частично разобранном состоянии из Кумерсдорфа в Штетин. Вероятнее всего это были 205/1 и 205/2. Позднее оба танка были перевезены паромом в Ленинград и дальше на танковый полигон в Кубинке.

Там из двух танков был "собран" один, который испытывался в 1951-1952 годах. Танк Тип 205 "Маус", экспонируемый в Кубинке, состоит из корпуса 205/1 и башни 205/2.

Танк Маус Porsche Type 205/1, застрявший в грязи. 17 марта 1944.

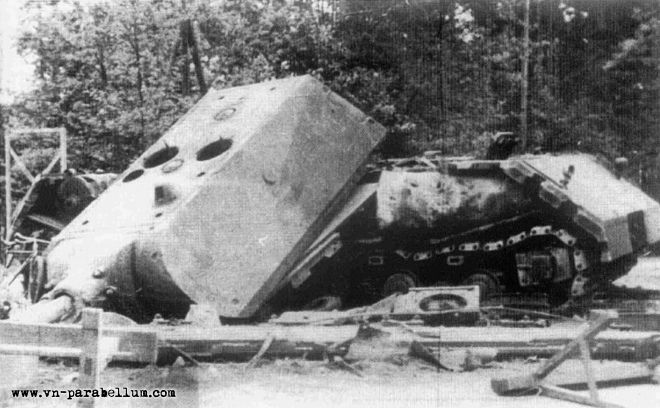

Разрушенный танк Маус Porsche Type 205/2 на полигоне в Куммерсдорфе. Позднее советские специалисты поставили башню от этого танка на корпус Танк Маус Porsche Type 205/1 и эту гибридную машину можно сегодня увидеть в танковом музее в Кубинке.
жми фото и смотри галерею

Корпус

Корпус танка был сварен из стальных гетерогенных бронеплит (поверхности бронеплит была придана повышенная твердость при помощи углеродистых добавок - цементации). Внутри корпус был разделен поперечными перегородками на пост управления, где располагались механик-водитель и стрелок-радист, 1-е силовое отделение, 11-е силовое отделение и 111-е силовое отделение. Кроме того корпус был разделен и на продольные отделения.

В правом продольном отделении располагались топливный бак емкостью 800 литров, масляный и водяной радиаторы двигателя, водяной радиатор электрогенератора, нагнетатательный вентилятор с воздушным фильтром, система выхлопа - глушитель, радиатор глушителя и выхлопная труба. В этом же отделении находился вспомогательный двигатель типа "241", вспомогательный электрогенератор, ящики с инструментами и аккумуляторы. Здесь же был установлен электродвигатель и стелажи с боеприпасами к пушке калибра 128 мм.

В среднем продольном отделении находились места механика-водителя, стрелка-радиста, главный двигатель вместе со спаренным генератором, трансмиссия, двухтактный пускач и тормозная система.

Левое продольное отделение было полностью идентично правому.

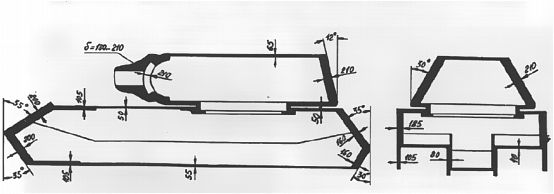

Схема бронирования танка Маус Porsche Type 205
Схема бронирования танка Маус Porsche Type 205
жми фото и смотри галерею

Силовая установка

У танка Тип 205 ttMaycH была комбинированная силовая установка. Двигатель внутреннего сгорания вращал электрогенератор, который вырабатывал ток для приводящих танк в движение двух электродвигателей.

Двигатель Даймлер-Бенц MB 509, двенадцатицилиндровый, четырехтактный, V- образный (угол развала цилиндров 60°), с впрыском топлива, жидкостного охлаждения. Мощность двигателя - 795 кВт/1080 л.с. Ход поршня - 180 мм, диаметр цилиндра - 162 мм, рабочий объем - 44540 см3. Степень сжатия в левом блоке цилиндров 1:5.9 (0.1), в правом - 1:6.1 (0.1). На каждом цилиндре было по два впускных и выпускных клапана. Очередность воспламенения топливо-воздушной смеси в цилиндрах: 1-11-2-9-4-7-6-8-5- 10-3-12. Система зажигания Бош ZM С R 8 (9-4040Е), свечи зажигания - Бош DW 225 ЕТ 7 с антипомеховой системой UKW 9-4080 В. Стартер приводился в действие двухтактным двигателем Ридель ALM Geraet № 9-7033 В.

Впрыск - Бош PZ 12 HP 120/22 (9-2200 В 1) с инжекторным соплом Бош (9-2122 D) и Лоранж (9-2261 С). На каждый цилиндр приходилось одно сопло. Топливный насос зубчатого типа Эрих Гретц ZD 1000 В (9-2134 В 2) имел рабочее давление от 1.3 до 1.8 кПа и производительность 500 литров в час.

На двигателе был установлен зубчатый масляный насос высокого давления Даймлер-Бенц Zahnradpumpe, который при температуре 750°С имел рабочее давление 2.8 кПа при 2300 об/мин и производительность 42 кг/мин. Главный масляный насос - спаренный зубчатый Даймлер-Бенц производительностью 65 кг/мин при 2300 об/мин.

Другие вспомогательные узлы двигателя: вспомогательный масляный насос коробки передач и основной масляный насос коробки передач производительностью 45 кг/мин при 2300 об/мин. Система охлаждения была оснащена насосом вихревого типа Даймлер-Бенц производительностью 54 м3/час при 2300 об/мин. Дополнительный водный насос производительностью 18 м3/час при 2300 об/мин был предназначен для охлаждения выхлопной системы. Также на танке применялся гидравлический насос типа Тефес А 30055/7331.

Электрогененратор вырабатывал ток для двух электродвигателей мощностью по 400 кВт/544 л.с. каждый.

Танк Маус Porsche Type 205/1, застрявший в грязи. 17 марта 1944.
Танк Маус Porsche Type 205/1, застрявший в грязи. 17 марта 1944.
жми фото и смотри галерею

Трансмиссия и ходовая часть

Крутящий момент электродвигателей передавался на ось ведущего колеса через тормозную систему и понижающую передачу. У ведущего колеса было по две планетарных бортовых передачи. Кроме того применялось сцепление, позволяющее отключить двигатель от оси ведущего колеса, например при внезапной блокировке гусеницы во время быстрого движения. Опорные катки были сгруппированы по двое в тележки. Тележки подвешивались на одном маятнике и снабжались специальной системой амортизации. С каждого борта было по шесть пар таких тележек. В состав ходовой части входили также направляющие колеса, которые могли изменять свое положение и таким образом осуществлять натяжение гусеницы.

Башня

башня танка Маус

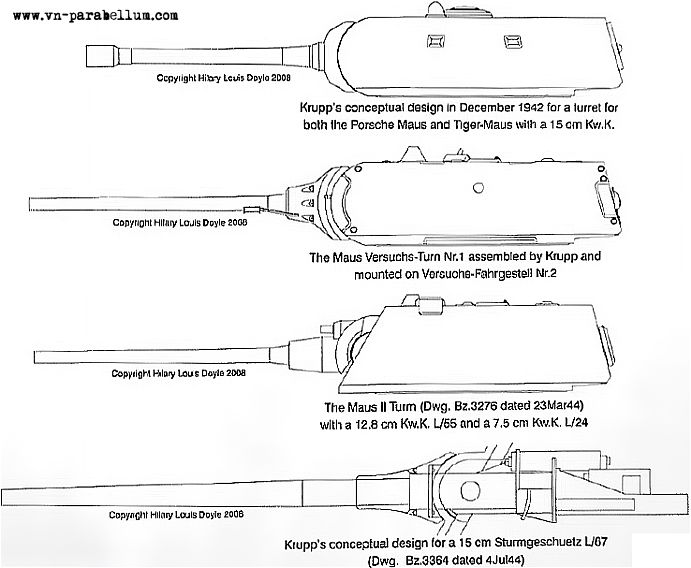

Эволюция Маус
жми фото и смотри галерею

Башня сваривалась из гетерогенных бронеплит. Боковые плиты были наклонены под углом 30°, а задняя плита - 15°. В башне размещалось вооружение танка, состоящее из орудия калибра 128 мм и спаренной с ним пушки калибра 75 мм. Обе пушки имели общую маску. Вертикальная наводка пушки осуществлялась при помощи механического устройства с ручным приводом. Один полный оборот маховика изменял угол возвышения на 1°, а вообще он менялся от -7° до +23°. В одном блоке с пушками был и пулемет MG 34.

Башня вращалась на трех парах роликовых подшипников, а в горизонтальной плоскости башню поддерживали еще шесть пар так называемых башенных несущих подшипников. Был предусмотрен механизм, позволяющий опустить башню с подшипников, в этом случае стык башни и корпуса становился водонепроницаемым.

Герметичность башни дополнительно обеспечивала резиновая прокладка, расположенная на ободе основания башни.

Вращение башни осуществлялось при помощи электрического привода, а для аварийной ситуации был предусмотрен ручной привод. Использовались две скорости вращения башни: быстрая - 8°/сек и медленная - 4°/сек. Во время марша башня блокировалась тремя стопорами. Кроме стопоров неподвижность башни обеспечивало специальное пневматическое устройство.

На вращающемся полике башни были установлены стелажи для снарядов к обеим пушкам. На дне башни размещался компрессор, предназначенный для продутия ствола 128-мм орудия. Компрессор работал от электрического двигателя постоянного тока мощностью 1000 Вт и напряжением 48 В.

Маска пушки - литая, прицел расположен слева. Стволы пушек были стабилизированы в вертикальной плоскости. На башне располагались два люка и два воздушных фильтра диаметром 180 мм типа GH 2/40. Воздушные фильтры имели электрический привод. Кроме этого, там были установлены два вращающихся перископа, две пусковые установки для дымовых гранат Schnellnebelkertzen 39, прицел и дальномер E-Messer.

В задней стене башни имелся люк, предназначенный для погрузки боеприпасов. В крышке люка находилась бойница для стрелкового оружия. В задней части башни находились крепления для 25 выстрелов раздельного заряжания калибра 128 мм.

Для освещения внутри башни служили три лампочки накаливания мощностью 5 Вт и напряжением 12 В. Кроме того было предусмотрено гнездо для переноски. Прицел подсвечивался отдельной лампой. Связь между членами экипажа обеспечивал танкофон или в аварийной ситуации сигнальные лампы и переговорная труба.

башня танка Маус

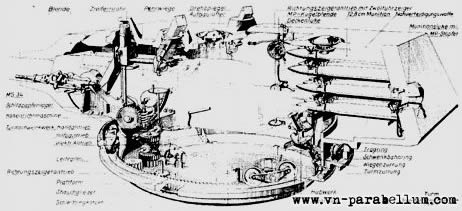

Комновка башни танка Маус Porsche Type 205
жми фото и смотри галерею

Вооружение

Основным вооружением танка Тип 205 "Маус" было орудие 12.8 cm KwK 44 L/55 калибра 128 мм, боезапас 68 выстрелов раздельного заряжания (25 выстрелов было размещено в башне и 43 в корпусе). Также в башне была установлена пушка 7.5 cm KwK L/36 калибра 75 мм, боезапас 200 выстрелов (125 в башне и 75 в корпусе). Дополнительное вооружение - два пулемета Рейнметалл-Борзиг MG 34 калибра 7.92 мм, боезапас 1000 патронов в четырех патронных ящиках.

Было предусмотрено место для установки зенитного вооружения, состоящего из пушки Маузер MG 141/15 калибра 15 мм или Маузер MG 151/20 калибра 20 мм.

Противопожарное оборудование

Силовая установка танка снабжалась автоматической противопожарной системой. Для тушения огня был предназначен сжатый углекислый газ, хранившийся под давлением 190 атм в двух баллонах по 6 кг каждый. Всего в баллонах было 3000 литров углекислого газа.

Если температура в силовом отделении превышала 160° то срабатывала автоматика. Сначала опорожнялся первый баллон, а затем и второй. В случае поломки автоматической системы, открыть баллоны можно было вручную. От баллонов газ подавался по стальным трубам диаметром 10 мм к выпускным соплам диаметром только 3 мм.

На приборных досках у места механика-водителя и стрелка-радиста были установлены контрольные лампочки, сигнализирующие о пожаре в двигательном отсеке. При пожаре механик-водитель переводил двигатель на холостой ход. Водитель при сильном пожаре мог открыть резервный баллон с углекислым газом одновременно с основным.

"Маус" после подготовки мог преодолевать водные преграды по дну. На танке было установлено три водоотводящих насоса (в электрогенераторном, тормозном и двигательном отделениях).

Окраска и опознавательные знаки

Опытный образец танка Тип 205/1 "Маус" был сначала выкрашен однотонно в серый цвет Panzer Grau RAL 7027. Такая окраска была использована во время пребывания танка на фирме Алькетт и перевозки по железной дороге в Бёблинген. В Бёблингене прототип был перекрашен сначала в один цвет краской Wehrmacht Olive - стандартный тип окраски немецких танков в тот период, а к моменту установки башни на танке 205/1 был использован трехцветный камуфляж.

Анализ имеющихся фотографий позволяет заключить, что в конце 1944 года прототип 205/1 был вновь перекрашен.
Опытный образец 205/2 поначалу тоже был серого цвета, потом был использован стандартный камуфляж. На борту танка был нарисован перевернутый серп и молот, символизирующий, что "Маус" - трофейный танк, а не собственная разработка.

Фотографии взорванного (поврежденного) в Кумерсдорфе танка свидетельствуют, что прототип 205/1 был в очередной раз перекрашен в 1945 году или ... что это снимки нового танка 205/3.

Изнутри "Маус" был выкрашен светлокремовой краской. На танках типа "Маус" не было никаких опознавательных знаков и тактических номеров.

Генерал-инспектор танковых войск Хайнц Гудериан вспоминал про Маус: "Через день я выехал на поезде в Лётцен, где временно расположился мой штаб. Там я осмотрел местные казармы. 13 мая я имел беседу со Шпеером, а во второй половине дня был на докладе у Гитлера. 1 мая Гитлеру показали деревянную модель "мышонка" — танка профессора Порше и фирмы Круппа, на котором намеревались установить 150-мм пушку. Общий вес танка должен был достигнуть 175 тонн. Нужно было рассчитывать на то, что он в действительности после конструктивных изменений по указаниям Гитлера будет весить 200 т. Модель не имела ни одного пулемета для ведения ближнего боя. Уже по этой причине я должен был отклонить ее. Конструкция имела тот же самый недостаток, который делал "Фердинанда" Порше непригодным для ведения ближнего боя. А ведь танку в конце концов неизбежно приходится вести ближний бой, ибо он действует во взаимодействии с пехотой. Начались бурные споры, так как все присутствующие, кроме меня, находили "мышонка" великолепным. Он обещал быть именно "гигантским"…".

башня танка Маус в фортификации

Во время заседания у Гитлера с 30 сентября на 1 октября 1943 поднимался вопрос об использовании башни танка Маус в полевой фортификации. Первоначально для этой цели рассматривался вариант использования тяжёлой Panzertuerme (танковой башни) с 12.8 и 15 см орудиями. Однако по причине нехватки производственных мощностей для литья стали министру вооружений припасов Альберту Шпееру поручили изучить вопрос замены надля этой цели серийной башни танка Маус. Башня Мауса могла вооружаться 12.8 или 15 см орудиями и должна была иметь усиленную крышу

В немецкой армии нередко практиковалось использование танковых башен в полевой фортификации. С устаревших или повреждённых машин снимались боепригодные башни и устанавливались на ДОТы. Например, для фортификационных нужд выпускались специально упрощённые башни от танка Пантера. Как один из вариантов рассматривалось использование в фортификации даже Panzertuerme (танковой башни) с 12.8 и 15 см орудиями. Нехватка производственных мощностей для литья стали заставила отказаться от данного проекта. Поэтому, в качестве замены, на заседании у Гитлера с 30 сентября по 1 октября 1943, было предложено министру вооружений и боеприпасов Шпееру изучить возможность применения серийных башен танка Маус с 12.8 и 15 см орудиями и усиленой крышей. А также в каком количестве можно будет поставлять эти башни после времени необходимого на налаживание производства.

2 ноября 1943 фирма Крупп представила чертёж башни Мауса для стационарной позиции.

башня танка Маус
Проект ДОТа с башней танка Маус
жми фото и смотри галерею





навигация по теме

танк Маус - галерея

источники

ИСТОРИКО-ТЕХНИЧЕСКЛЯ СЕРИЯ "Panzer History" -- Maus СУПЕРТАНК ДОКТОРА ПОРШЕ -- "Восточный Фронт", Москва 1996 г.
по изданию: Troika W. "MAUS"; © издательство "Восточный Фронт", 1996 г.

Thomas L. Jentz -- Panzerkampfwagen MAUS -- Darlington Productions, Inc. 1997

Waldemar Trojka -- German Secret Panzer Projects -- Katowice - Speyer 2005

Panzerkampfwagen Maus -- Waffen-Arsenal 047

Spielberger Walter J and Milsom John -- Elefant and Maus (+E-100) -- AFV Weapons Profile 61, 1973

Thomas L. Jentz & Hillary L. Doyle -- Schwere-Panzerkampfwagen Maus and E 100 1942 to 1945 -- Panzer Tracts 6-3

Janusz Ledwoch -- Maus -- Millitaria, 190, Warszawa 2003
