  Jagdpanzer IV



Eсли вы видите эту строку в браузере, значит у вас в месте установки кода не исполняется php, уточните у разработчика или хостера, куда можно вставить php-код /*ОШИБКА*/ ?> 'l', // Ваш секретный код для ссылок в системе Mainlink 'USERNAME' => 'A6B3A0FA8994CC4D1249010C744D6DAD', // Кодировка выводимых ссылок. Preset: win, utf, iso, koi. Default: utf. Либо любая другая кодировка в понятном для ICONV виде. 'charset' => 'win', // Разделитель между текстами ссылками. Default: ' | ' 'splitter' => ' | ', // HTML блок перед каждым текстом ссылки в блоке. Default: '' 'htmlbefore' => '', // HTML блок после каждого текста ссылки в блоке. Default: '' 'htmlafter' => '', // Значение атрибута STYLE для каждого тэга A в блоке ссылок. Default: '' 'style' => '', // Значение атрибута TARGET для каждого тэга A в блоке ссылок. Default: '' 'target' => '', // Значение атрибута CLASS для каждого тэга A в блоке ссылок. Default: '' 'class_name' => '', // Поместить ли весь блок со ссылками в тэг SPAN. Possible: true, false. Default: false. 'span' => 'false', // Значение атрибута STYLE для тэга SPAN в который помещен блок ссылок. 'style_span' => 'false', // Значение атрибута CLASS для тэга SPAN в который помещен блок ссылок. 'class_name_span' => 'false', // Поместить ли весь блок со ссылками в тэг DIV. Possible: true, false. Default: false. 'div' => 'false', // Значение атрибута STYLE для тэга DIV в который помещен блок ссылок. 'style_div' => 'false', // Значение атрибута CLASS для тэга DIV в который помещен блок ссылок. 'class_name_div' => 'false', // Если используются значения span = true и div = true, то указанный этим параметром тэг будет выводиться первым. Default: div. 'div_span_order' => 'div', // Если используются значения span = true и div = true, то указанный этим параметром тэг будет выводиться первым. Default: div. 'update_time' => 'div', // Формат выдачи блока ссылок. Если установлено значение array, то результатом будет массив со ссылками блока, при этом внешнего оформления блока проводится не будет. Possible: text, array. Default: text. 'return' => 'text', // Параметр для использования нескольких блоков ссылок на одной страничке, задает индекс ссылки с которой начать выдачу. Индекс первого элемента массива: 0. Default: 0. 'limit_start' => '0', // Параметр для использования нескольких блоков ссылок на одной страничке, задает количество ссылок для выдаче после стартового элемента. Отсутствие ограничений: 0. Default: 0. 'limit_items' => '0', // Время хранения базы со ссылками в секундах. Default: 3600. 'update_time' => '3600', // Время отведенное на обновление базы со ссылками в секундах. То есть время, которое код будет игнорировать повторные запросы на обновление кода. Default: 300. 'update_lock_time' => '300', // Максимальное количество ссылок для вывода в блоке. Default: 20. 'max_links' => '20', // Время на соединение с серверами Mainlink для обновления базы со ссылками. Если соединение пройдет успешно, то далее код будет скачивать базу ссылок, ограничения по времени на эту операцию отсутствуют в коде и определяются параметрами настройки PHP на Вашем хостинге, а конкретнее параметром максимального времени запущенного скрипта. Обычно это 30 секунд. Default: 6. 'socket_timeout' => '6', // Отображать ли коду тестовую ссылку? В режиме true выведет 1 тестовую ссылку. Использовать как помощник при установке кода. Possible: true, false. Default: false. 'test' => 'false', ); // Выводим ссылки $client_lnk = new MLClient($o); echo $client_lnk->build_links(); // Настройки кода для отображения объявлений $ao = array( // Указание коду отображать объявления, а не ссылки 'CODE_TYPE' => 'a', // Ваш секретный код для объявлений в системе Mainlink 'USERNAME' => 'A3A35D116832671C0EFB771C60B51E5D', // Кодировка выводимых объявлений. Preset: win, utf, iso, koi. Default: utf. Либо любая другая кодировка в понятном для ICONV виде. 'charset' => 'win', // Разделитель между объявлениями. Default: ' | ' 'splitter' => ' | ', // HTML блок перед каждым объявлением в блоке. Default: '' 'htmlbefore' => '', // HTML блок после каждого объявления в блоке. Default: '' 'htmlafter' => '', // Значение атрибута STYLE для каждого тэга A в блоке объявлений. Default: '' 'style' => '', // Значение атрибута TARGET для каждого тэга A в блоке объявлений. Default: '' 'target' => '', // Значение атрибута CLASS для каждого тэга A в блоке объявлений. Default: '' 'class_name' => '', // Поместить ли весь блок со объявлениями в тэг SPAN. Possible: true, false. Default: false. 'span' => 'false', // Значение атрибута STYLE для тэга SPAN в который помещен блок объявлений. 'style_span' => 'false', // Значение атрибута CLASS для тэга SPAN в который помещен блок объявлений. 'class_name_span' => 'false', // Поместить ли весь блок со объявлениями в тэг DIV. Possible: true, false. Default: false. 'div' => 'false', // Значение атрибута STYLE для тэга DIV в который помещен блок объявлений. 'style_div' => 'false', // Значение атрибута CLASS для тэга DIV в который помещен блок объявлений. 'class_name_div' => 'false', // Если используются значения span = true и div = true, то указанный этим параметром тэг будет выводиться первым. Default: div. 'div_span_order' => 'div', // Если используются значения span = true и div = true, то указанный этим параметром тэг будет выводиться первым. Default: div. 'update_time' => 'div', // Формат выдачи блока объявлений. Если установлено значение array, то результатом будет массив со объявлениями блока, при этом внешнего оформления блока проводится не будет. Possible: text, array. Default: text. 'return' => 'text', // Параметр для использования нескольких блоков объявлений на одной страничке, задает индекс объявления с которой начать выдачу. Индекс первого элемента массива: 0. Default: 0. 'limit_start' => '0', // Параметр для использования нескольких блоков объявлений на одной страничке, задает количество объявлений для выдаче после стартового элемента. Отсутствие ограничений: 0. Default: 0. 'limit_items' => '0', // Время хранения базы со объявлениями в секундах. Default: 3600. 'update_time' => '3600', // Время отведенное на обновление базы со объявлениями в секундах. То есть время, которое код будет игнорировать повторные запросы на обновление кода. Default: 300. 'update_lock_time' => '300', // Максимальное количество объявлений для вывода в блоке. Default: 20. 'max_links' => '20', // Время на соединение с серверами Mainlink для обновления базы со объявлениями. Если соединение пройдет успешно, то далее код будет скачивать базу объявлений, ограничения по времени на эту операцию отсутствуют в коде и определяются параметрами настройки PHP на Вашем хостинге, а конкретнее параметром максимального времени запущенного скрипта. Обычно это 30 секунд. Default: 6. 'socket_timeout' => '6', // Значение атрибута STYLE для тэга A в заголовке каждого объявления в блоке. 'style_linkh' => '', // Значение атрибута STYLE для всего заголовка каждого объявления в блоке. 'style_header' => '', // Отображать ли коду тестовое объявление? В режиме true выведет 1 тестовое объявление. Использовать как помощник при установке кода. Possible: true, false. Default: false. 'test' => 'false', // Сколько тестовых объявлений отобразить. Default: 1. 'test_num' => '1', ); // Выводим объявления $client_ads = new MLClient($ao); echo $client_ads->build_links(); ?>






Jagdpanzer IV L/48

Четыре фото потерянного в Италии Jagdpanzer IV из дивизии «Hermann Goering», машина выпущена в марте/апреле 1944 года. Ствол с дульным тормозом, запасные траки перенесены на корму. Левая бойница заварена заглушкой. Рядом со смотровым прибором механика-водителя видно сквозное отверстие от бронебойного снаряда.
Четыре фото потерянного в Италии Jagdpanzer IV из дивизии «Hermann Goering», машина выпущена в марте/апреле 1944 года. Ствол с дульным тормозом, запасные траки перенесены на корму. Левая бойница заварена заглушкой. Рядом со смотровым прибором механика-водителя видно сквозное отверстие от бронебойного снаряда.

Jagdpanzer IV Ausf. F

С ростом и развитием немецких танковых войск выявилась потребность включить в состав танковых частей машины, предназначенные для борьбы с танками противника. Уже в марте 1940 года в Германии создали первый самоходный истребитель танков Panzerjaeger I, представлявший собой шасси легкого танка PzKpfw I Ausf. В с установленной на нем чехословацкой 47-мм противотанковой пушкой Рак 36(t). Следом появился истребитель танков Marder I, созданный на базе шасси французских танков. За ним последовали Marder II на базе шасси танка PzKpfw II и Marder III на базе шасси чехословацкого тан» ка PzKpfw 38(t). Все машины типа Marder вооружались или немецкой 75мм противотанковой пушкой Рак 40 или советской трофейной 76,2-мм пушкой Рак 36(г). Бронирование этих истребителей танков было противопульным. Единственной причиной их появления было повысить мобильность противотанковой артиллерии, поэтому их создавали на базе шасси устаревших танков. Это было первое поколение машин данного типа, созданное в качестве временного решения с целью выиграть время для разработки более совершенных типов истребителей танков.

Успехи немецких штурмовых орудий Sturmgeschuetz 111/40 дали немецким самоходным истребителям танков новый импульс для развития. Требовалась хорошо защищенная машина с низким силуэтом. Новый истребитель танков первоначально назывался neu Sturmgeschuetz (новое штурмовое орудие), то есть его создатели еще не различали штурмовую артиллерию и самоходные истребители танков.

Но вскоре оказалось, что создать новое штурмовое орудие быстро не удастся. Прототип обещали не ранее середины 1943 года. Поэтому фирма Vomag AG предложила новый истребитель танков на шасси среднего танка PzKpfw IV SdKfz 161, получивший название Jagdpanzer IV SdKfz 162 Ausf. F, вооруженный 75-мм пушкой 7,5 cm Рак 39 L/48.

Первоначально планировалось создать истребитель танков на базе StuG 111/40. Фирма Alkett предложила три варианта таких машин, несущих разное вооружение.

Но выяснилось, что переделки окажутся слишком серьезными, поэтому было решено создать новую боевую машину на базе танка PzKpfw IV.

2 октября 1942 года Гитлеру продемонстрировали модель новой машины, названной Sturmgeschuetz auf Fahrgestell PzKpfw IV mit der 7,5 cm KwK 42 L/70. Машина имела более толстую броню, кроме того, лобовая бронеплита располагалась под углом. Пушка 7,5 cm KwK 42 L/70 монтировалась в маске прямо в лобовой броне рубки, а не к полу, как это имело место у штурмовых орудий.

Первый прототип Jagdpanzer IV, собранный на шасси танка Panzer IV Ausf. F
Первый прототип Jagdpanzer IV, собранный на шасси танка Panzer IV Ausf. F.

Гитлер согласился с тем, что до начала серийного выпуска длинноствольной 75-мм пушки, на истребитель танков будут устанавливать обычную 7,5 cm Рак 39 L/48. При этом он приказал как можно быстрее отказаться от старой пушки в пользу длинноствольного варианта.

Выпуск нового орудия развертывали на фирме Voglandische Maschinenfabrik AG в Плауэне, Саксония. Деревянный прототип самоходки в натуральную величину был продемонстрирован фюреру 13 мая 1943 года на полигоне в Арисе.
Высота машины составляла всего 1700 (1720) мм, что позволяло действовать незаметно. Пушка монтировалась в шаровидной маске, что позволяло отказаться от сложного механизма вертикальной наводкп. Лобовая броня рубки представляла собой наклонную под углом 15° плиту толщиной 80 мм, способную выдержать попадание 76-мм снаряда советских и американских пушек.

20 октября 1943 года на полигоне в Арисе (Восточная Пруссия) был представлен прототип с рубкой, выполненной из мягкого железа. Вскоре Гитлер приказал начать серийный выпуск машины.

В конце 1943 года на фирме Vomag собрали еще два прототипа. По сравнению с последующими серийными машинами прототипы и машины нульсерии имели закругленное соединение лобовой и бортовой брони рубки. У серийных машин бронеплиты были перевязаны как у танков PzKpfw IV, что повышало прочность соединения плит.

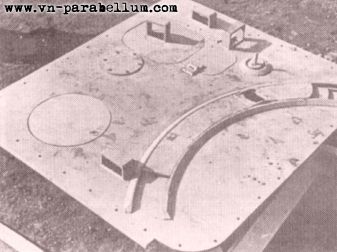

Крыша первого прототипа Jagdpanzer IV
Крыша первого прототипа Jagdpanzer IV

Любопытным образом удалось решить вопрос со вспомогательным вооружением. По обе стороны от пушки были проделаны две бойницы. Через правую бойницу мог вести огонь пулемет Rheinmetall-Borsig MG 42 калибра 7,92 мм, а через левую бойницу экипаж мог стрелять из штатного пистолета-пулемета MP 40 или штурмовой винтовки MP 44.

Прототип Jagilpanzer IV Versusch 2

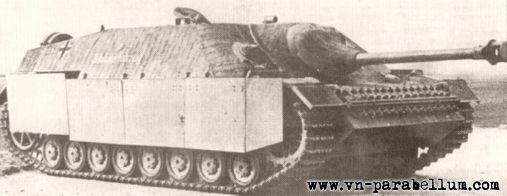

Прототип Jagilpanzer IV Versusch 2 с бортовыми экранами (Schuerzen), циммеритовым покрытием, измененной маской пушки и запасными гусеничными траками на лобовой броне.

Истребитель танков был во многом унифицирован с PzKpfw IV, от которого без изменений унаследовал корпус, ходовую часть, трансмиссию, двигатель, электрооборудование. По сравнению с PzKpfw IV изменилось положение топливных баков. У танка баки находились под поликом боевого отделения, а у Jagdpanzer IV баки находились на месте стрелка-радиста и под пушкой. Дополнительный бак разместили на месте двухтактного двигателя DKW, который у танка вращал башню. Изменилась схема вентиляции боевого отделения и тормозов, которые теперь обдувались воздушным потоком из двигательного отделения. Изменилось расположение эвакуационного люка, который перенесли под сиденье наводчика.

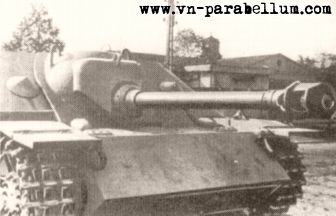

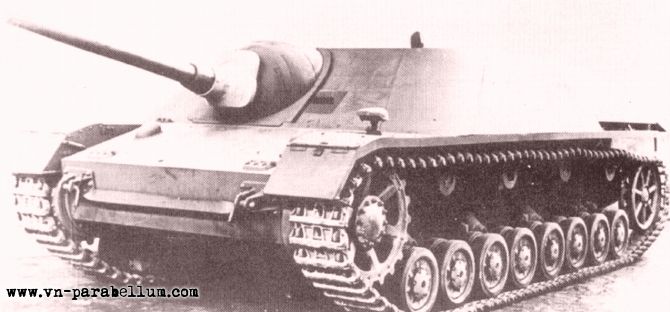

Второй прототип Jagdpanzer IV

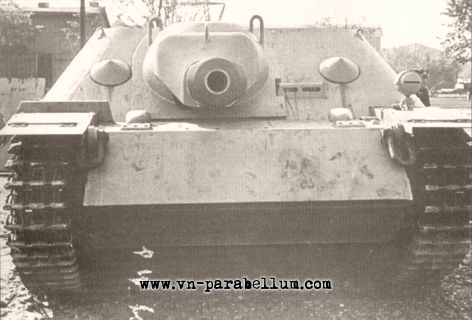

Второй прототип Jagdpanzer IV. Об­ратите внимание на маску пушки, не применявшуюся па серийных машинах.

Лобовая броня располагалась под углом 40° и была толщиной 60 мм.

20 декабря 1943 года на полигоне в Арисе фюреру продемонстрировали прототип. Гитлер тут же приказал начать серийное производство машины.

Второй прототип Jagdpanzer IV

Второй прототип Jagdpanzer IV. Об­ратите внимание на маску пушки, не применявшуюся па серийных машинах.


Модификации и выпуск

Две машины нуль-серии получили модифицированную маску пушки. Уже в январе 1944 года провели первую модификацию серийных машин. Рядом с люком наводчика в крыше рубки установили      гранатомет Nahvertiedigungswaffe.

В феврале на лобовой броне установили крепления для 14 запасных гусеничных траков. Весной запасные траки перенесли на корму машины. Это было сделано с тем, чтобы разгрузить переднюю часть машины. Впрочем, крепления на лобовой броне остались, но траков к ним не цепляли. Дополнительно на корме разместили два запасных опорных катка.

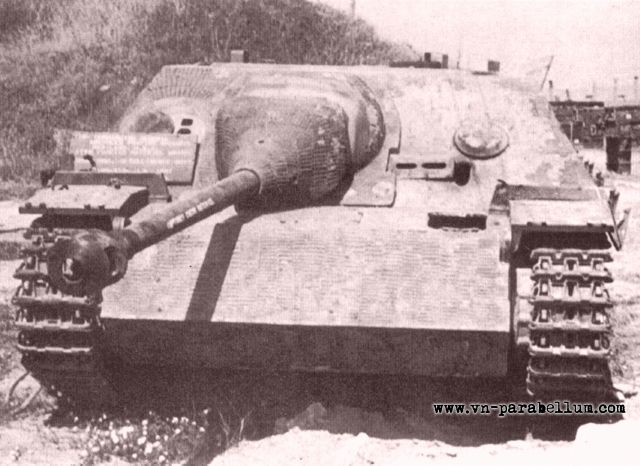

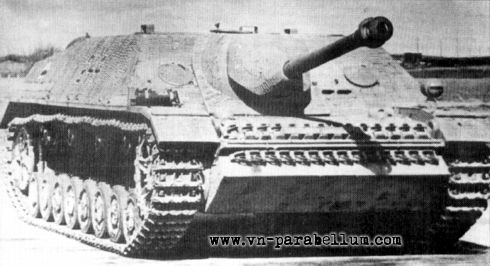

Jagpanzer IV ранней серии с модифици¬рованной маской пушки, запасными тра¬ками на лобовой броне и обмазанный циммеритом

Jagpanzer IV ранней серии с модифици¬рованной маской пушки, запасными тра¬ками на лобовой броне и обмазанный циммеритом

В марте 1944 года отказались от левой бойницы в лобовой броне, которую впредь наглухо заваривали. Машины. выпускавшиеся в конце мартаначале апреля 1944 года оснащались Rundumfeuer Maschinengewehr, то есть пулеметом MG 42, установленном на крыше рубки на специальном станке и обслуживаемом дистанционно с места наводчика. Одновременно модифицировали маску пушки.

Начиная от машины с номером шасси Fgst 320301, лобовую броню увеличили с 60 до 80 мм, а бортовую с 30 до 40 мм. Левая бойница отсутствовала. Машины, выпущенные до конца мая, оснащались дульным тормозом. Однако в боевых частях дульный тормоз обычно снимали, так как из-за него при стрельбе поднималась пыль, которая затрудняла прицеливание и демаскировала машину. Запасные опорные катки перенесли на надмоторную плиту. Изменилось крепление перископа.

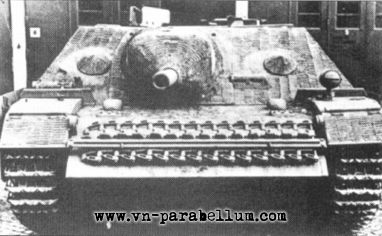

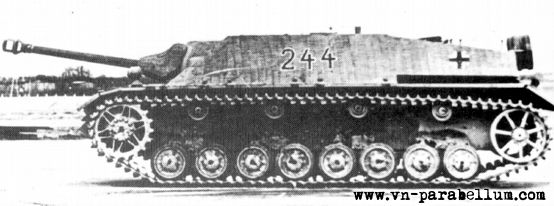

Jagpanzer IV ранней серии с модифици¬рованной маской пушки, запасными тра¬ками на лобовой броне и обмазанный циммеритом

Jagpanzer IV ранней серии с модифици¬рованной маской пушки, запасными тра¬ками на лобовой броне и обмазанный циммеритом

Летом 1944 года часть машин получила бронированные колпаки воздухозаборников системы охлаждения двигателя.
Последнюю модификацию провели в сентябре 1944 года. На машины установили три цельнометаллических вместо четырех обрезиненных поддерживающих катка. Одновременно отказались от обмазывания бронетехники циммеритом.

Некоторая часть истребителей танков Jagdpanzer IV выпускалась в командирском варианте (Befehlswagen). Командирские машины дополнительно оснащались радиостанцией FuG 8 и имели экипаж пять человек. В сентябре 1944 года построили два прототипа, вооруженных фиксированной пушкой neu Starr 7,5 cm Рак 39 L/48, однако обнаружились трудности при стрельбе, поэтому дальнейшие испытания этой артисистемы проводили с использованием истребителя танков Jagdpanzer 38(t) «Hetzer».

Серийный выпуск начался в январе 1944 года, когда построили первые 30 машин. Завершился выпуск в октябре 1944 года. Дополнительно в ноябре собрали два последних Jagdpanzer IV. В результате налетов союзнической авиации на заводы Vomag AG, а также на предприятия смежников, например, Zahnradfabrik AG во Фридрихсхафене, выпускавший коробки передач, темпы выпуска были ниже запланированных. П ика производство достигло в июле (140 штук) и июне (120 штук) 1944 года. В апреле фирма Vomag AG прекратила производство танков PzKpfw IV, полностью переключившись на выпуск истребителей танков.

В августе 1944 года начался переход на выпуск машин, вооруженных долгожданной длинноствольной пушкой 7,5 cm KwK 42 L/70 калибра 75 мм. Переход проходил плавно, выпуск старых Jagdpanzer IV с короткой пушкой постепенно сокращался. Всего было выпущено 804 машин этого типа.

Комплектующие для Jagdpanzer IV поставляли те же предприятия, что были поставщиками деталей для PzKpfw IV. Броневые листы поставляла фирма Witkowitzer Bergbau und Eisenhuetten Gewerkschaft в Витковицах (Моравия), вооружение изготавливала фирма Rheinmetall-Borsig в Унтерлюссе и Seitz в Кройцнахе.

Jagpanzer IV ранней серии с модифици¬рованной маской пушки, запасными тра¬ками на лобовой броне и обмазанный циммеритом

Jagpanzer IV ранней серии с модифици¬рованной маской пушки, запасными тра¬ками на лобовой броне и обмазанный циммеритом


Описание конструкции

Истребитель танков Jagdpanzer IV имел стандартную компоновку. В передней части машины, слева от коробки передач, находилось место механика-водителя. В центре боевого отделения, у правого борта находился стрелок-радист, обслуживающий курсовой пулемет. Еще два члена экипажа занимали места у левого борта рубки: впереди находился наводчик, за ним командир машины. Сиденье командира машины находилось под круглым люком в крыше рубки. Заряжающий находился в правом дальнем углу боевого отделения, над его местом находился второй люк.

Корпус и рубка

Корпус и рубка сваривались из прокатанных гетерогенных бронеплит. Толщина брони колебалась на разных участках. Под сиденьем наводчика находился эвакуационный люк диаметром 440 мм.
Броню изготавливали на фирме Dortmunder-Huehler & Со в Капфенберге, а также на сталелитейном заводе в Витковицах. Бронеплиты соединялись методом сварки между собой и к каркасу корпуса, собранного из стальных профилей.

Двигатель

На истребители танков Jagdpanzer IV устанавливали карбюраторные четырехтактные 12-цилиндровые V-образные (угол развала цилиндров 60 гр) верхнеклапанные двигатели жидкостного охлаждения Maybach HL 120TRM. Двигатели поставляли несколько фирм, в том числе Maybach Motorenwerke в Фридрихсхафене и Auto-Union AG в Хемнице. Диаметр цилиндра 105 мм, ход поршня 115 мм, рабочий объем 11867 смЗ. Поршни литые, зазор поршня 0,12-0,16 мм. Степень сжатия 1:6,5. Максимальные обороты двигателя 3000 об./мин, рекомендованные 2600 об./мин (после капитального ремонта 2200-2400 об./мин). Мощность двигателя 300 л.с. (221 кВт) при 3000 об./мин и 265 л.с. (195 кВт) при 2600 об./мин. Крутящий момент 80 мкг при 2150 об./мин. Удельная мощность 12,5 л.с./т (9,20 кВт/т). Два радиатора общей рабочей поверхностью 2,6 м2 располагались по бокам от двигателя. Циркуляция принудительная с помощью насоса типа Pallas. Рабочая температура охлаждающей жидкости 80 гр, максимальная 90 гр.

Машины оборудовались системой перелива прогретого антифриза от работающей машины в запускаемую машину, что облегчало пуск на морозе.

Циркуляцию воздуха в двигательном отсеке обеспечивали два вентилятора типа Zyklon, каждый из которых оснащался двумя воздушными фильтрами. Вентиляторы размещались над двигателем в правой стороне двигательного отделения. Мощность вентиляторы отбирали у двигателя. На надмоторной бронеплите имелись два вентиляционных отверстия, которые у машин поздних выпусков закрывались бронированными жалюзи. Входящие и выходящие отверстия для воздушных потоков в двигательном отделении находились в бортах корпуса. Потоки регулировались жалюзи, сопряженным с термостатом. Топливо, этилированный бензин OZ 74 с октановым числом 74. Общая емкость трех топливных баков 470 л, рабочая емкость 463 л. Подачу топлива обеспечивали два бензонасоса типа Solex, а также ручной аварийный насос. Все три бака имели общую горловину, а переключатель топливных баков находился на приборном щитке механика-водителя. Расход топлива на шоссе составлял 220 л на 100 км и на пересеченной местности до 360 л на 100 км. Емкость маслобака 22 л.

Двигатель оснащался двумя карбюраторами типа Solex 40JFF II. Крутящий момент от двигателя к коробке передач передавался через два карданных вала. Главный фрикцион трехдисковый, сухой типа Fichtel & Sachs 120/HD. Коробка передач планетарная типа ZF Aphon SSG76, шесть передач вперед, одна назад. Переключение передач с помощью рычага, расположенного справа от кресла механика-водителя. Место механикаводителя оборудовалось набором контрольно-указательных приборов. Управление истребителем танков осуществлялось с помощью рычагов и педалей, находящихся перед механиком-водителем. Рулевая система действовала через гидравлическую передачу на фрикционы. Планетарный механизм поворота позволял поворачивать танк, тормозить и осуществлять другие маневры. Далее крутящий момент передавался на бортовые передачи с передаточным числом 1:3,23. Механические тормоза типа Krupp действовали на ведущие колеса.

Электрическое оборудование

Электрическая проводка одножильная, напряжение в сети 12 В. Источник тока генератор Bosch GTLN 600/12-1500 мощностью 600 Вт. Дополнительный источник тока четыре свинцовых аккумулятора Bosch 12В тип 105 напряжением 6 В и емкостью 105 А/ч. Два стартера Bosch BNG 4/24 мощностью 4 л.с. (2,9 кВт) и рабочим напряжением 24 В. Зажигание электрическое, последовательность работы цилиндров 1-12-5-8-3-10-6-7-2-11-4-9. Свечи зажигания Bosch W225N1. Существовала возможность пуска двигателя с помощью рукоятки, вращаемой двумя членами экипажа. Рукоятку вставляли в отверстие в нижней части кормовой бронеплиты. Кроме того, предусматривалось использование безинерционного стартера Bosch AL/ZM 1, а также пуск танкового двигателя с помощью мотора VW Kfz 82 Kuebelwagen.

Потребителями в бортовой сети были подсветка прицела и контрольных приборов, звуковой сигнал, фара (на левом переднем крыле), радиостанция, спуск орудия и пулемётов, ходовой огонь типа Notek.

Шасси

Ходовая часть у Jagdpanzer IV состояла из восьми опорных катков малого диаметра размером 470x75-660, попарно собранных в четыре подрессоренные тележки. Верхняя часть гусеницы лежала на четырех (у поздних машин трех цельнометаллических) опорных катках. Ведущее колесо находилось в передней части машины, а направляющее колесо и механизм натяжения гусеницы на корме. Ведущее колесо имело 20 зубьев. Опорные и поддерживающие катки были обрезинены. Гусеницы с раздельными траками, одношкворневые, одногребневые. Траки отливались из марганцевой стали. Тип гусениц Kgs 61/400/120, ширина гусениц 400 мм, опорная длина 3520 мм, колея 2450 мм. Гусеницы изготавливала фирма Moorburger Trackenwerke в Гамбурге, длина гусеничной цепи 99 траков. Предусматривалась возможность надевать на гусеницы антипробуксовочные зубья." В осенне-зимний период использовали более широкие гусеницы, так называемые Ostenkette. Масса обычной гусеницы 750 кг, Ostenkette 1750 кг.

Радиооборудование

Стандартное радиооборудование состояло из приемопередатчика FuG 5 SE10U с передатчиком 10 W.S.a. или 10 W.S.b. мощностью 10 Вт, работающем в диапазоне 27,2-33,3 МГц, и приемником «с» (позднее «е»), также работающем в УКВ-диапазоне. Приемник работал через трансформатор Е Ua, а передатчик U 10а. Дальность работы радиостанции составляла 6,4 км в режиме телефона и 9,4 км в режиме ключа. Радиостанция FuG 5 монтировалась на антивибрационной стойке у правого борта у места заряжающего. Штыревая антенна длиной 2 м выводилась на левый борт.

Кроме того, машины оснащались комплектом сигнальных флажков и ракетницей Walther LP (Lauchpistole) или LP-42 калибра 27 мм, хранившейся рядом с местом командира машины.

Вооружение

Вооружение истребителя танков Jagdpanzer IV состояло из пушки 7,5 cm Рак 39 L/48 калибра 75 мм и пулемета MG 42 калибра 7,92 мм. Пушка и пулемет имели электрический спуск. Стандартный боекомплект к пушке включал 50% бронебойных выстрелов PzGr 39 и 50% подкалиберных выстрелов PzGr 40. Боекомплект хранился в укладках в задней части боевого отделения, в правой стороне боевого отделения за бензобаком и под пушкой.

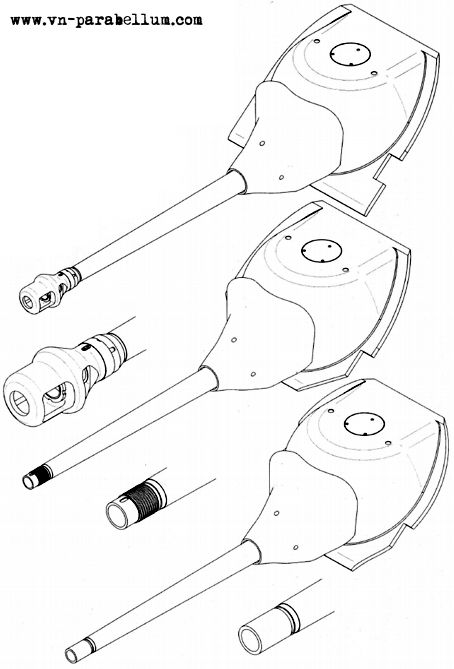

Варианты стволов Ягдпанцер IV - с дульным тормозом и без

Варианты стволов Ягдпанцер IV - с дульным тормозом и без

Бронебойные снаряды PzGr 39 при массе 6,8 кг имели начальную скорость 790 м/с. На дистанции 100 м они пробивали броню толщиной 106 мм (под углом 30°), на дистанции 500 м 96 мм, на дистанции 1000 м 88 мм и на дистанции 2000 м 64 мм.

Кучность огня на дистанциях 100 и 500 метров составляла 100%, на дистанции 1000 м 97%, и на дистанции 1500 м 77%. Однако в боевых условиях кучность стрельбы на дистанции 1000 м принималась равной 78%, а на дистанции 1500 м только 29%. Цифры приведены для стрельбы со стопа.

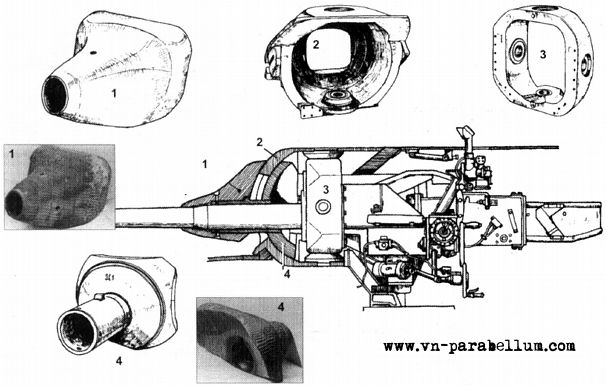

Варианты маски Ягдпанцер IV
Варианты маски Ягдпанцер IV

Кроме того, использовались подкалиберные боеприпасы PzGr 40 массой 4,1 кг и начальной скоростью 990 м/с. На дистанции 100. 500, 1000 и 2000 м подкалиберный снаряд пробивал броню толщиной 143,120,97 и 77 мм, соответственно. Кучность огня зависело от скорости езды машины. При скорости 15 км/ч кучность снижалась на 21%, а при скорости 25 км/ч на 33%. При этом кучность огня на дистанции 1500 м составляла всего 12%. Нормальный боекомплект насчитывал 79 выстрелов. Угол склонения/возвышения -5°...+15°, сектор обстрела 20° влево и вправо.
Пулемет Rheinmetall-Borsig MG 42 калибра 7,92 мм находился в правой части боевого отделения. Первоначально боекомплект к пулемету хранился в брезентовых сумках (по 150 патронов в сумке). Стандартный боекомплект 1200 патронов. Позднее боекомплект стали хранить в металлических ящиках на дне боевого отделения.

Дополнительное вооружение экипажа состояло из 9-мм пистолета-пулемета MP 40 или 7,92-мм штурмовой винтовки MP 44 с боекомплектом 384 патрона. Некоторые машины были вооружены гранатометом Nahverteidigungswaffe с боекомплектом в 16 осколочных гранат калибра 27 мм.

Jagdpanzer IV, оснащенный Rundumfeuer Maschinegewehr, то есть дополнитель¬ным дистанционно управляемым пулеметом MG 42 на крыше рубки.

Jagdpanzer IV, оснащенный Rundumfeuer Maschinegewehr, то есть дополнительным дистанционно управляемым пулеметом MG 42 на крыше рубки.


Оптическое оборудование

Самоходные истребители танков Jagdpanzer IV оснащались телескопическим прицелом SelbstfahrlafettenZielfernrohr la. Прицел был откалиброван в диапазоне 0...1500 м (PzGr 39) и 0...2000 м (PzGr 40). Прицел обеспечивал пятикратное увеличение при поле зрения 8°.

Курсовой пулемет был оснащен прицелом KZF 2 с увеличением 1,8х и откалиброванным в диапазоне 0...1200 м. Прицелы выпускались фирмой Carl Zeiss Jena. Место механика-водителя оборудовалось бинокулярным перископом Fahrer 2 Winkelspiegel. Командир машины располагал тремя перископами Scherenfernrohr 14Z, а у места заряжающего находился неподвижный перископ Rblf ЗЬ.

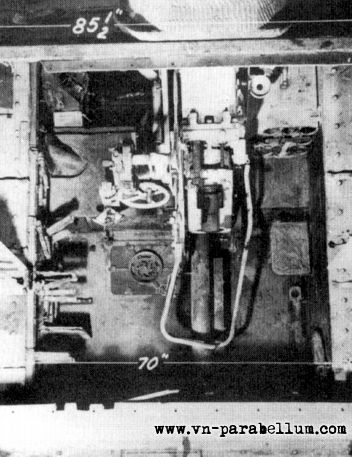

Боевое отделение Jagdpanzer IV.

Jagdpanzer IV, оснащенный Rundumfeuer Maschinegewehr, то есть дополнительным дистанционно управляемым пулеметом MG 42 на крыше рубки.


Дополнительное оснащение

Дополнительное оснащение состояло из инструментов, закрепленных на надмоторной плите. У машин первых серий огнетушитель находился на правом переднем крыле. У машин поздних серий изменилось расположение креплений и инструментальных ящиков на надгусеничных полках. Шанцевый инструмент (лом, лопата и кирка) крепились к надмоторной плите. Машина комплектовалась двумя или тремя огнетушителями и аптечкой первой помощи, которые хранились внутри боевого отделения. Кроме того, на надмоторной плите находились домкрат и ручной насос, предназначенный для перекачки бензина из бочек. Складной банник находился на задней стене рубки. В состав дополнительного оснащения также входили канистры с бензином и водой, ведро, брезентовые чехлы и др.

Организация частей, боевое применение

Первые серийные Jagdpanzer IV поступили в боевые части весной 1944 года.

Обычно их использовали в составе дивизионов истребителей танков Panzerjaeger Abteilung. Они формировались в соответствии со штатным расписанием KStN 1149 Ausf. А от 1 февраля 1944 года. Дивизион состоял из двух боевых рот. Каждая рота насчитывала по 14 машин, еще три машины находились в штабной роте дивизиона. Итого, дивизион располагал 31 истребителем танков.

Дивизионы истребителей танков в составе танковых дивизий имели другой штат. В них рота насчитывала только 10 машин (три взвода по 3 машины плюс машина командира роты), еще одним истребителем танков располагал командир дивизиона. Итого ди визион истребителей танков в составе танковой дивизии насчитывал 22 машины.

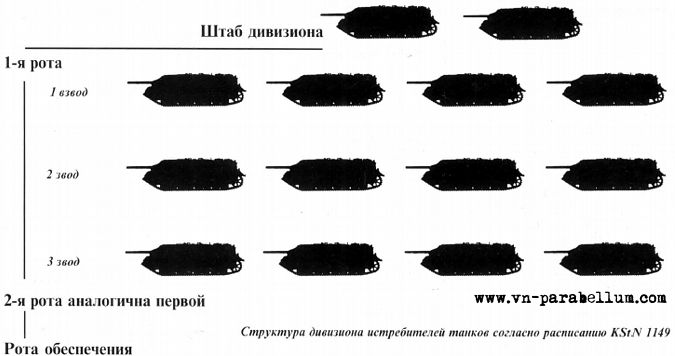

Структура зиона Ягдпанцер IV

Структура зиона Ягдпанцер IV

17 марта 130-й дивизион истребителей танков Panzer-Lehr-Division получил 31 Jagdpanzer IV. В апреле 21 машину получил 38-й дивизион истребителей танков 2-й танковой дивизии. Планировалось, что в составе 10-го дивизиона Panzer-Lehr-Division будет две роты истребителей танков: одна Jagdpanzer IV. другая Jagdtiger. Однако выпуск «ягдтигров» откладывался, поэтому вторую роту дивизиона также оснастили Jagdpanzer IV.

В апреле 1944 года провели реорганизацию парашютно-танковой дивизии «Hermann Goering». Ill батальон танкового полка дивизии переформировали в соответствие со штатным расписанием KStN 1106d и KStN 1155d от 1 ноября 1943 года (штаб и штабная рота), а также KStN 1149 Ausf. А от 1 февраля 1944 года (боевые роты). 25 апреля 1944 года в дивизион из армейского резерва прибыл 21 истребитель танков. Весной Jagdpanzer IV поступили в еще две части из числа сражавшихся в Италии: 3-й и 33-й дивизион истребителей танков из 3й и 15-й гренадерских дивизий, соответственно. Формировавшийся во Франции 12-й дивизион истребителей танков СС получил 26 апреля 10 Jagdpanzer IV, еще 11 машин поступило в часть 22 июня 1944 года, уже после высадки союзников в Нормандии.

В мае 1944 года перевооружили 49й и 53-й дивизионы из 4-й и 5-й танковых дивизий, сражавшиеся на Восточном фронте.

К 6 июня 1944 года во Франции немецкая армия располагала 62 истребителями танков Jagdpanzer IV: 31 в составе Panzer-Lehr-Division, 21 в составе 2-й танковой дивизии и 10 в составе 12-й танковой дивизии СС «Hitlerjugend». Процесс перевооружения продолжался на протяжении всей второй половины 1944 года.

Новые машины получили большое одобрение среди танкистов. По сравнению с прежними истребителями танков типа «Marder», новые машины имели хорошее бронирование, низкий силуэт и обладали лучшими ходовыми качествами.
25 апреля в Италии завершилось перевооружение танкового батальона дивизии «Hermann Goering». Дивизион получил 21 Jagdpanzer IV и... нового командира, оберлейтенанта Вальхойзера. После периода подготовки дивизион перебросили в Тиволи. 10-я рота, возглавляемая оберлейтенантом КарломХайнцем Герингом, держала фронт в районе Салино южнее Ливорно. 27 мая произошел бой с американскими «шерманами». Немцы сожгли три танка, две победы одержал экипаж фельдфебеля Гроба. В бою погиб фельдфебель Данке. В июне дивизион вел оборонительные бои на разных участках фронта, в том числе под Кьянвичьяно на так называемой линии Клара.

15 июля дивизион сняли с фронта в районе Флоренции-Болоньи и по железной дороге перебросили на восток. Со склада Бреслау-Гросс Массельвиц 22 июля дивизион получил 31 истребитель танков Jagdpanzer IV, тогда как старые машины дивизиона остались в Италии. 26 июля дивизион отправился от станции Хернпоч в Варшаву и далее в Пилау. Новым местом дислокации дивизиона стал район Отвоцка. 28 июля в бою дивизион подбил два Т-34 и два «Valentine». Много проблем экипажам доставили бортовые экраны, которые постоянно цеплялись за деревья и постройки.

В 18:00 в районе Погожели замаскированный Т-34 сжег машину унтерофицера Канерта. Экипаж сгорел, спастись удалось только командиру машины. Советский танк занимал позицию внутри разрушенного дома и поразил Jagpanzer IV Канерета тремя снарядами с расстояния всего нескольких метров. Поспешившие на выручку Канерету машины также попали под огонь, в результате был потерян Jagdpanzer IV унтер-офицера Хенинга.

Утром 29 июля немцы сожгли два ИС-2 и подбили еще один ИС. В 13:00 Погожель атаковала группа из 12 Т-34. Замаскированные Jagdpanzer IV подпустили противника почти вплотную и открыли огонь на поражение. Пока шел бой, другая группа «тридцатьчетверок» зашла немцам в тыл, подбив три истребителя танков, в том числе машину унтер-офицера Шлёффеля. Еще два Jagdpanzer IV увязли в грязи, и их пришлось бросить. Машина фельдфебеля Вайганда некоторое время сдерживала продвижение противника, но получила попадание в гусеницу и была вынуждена отойти в тыл для ремонта. В ходе боя под Погожелыо немцы потеряли еще один PzKpfw IV, кроме того, погиб командир дивизиона, оберлейтенант Геринг, двоюродный брат Германа Геринга.

На Западном фронте в боях участвовал 12-й дивизион истребителей танков СС 12-й танковой дивизии СС. Командовал дивизионом штурмбанфюрер СС Ханрайх. Лучшим солдатом дивизиона считался обершарфюрер СС Рудольф Руа, командир взвода 1-й роты. Уже в первые дни боев в Нормандии Руа сжег несколько союзнических танков. 20 июля 1944 года в районе Эмевиля он подбил очередной «шерман». 10 августа 1-я рота вступила в боя с 1-й польской танковой дивизией. Унтершарфюрер СС Ортлеп подбил два «шермана». Роттенфюрер СС Фриц Экштайн, наводчик в экипаже командира 1-й роты, оберштурмфюрера СС Георга Хурдельбринка сжег 11 польских танков. Обершарфюрер Руа мог похвастаться «только» семью победами. Jagdpanzer IV 12-го дивизиона сыграли заметную роль в прорыве немецких войск из под Фалеза. Часто их использовали в качестве штурмовых орудий для прокладывания дороги отступающим немецким частям.

С осени 1944 года в части во все больших количествах начали поступать Jagdpanzer IV/70(V), вооруженные длинноствольными 75-мм пушками.

30 декабря 1944 года немецкая армия располагала 268 Jagdpanzer IV. 209 машин действовало на Восточном фронте, 59 на Западном фронте. В исправности находилось 174 машины.

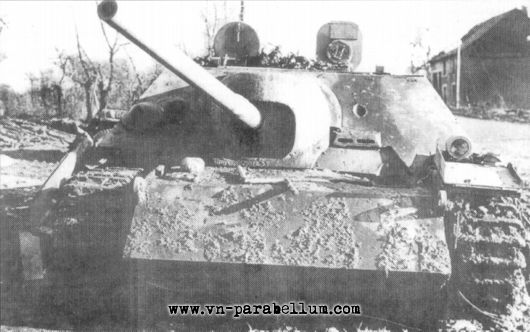

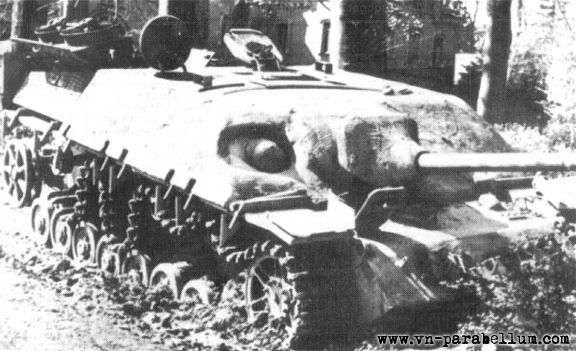

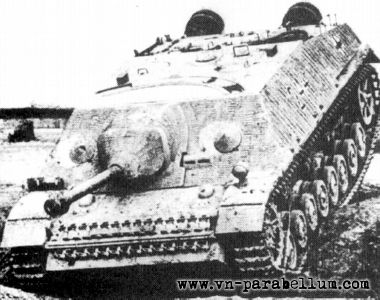

Брошенный Jagdpanzer IV поздней серии. Обратите внимание на полуразобранную маску пушки. Над смотровым прибором механика-водителя видна глубокая воронка от 76-мм бронебойного снаряда - броня не пробита. Если бы это бала САУраннего типа с 60-мм лобовой броней, то отверстие было бы сквозным. Под смотровым прибором с правой стороны виден пролом, сделанный 122-мм или 152-мм фугасным снарядом, попавшим по навесной траектории, броня не пробита, но потрескалась. На лобовом бронелисте не остатки циммерита, а обычная грязь. С трудом можно разобрать засадный камуфляж - мелкие контрастные пятна на больших желто-зелено-коричневых полосах.

Брошенный Jagdpanzer IV поздней серии. Обратите внимание на полуразобранную маску пушки. Над смотровым прибором механика-водителя видна глубокая воронка от 76-мм бронебойного снаряда - броня не пробита. Если бы это бала САУраннего типа с 60-мм лобовой броней, то отверстие было бы сквозным. Под смотровым прибором с правой стороны виден пролом, сделанный 122-мм или 152-мм фугасным снарядом, попавшим по навесной траектории, броня не пробита, но потрескалась. На лобовом бронелисте не остатки циммерита, а обычная грязь. С трудом можно разобрать засадный камуфляж - мелкие контрастные пятна на больших желто-зелено-коричневых полосах.


Jagdpanzer в музеях

До наших дней сохранилось пять или шесть Jagdpanzer IV. Три машины находятся в коллекции музея в Сомюре. Наибольшую ценность представляет разукомплектованная (отсутствуют детали подвески, дульный тормоз, внутренние детали, гусеницы) машина нуль-серии. Эта машина находится в запаснике музея. В экспозиции представлен Jagdpanzer IV Ausf. F поздней серии с нетипичными цельнометаллическими опорными катками и пушкой с дульным тормозом. Третий Jagdpanzer IV также частично разукомплектован.

В музее в Мюнстере представлена машина Ausf. F поздней серии. До конца 80-х годов этот истребитель танков стоял на складе в Трире.

В танковом музее Тюна в Швейцарии находится хорошо сохранившийся Jagdpanzer IV поздней серии с лобовой броней толщиной 80 мм.

Вероятно один Jagdpanzer IV или IV/70 находится в Сирии. Эта машина участвовала в Шестидневной войне.

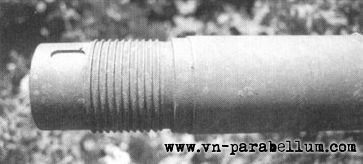

Резьба на стволе Ягдпанцер IV для дульного тормоза

Резьба на стволе Ягдпанцер IV для дульного тормоза


Окраска и обозначения


Истребители танков Jagdpanzer IV окрашивались в соответствии с правилами, принятыми в начале 1943 года. Обычно встречались машины в двухили трехцветном камуфляже, хотя попадались экземпляры, эксплуатирующиеся в одноцветной базовой окраске Wehrmacht Olive.

В зимний период машины покрывали белым смывающимся зимним камуфляжем или белили известью.

В дивизионах истребителей танков использовали обычные трехзначные тактические номера. Первый номер обозначал роту в составе дивизиона, второй взвод в составе роты, а третий машину в составе взвода. Для малочисленных дивизионов такая система была несколько избыточной. Номера обычно наносили черной или красной краской, иногда цифры номера обводили белой каймой. Балочные кресты наносили на борта корпуса или (реже) на борта рубки.

Эмблемы частей использовались редко, в 4-й и 116-й танковых дивизиях. Эмблемы изображали на лобовой броне и на заднем крыле. Подбитые танки противника иногда обозначались белыми кольцами на стволе орудия.

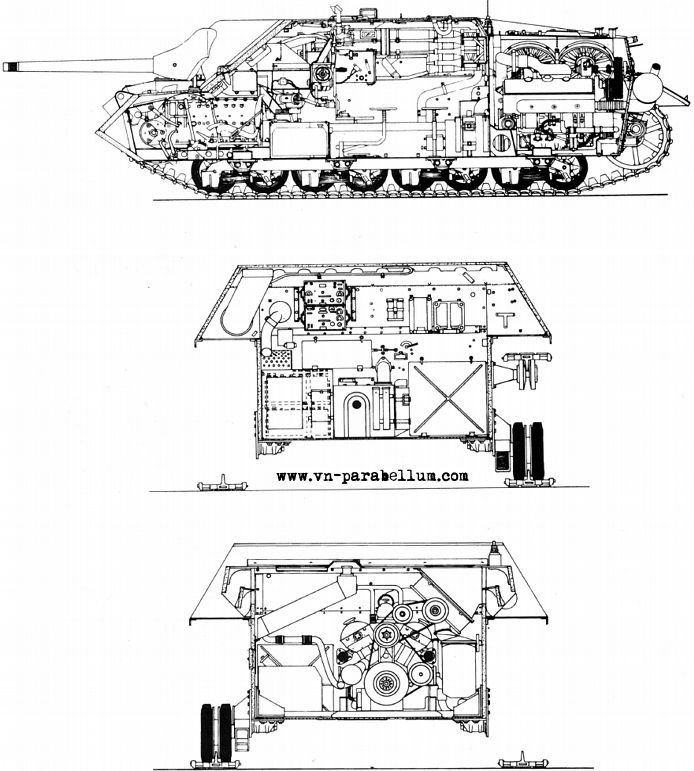

Компоновочная схема Ягдпанцер IV

Компоновочная схема Ягдпанцер IV


Части, имевшие на вооружении Jagdpanzer IV



Дата перевооружения

Количество

Наличие на 30.12.1944

Часть входит в состав

130. Panzerjager Lehr Abteilung Panzer Lehr Division

31.03.1944

31

0(0)

Heeres Gruppe „В"

38. Panzerjager Abteilung 2. Panzer Division

4.04.1944 12.04.1944

14
7

1 (1)

Heeres Gruppe „В"

12. SS Panzerjager Abteilung
12. SS Panzer Division „Hitlergugend"

26.04.1944 22.06.1944

10 11

0(0)

Heeres Gruppe „В"

111. Panzer Abteilung/Panzer Regiment ,,HG" Falschimpanzer Division „Hermann Goring"

25.04.1944 22-26.07.1944

21 31

18(13)

Heeres Gruppe „Nord"

3. Panzerjager Abteilung 3. Panzer Grenadiere Division

29.04.1944

31

7(0)

Heeres Gruppe „В"

33. Panzerjager Abteilung 15. Panzer Grenadiere Division

30.05.1944 19.08.1944

31
6

19(12)

Heeres Gruppe „В"

49. Panzerjager Abteilung 4. Panzer Division

6.06.1944

21

• 12(2)

Heeres Gruppe „Mitte"

53. Panzerjager Abteilung 5. Panzer Division

11.06.1944 29.07.1944

21
21

25(11)

Heeres Gruppe „Nord"

17. SS Panzerjager Abteilung 17. SS Panzer Grenadiere Division „Gotz von Berlichingen"

30.06.1944

31

2(0)

Heeres Gruppe ,,G"

92. Panzerjager Abteilung 20. Panzer Division

11.06.1944 24.09.1944

21 21

19(16)

Heeres Gruppe „Siid"

2. Panzerjager Abteilung 12. Panzer Division

24.06.1944

21

15(8)

Heeres Gruppe „Nord"

5. SS Panzerjager Abteilung 5. SS Panzer Division „Wiking"

8.07.1944

21

13 (13)

Heeres Gruppe „Siid"

228. Panzerjager Abteilung 116. Panzer Division

10.07.1944

21

9(4)

Heeres Gruppe „В"

41. Panzerjager Abteilung 6. Panzer Division

13.07.1944 9.08.1944

10 11

10(15)

Heeres Gruppe „Siid"

19. Panzerjager Abteilung 19. Panzer Division

18.07.1944 1.08.1944

10 11

21(21)

Heeres Gruppe „А"

50. Panzerjager Abteilung 9. Panzer Division

20.07.1944 8.09.1944

21 10

6(1)

Heeres Gruppe „В"

9. SS Panzerjager Abteilung
9. SS Panzer Division „Hohenstaufen"

29.07.1944

21

1 (0)

Heeres Gruppe „В"

61. Panzerjager Abteilung 11. Panzer Division

  1. 08.1944
  2. 11.1944 20.11.1944

21
14
6

14(10)

Heeres Gruppe ,,G"

543. Panzerjager Abteilung 3. Panzer Division

3.08.1944

21

12(5)

Heeres Gruppe „Siid"

87. Panzerjager Abteilung Kampfgruppe 25. Panzer Division/ 25. Panzer Division

13.08.1944

28?

21 (20)

Heeres Gruppe „А"

10. SS Panzerjager Abteilung
10. SS Panzer Division „Friindsberg"

22.08.1944

21

9

Heeres Gruppe „В"

3. SS Panzerjager Abteilung 3. SS Panzer Division „Totenkopf"

5.09.1944

21

' 17(16)

Heeres Gruppe „Siid"

43. Panzerjager Abteilung 8. Panzer Division

11.09.1944

21

12(8)

Heeres Gruppe „Siid"

128. Panzerjager Abteilung 23. Panzer Division

13.10.1944

21

14(8)

Heeres Gruppe „Siid"

4. SS Panzerjager Abteilung
4. Polizei SS Panzer Grenadiere Division

31.10.1944

31

9

Heeres Gruppe ,,G"

Всего на 30.12. 1944 г.





268(174)




Уничтоженный Jagdpanzer IV SdKfz 162 из неизвестной части, Германия, весна 1945 года. Лобовая и бортовая броня усилены бетоном.

Уничтоженный Jagdpanzer IV SdKfz 162 из неизвестной части, Германия, весна 1945 года. Лобовая и бортовая броня усилены бетоном.
