8.8 cm Flak 37 Sfl. Auf 18 ton Zgkw
88мм ЗСУ Flak 37

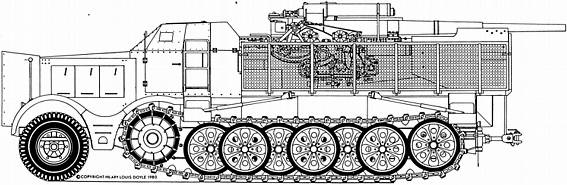

8.8 cm Flak 37 Sfl. Auf 18 ton Zgkw - чертёж.
Немецкая 88мм ЗСУ Flak 37.
тип ЗСУ высота 367 см
вес 25.000 кг ширина

265 см

радио Fu.Spr.Ger. длина 932 см
экипаж 11 человек:
командир
водитель
9 артиллеристов
длина без орудия 825 см
колея 210 см (колёса)
200 см (гусеницы)

вооружение 8.8 cm Flak 37 L/56
размещение
платформа
боекомплект 40 выстрелов
элевация +85° -3°
ручная
траверс 360°
прицелы Z. F. 20E для Flak37
тип гусеницы Zgw.50/440/260 бандажи 12.75-20 extra
шаг гусеницы ?
звеньев в гусенице 47
длина контакта гусеницы с грунтом 286 см брод 80 см
давление на грунт

?

стена ?
клиренс 44 см ров 250 см
радиус разворота 9.5 м градиент 24°
двигатель

Maybach HL 108 TUKRM, V-12 цилиндров, водяное охлаждение, 10.8 л 3

запас топлива 290 л
мощность 230 л.с. @ 2600 об/мин коробка передач

дорога:
1 передача - 9.2 км/ч
2 передача - 17.5 км/ч
3 передача - 31 км/ч
4 передача - 50 км/ч
задняя - 11.3 км/ч

пересечёнка:
1 передача - 3.64 км/ч
2 передача - 6.9 км/ч
3 передача - 12.25 км/ч
4 предача - 20 км/ч
задняя - 4.5 км/ч

топливо бензин автономность по дороге 250 км
радиус разворота 9.5 м автономность по просёлку 100 км
удельная мощность 9.2 л.с./тонну скоросто по дороге 35 км/ч
50 км/ч (наибольшая)
броня

14,5 мм лоб
14,5 мм борта
8 мм крыша

время выпуска июль-сентябрь 1943 количеситво 12
производители ?
навигация по теме
источники
Thomas L. Jentz -- Flak Zelbstfahrlafetten and Flakpanzer -- Panzer Tracts No.12
А.Б.Широкоград -- Бог войны Третьего Рейха -- Издательство АСТ, 2003
