Непробиваемая броня маскировки

автор
Алексей Ардашев, инженер
Рис. Михаила Шмитова

Маскировка - это непробиваемая броня. Маскировочная сеть не пробивается ни пулей, ни снарядом - ведь противник сюда и стрелять не будет. Это абсолютная защита. Маскировка вовсе не сводится только к классической "окраске сооружения под фон местности". Она гораздо разнообразнее, сложнее и технически интереснее.

Чем позже противник обнаружит огневую точку, тем дольше она проживёт в бою. тем лучше выполнит своё предназначение. Пример недооценки роли маскировки ДОТов - начато Великой Отечественной. Советские сооружения укрепрайонов "Линии Молотова" на "новой" западной границе СССР часто располагались непосредственно у линии границы, при этом маскировка выполнялась формально. Поэтому ДОТы ещё в предвоенный период были разведаны немцами с "той стороны" и уничтожение УРов 22 июня 1941 г. не составило дпя врага особых затруднений.

Для маскировки ДОТов не существует универсальных методов. В каждом конкретном случае применяют те способы, которые учитывают, например, средства разведки противника. Основную угрозу представляют визуальное наблюдение, фоторазведка и радиолокационная разведка. ДОТы первой линии обороны выявляются противником с переднего края через нейтральную полосу (или через госграницу). Объекты в глубине обороны выявляются с помощью аэрофото- и агентурной разведки. Космическая фоторазведка может вестись в любой точке земного шара круглосуточно.

Незамаскированные ДФС имеют характерный внешний вид и легко обнаруживаются. Казематные ж/бетонные сооружения обнаруживаются по склонам обсыпки, которые освещаются солнцем иначе, чем окружающая местность. Одернованный склон отличается от основного фона из-за несовпадения цвета дёрна с окружающей травой или в результате его увядания. Даже травяной покров на сооружении имеет другой оттенок по сравнению с окружающим газоном, что хорошо видно на аэрофотоснимке. ДОТы выявляются по цвету бетонных поверхностей, а также но теням, по которым можно установить его форму и размеры. Бронебашен- ные сооружения выдаёт характерная форма бронебашни, отчётливый круг защитного и противопыльного тюфяка. В лесу ДФС выдаёт геометрически правильная форма расчистки (вырубки) секторов обстрела.

Способы маскировки ДОТа зависят от внешнего вида сооружения, сезона и окружающей местности. Задача маскировки значительно облегчается, если ДОТу ещё при проектировании была придана маскирующая форма. Обычно при маскировке ДФС решаются задачи их скрытая, уменьшения заметности или придание им вида, несоответствующего назначению, т.е. маскировка под безобидный объект. Как правило, ДОТам придают вид безобидных строении. которые преобладают на местности или наличие которых наиболее естественно в данном месте (скирды, кучи хвороста, поленницы дров и т. д.). ДОТ может быть замаскирован под сарай (при этом крыша над амбразурой выполняется подъёмной на петлях); или под печь разрушенного дома. На открытой местности ДФС скрыть сложно, поэтому маскируют его чаще всего под холм, придав обсыпке неправильную форму. На пересечённой местности обсыпке придают форму в соответствии с характером рельефа.

маскировка дотов

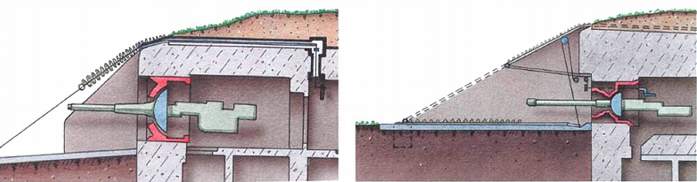

РИСУНОК СЛЕВА
"Лёгкая" маскировка под холм. Маскировка амбразурной стены долговременного фортификационного сооружения наклонной маской-шторкой "Лёгкая" маскировка под холм.

РИСУНОК СПРАВА
Скрытие амбразурной стены долговременного фортификационного сооружения подвижной маской.

ДОТ выдают тёмные проёмы амбразур. Для их скрытия используют щиты или маскировочные сети, натянув их в два слоя перед амбразурой. В отличие от пулемётных ДОТов, артиллерийские должны быть обеспечены конструкциями, полностью освобождающими в бою пространство перед амбразурой (иначе маску просто сорвёт дульной волной).

На фоне населённого пункта ДФС иногда придают вид местной постройки. для чего используют существующую постройку или устраивают над сооружением ложную. При при этом фортсооружение надёжно скрыто от воздушной и наземной разведки. Крупным недостатком местных построек как масок является их громоздкость; во время пожара они могут завалить амбразуру. При использовании местных построек или при устройстве ложных домов для маскировки ДФС применяют интересный приём двуслойной маскировки: непосредственно на поверхности ДОТа наносится окраска, имитирующая следы огня, и прикрепляются окрашенные куски кирпича, затвердевшего бетона, дерева, воспроизводящие следы пожара и разрушений. Эти следы, естественно, не видны снаружи, когда сооружение находится внутри постройки. зато они становятся видны, когда постройка разрушается или сжигается огнём противника. На фоне кустарников и групп деревьев ж/бетонные ДОТы маскируют специальными посадками живых растении и установкой макетов кустов.

маскировка бронебашенного дота

Бронебашенное сооружение значительно более уязвимо для огня артиллерии противника, чем другие ДОТы. Поэтому они маскировались в соответствии с наставлениями и инструкциями от окраски башни в цвета окружающей местности до установки каркасов с масксетями, под холм, скат, группу кустов или камней. Скрыть бронеба- шенные ДФС довольно сложно - они весьма заметны из-за своей характерной формы. Их чаще всего маскируют под небольшой пологий бугор, под отдельные крупные камни или группу мелких камней, под отдельные кусты или их группы. Маску крепят к бронебашне так, чтобы она вращалась вместе с башней. Орудийный ствол очень заметен, поэтому па ствол орудия набрасывают маскировочное покрытие.

В конце 20-х - начале 30-х гг. применялись тяжёлые типы маскировки - "тяжёлый холм" и под местные постройки. "Тяжёлый холм" представлял собой бревенчатый каркас, на который укладывались доски, а на доски - дёрн. Напротив амбразур устраивались проёмы, закрываемые щитами.

маскировка дота под дом

Из опыта испытаний, учений и эксплуатации сооружении был сделан вывод, что деревянные несущие конструкции тяжёлой маскировки в мирное время быстро приходят в негодность. а в военное время, будучи разрушаемы огнём артиллерии, заваливают сектор обстрела. Замена их на лёгкую маскировку военного времени в мобпериод трудоёмка.

После 1937 г. начался переход на постоянную лёгкую маскировку, единую для мирного и военного времени. Она представляла собой металлические кронштейны, на которые укладывалась металлическая сеть, а в сеть вплеталась металлическая стружка, которая красилась под местность.

источник
Алексей Ардашев, инженер. Рис. Михаила Шмитова -- МУЗЕЙ ФОРТИФИКАЦИИ -- ТМ, №11, 2009
